Формат кадра

Флаг

Поле адреса

Поле управляющих символов

Информационное поле

Поле проверочных символов

Флаг

Информационное поле – содержит пакет, сформированный на уровне пакетов. 1 кадр предназначен для переноски 1 пакета.

Поле адреса – содержит информацию об адресе исходного и конечного пунктов.

Поле управляющих символов – содержит информацию о порядковом номере кадра, информацию о пользователе.

Поле проверочных символов – содержит кодовую комбинацию, которая является результатом линейной операции над остальными битами кадра. На передающей стороне вычисляется полином, результат вычисления записывается в поле проверочных символов. На приемной стороне полином вычисляется заново и результат вычислений сравнивается с КК в поле. При совпадении делается вывод об ошибке и кадр может быть передан повторно.

Флаг – начало и конец кадра обозначается флагом. Флаг, обозначающий конец 1 кадра, является обозначение начала другого кадра, следующего за 1. Флаг – синхронная КК 01111110.

Физический уровень – выполняет передачу кадров по синхронной цепи между DTE и DCE.

При организации связи между системами происходит обмен служебными пакетами между DTE и DCE. Со стороны DTE направляется пакет запроса на установление соединения, который содержит информацию о пользователе и номер виртуального канала. Со стороны DCE передается пакет подтверждения запроса, который содержит информацию о номере виртуального канала.

Т.о., устанавливается однозначное соответствие номеров виртуальных каналов DTE и DCE. Затем со стороны DTE передаются кадры с информацией пользователя. При окончании соединения DTE отправляет управляющий пакет разъединения, со стороны DCE - подтверждение разъединения.

При невозможности установления соединения ответом на пакет запроса со стороны DCE передается пакет отказа, который содержит причины отказа. Кроме того, между DCE и DTE может осуществляться передача проверочных пакетов, которые необходимы для тестирования линий после устранения какой-либо неисправности.

Организация «Наложенной сети»

Рассмотрим проблему организации ЦСИО в масштабе одной местной сети и на уровне междугородной сети. Такая задача возникает как следствие низкой цифровизации ТФОП и отсутствия в эксплуатируемых цифровых коммутационных станциях перечисленных выше аппаратно-программных средств, необходимых для поддержки услуг ЦСИО.

Для анализа возможных вариантов решения рассматриваемой проблемы будет использована гипотетическая модель ТФОП, представленная на рисунке. Показанные в овалах фрагменты и их совокупность могут трактоваться как сети различного уровня иерархии. Использованная модель в целом может рассматриваться и как сеть всей страны, и как региональная сеть, включающая одну или более зон ВСС РФ.

Основная идея показанной на рисунке модели заключается в организации ЦСИО как «наложенной» сети. На первом этапе построения ЦСИО наложенная сеть может формироваться на базе одной коммутационной станции, способной поддерживать услуги интегрального обслуживания. Место положения этой коммутационной станции названо центральным фрагментом наложенной интегральной сети. Основу этого фрагмента составляют:

- собственно цифровая коммутационная станция, способная поддерживать услуги ЦСИО;

- сетевой узел на базе ЦКУ (цифровой кроссовый узел) или МВК (мультиплексор с выделением каналов), функции которого заключаются в установлении полупостоянных соединений коммутационной станции с концентраторами и мультиплексорами ЦСИО;

- земная станция ССС (система спутниковой связи), предназначенная для организации цифровых трактов в тех случаях, когда использование кабельных или радиорелейных линий невозможно или нецелесообразно.

Четыре другие фрагмента ЦСИО образуют звездообразную топологию сети интегрального обслуживания. Эти фрагменты имеют следующие специфические особенности:

- первый фрагмент реализован на базе концентратора ЦСИО, который подключается к коммутационной станции посредством цифровых спутниковых каналов;

- второй фрагмент подразумевает использование мультиплексора основного доступа, подключаемого к коммутационной станции проводными средствами связи;

- третий фрагмент также реализован на базе мультиплексора основного доступа, но пучок СЛ, соединяющий его с коммутационной станцией, организован через спутник;

- четвертый фрагмент аналогичен центральному, так как его основу составляет коммутационная станция, поддерживающая услуги ЦСИО.

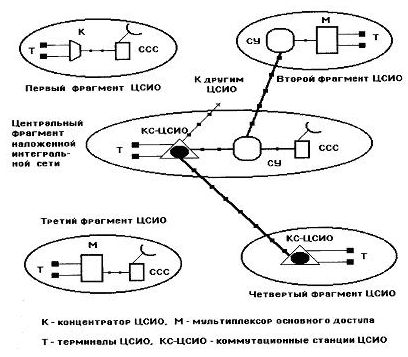

Рисунок . Варианты создания ЦСИО «наложенной» сети
