Композиция чертежа. Проецирование

Урок черчения в 8 классе

Подготовила учитель математики

МОУ СОШ № 4 с.Малые Ягуры

Фоменко Анжелика

Анатольевна

Виды проецирования

Проецировани

еПроецирование – это процесс построения проекции предмета

Плоскость проекции – плоскость на которой получается проекция.

Проецирующий луч – прямая с помощью которой строится проекция вершин, граней, ребер

Центральное

Точка из которой выходит проекция – центр проецирован ия.

Фотоснимки, кинокадры.

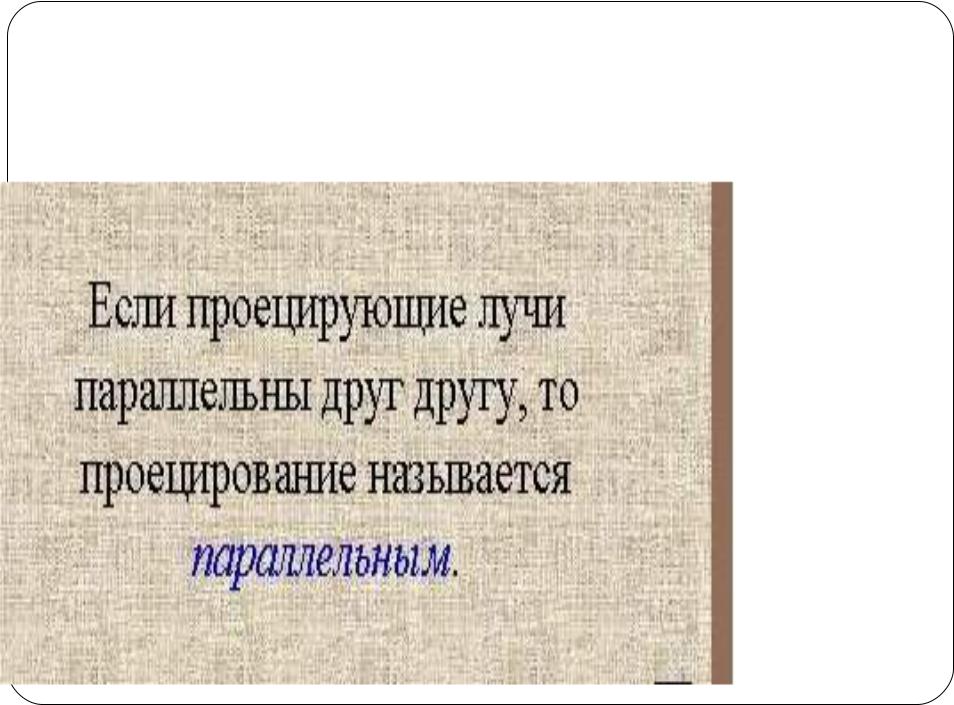

Параллельное

проецирование

Условно солнечны е тени предмето в.

Косоугольное

проецирование

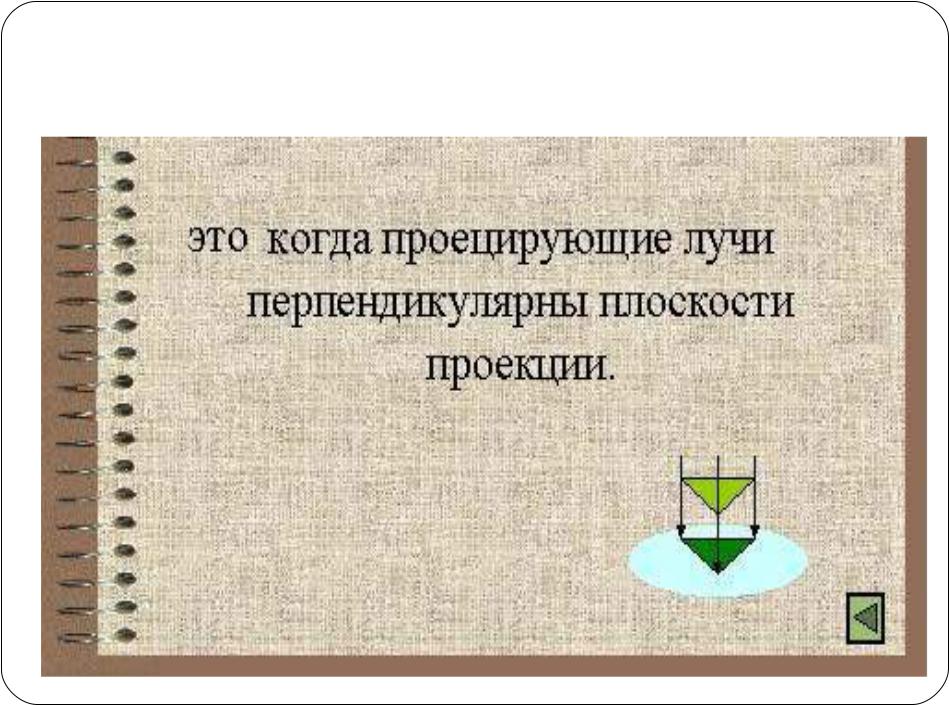

Прямоугольное

проецирование

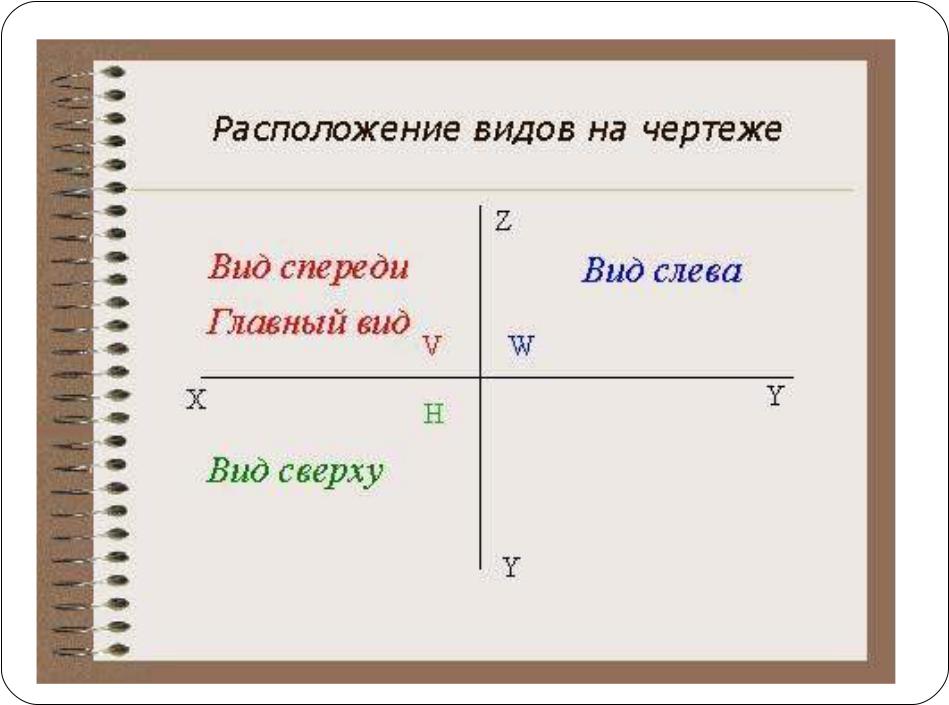

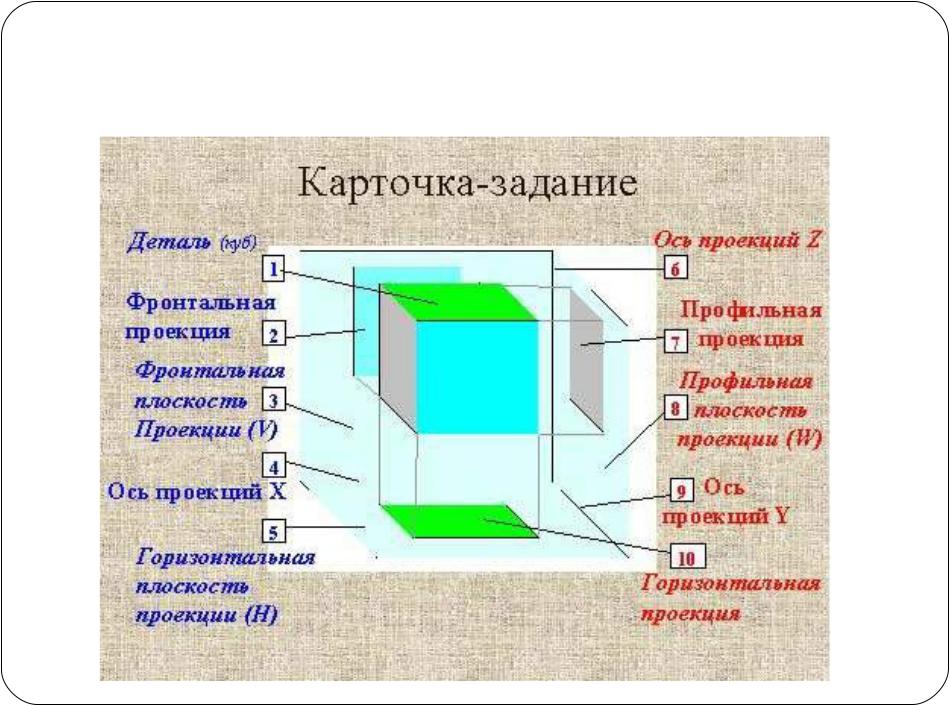

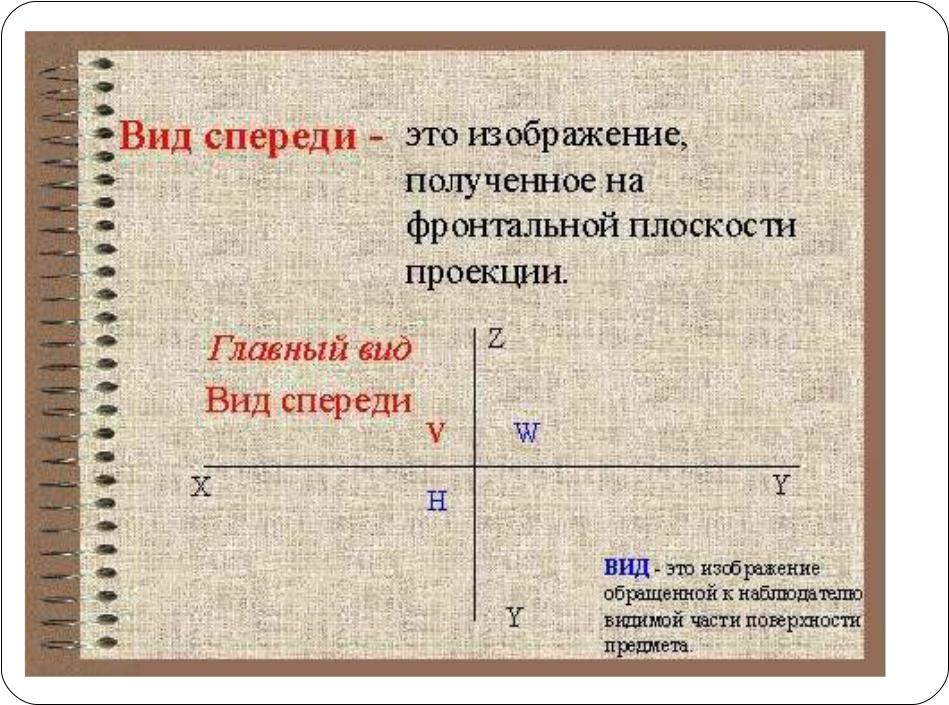

Чертеж в системе прямоугольных проекций
