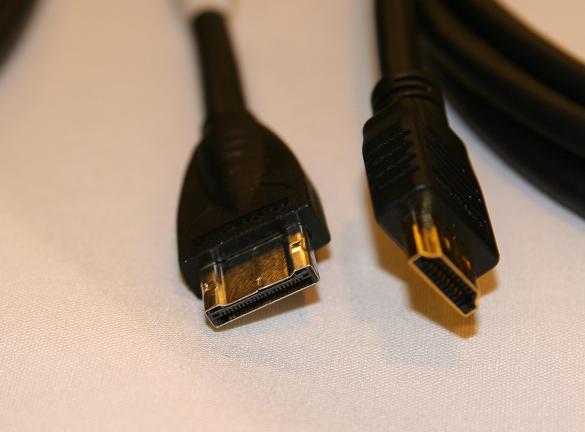

Характеристики
• HDMI имеет полосу пропускания шириной от 4,9 до 10,2 Гбит/с.
• длина кабеля — рекомендуется 4,5 м, возможно до 15 метров.
• поддерживает управляющие протоколы CES и европейский AV.link
Спецификация HDMI 1.2 и 1.3 |
|||
Параметр |
1,2 |
1,3 |
|
Максимальная пропускная способность |
5 Гбит/с |
10,2 Гбит/с |
|
Максимальное разрешение |
1920×1080 |
2560×1440 |
|
Максимальная полоса частот |
165 МГц |
340МГц |
|
Максимальная глубина цвета |
24 бита |
48 бит |
|
Максимальное число цветов |
16,7 млн. |
281 трлн. |
|
Максимальная частота сэмплирования звука |
2 канала |
192кГц |
768 кГц |
3-8 каналов |
96 кГц (макс. — 4 потока) |
192 кГц (макс. — 8 потоков) |
Перспектива
В перспективе будут использоваться только интерфейсы HDMI и IEEE 1394 (FireWire).
HDMI — для передачи несжатых данных между телевизором, аудиосистемой, DVD-проигрывателем. Связь всех остальных звеньев осуществляется посредством IEEE 1394, через который будет передаваться сжатый сигнал, например, MPEG-2.

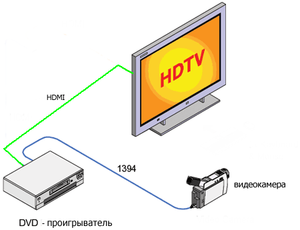

схема подключения

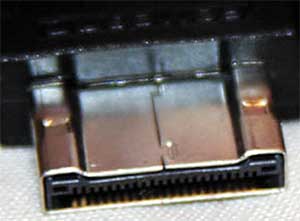

Udi (цифровой)
В начале 2007 года компания Intel анонсировала новый цифровой интерфейс UDI (Unified Display Interface) для подключения цифровых мониторов к компьютеру. Пока Intel только заявила о разработке нового типа подключения, но в ближайшее время она планирует полностью отказаться от старого аналогового интерфейса VGA и осуществлять подключение компьютеров к устройствам отображения информации через новый цифровой интерфейс UDI.
Создание нового интерфейса обусловлено тем, что и аналоговый VGA-интерфейс, и даже цифровой DVI-интерфейс, по мнению представителей компании Intel, сегодня безнадежно устарели. Кроме того, эти интерфейсы не поддерживают новейшие системы защиты контента, которыми оснащаются цифровые носители нового поколения, такие как HD-DVD и Blu-ray.
Таким образом, UDI является практически аналогом интерфейса HDMI, используемого для подключения компьютеров к современным HD-телевизорам. Основным (и, пожалуй, единственным) отличием UDI от HDMI будет отсутствие звукового канала, то есть UDI будет передавать только видеоизображение и целиком рассчитан на работу с компьютерными мониторами, а не с HD-телевизорами. Кроме того, Intel, по всей видимости, не хочет платить лицензионные отчисления за каждое произведенное HDMI-устройство, поэтому UDI станет хорошей альтернативой для компаний, стремящихся к удешевлению своих продуктов.
Новый интерфейс полностью совместим с HDMI, а также будет поддерживать все известные в настоящее время системы защиты контента, что позволит беспрепятственно воспроизводить новые носители, оборудованные защитой от копирования.

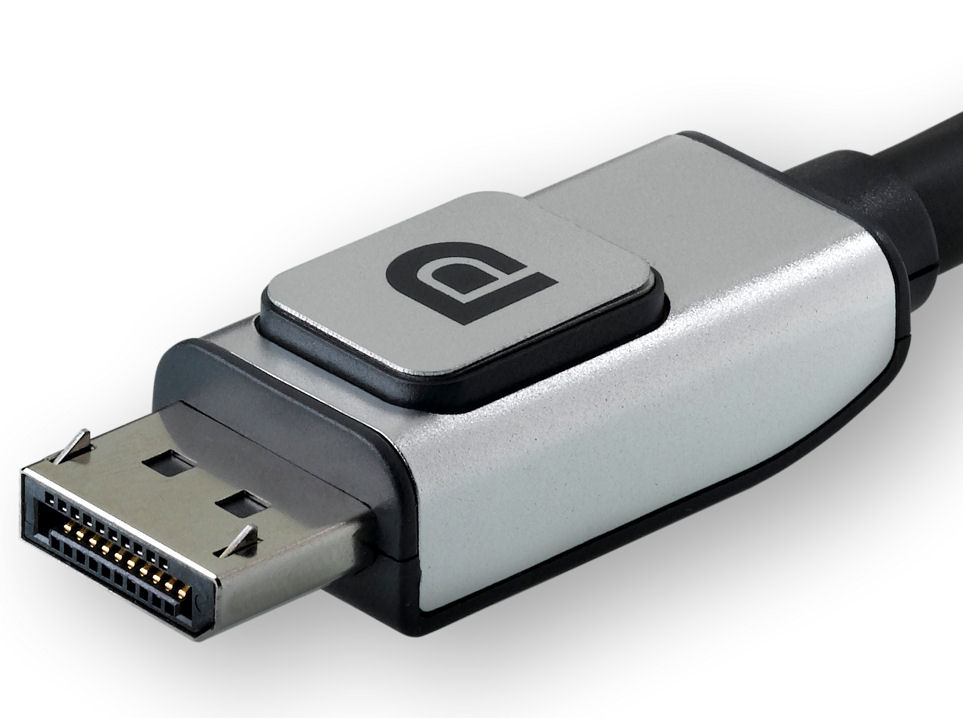

DisplayPort (цифровой)
Еще один новый видеоинтерфейс — DisplayPort — получил одобрение со стороны компаний, входящих в состав ассоциации VESA (Video Electronics Standards Association).
Открытый стандарт DisplayPort разработан рядом крупных компаний, в том числе ATI Technologies, Dell, Hewlett-Packard, NVIDIA, Royal Philips Electronics и Samsung Electronics. Предполагается, что в перспективе DisplayPort станет универсальным цифровым интерфейсом, позволяющим подключать дисплеи различных типов (плазменные, жидкокристаллические, ЭЛТ-мониторы и др.) к бытовым устройствам и к компьютерному оборудованию.
Спецификация DisplayPort 1.0 предусматривает возможность одновременной передачи и видеосигнала и аудиопотока (в этом смысле новый интерфейс полностью аналогичен HDMI). Отметим, что максимальная пропускная способность по стандарту DisplayPort составляет 10,8 Гбит/с, причем для передачи используется относительно тонкий соединительный кабель с четырьмя проводниками.
Другая особенность DisplayPort заключается в поддержке функций защиты контента (аналогично HDMI и UDI). Встроенные средства безопасности позволяют отображать содержимое документа или видеофайла только на ограниченном количестве «санкционированных» устройств, что теоретически уменьшает вероятность незаконного копирования материалов, защищенных авторскими правами. И, наконец, разъемы, выполненные в соответствии с новым стандартом, тоньше современных разъемов DVI и D‑Sub. Благодаря этому порты DisplayPort можно будет использовать в оборудовании небольшого формфактора и запросто делать многоканальные устройства.
DispayPort позволяет подключать до четырёх устройств, в том числе акустические системы, USB-концентраторы и иные устройства ввода-вывода. На видеокарте также возможно размещение композитных и S-Video видеовыходов и видеовходов (обозначаются, как ViVo).
О поддержке стандарта DisplayPort уже объявили компании Dell, HP и Lenovo.
