Брашпиль электрический (схема)

1 – двигатель; 2 – червячный редуктор; 3 – цилиндрические шестерни; 4 – цепная звездочка; 5 – ленточный тормоз; 6 – турачка; 7 – грузовой вал.

Брашпиль, предназначен для обслуживания одновременно цепей левого и правого бортов. Брашпиль состоит из двигателя, редуктора и размещенных на грузовом валу цепных звездочек и турачек (швартовных барабанов для работы со швартовами). Звездочки сидят на валу свободно и при работе двигателя могут вращаться только тогда, когда они соединены с грузовым валом специальными кулачковыми муфтами. Каждая звездочка снабжена шкивом с ленточным тормозом. Брашпили обеспечивают совместную или раздельную работу звездочек левого и правого бортов. Использование фрикционных муфт позволяет смягчить ударные нагрузки и обеспечить плавное включение звездочек. Отдача якоря на малых глубинах производится за счет его собственной массы и массы цепи. Скорость при этом регулируют при помощи ленточного тормоза брашпиля. На больших глубинах цепь вытравливается с помощью механизма брашпиля. Турачки сидят на грузовом или промежуточном валу жестко и всегда вращаются при включенном двигателе. В носовом якорном устройстве обе звёздочки и швартовные барабананы имеют один привод.

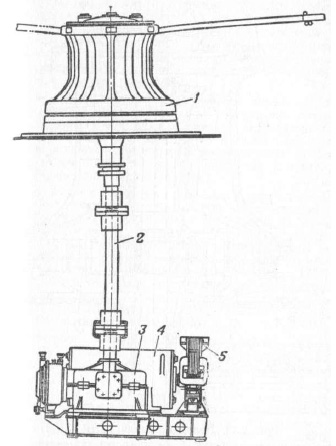

Швартовный шпиль:

1 — головка шпиля; 2 — баллер; 3 — редуктор; 4 — электродвигатель; 5 — колодочный тормоз.

Рулевое устройство предназначено для обеспечения управляемости судном (устойчивости на курсе и поворотливости).

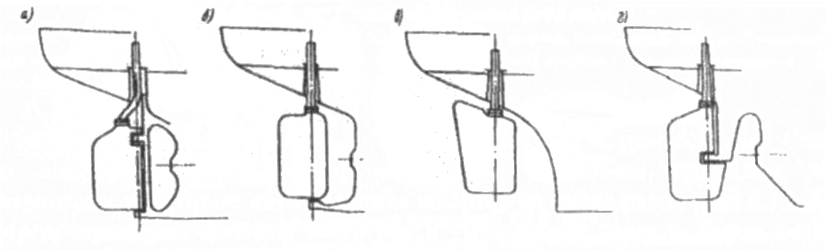

Основные типы рулей:

а – обыкновенный небалансирный; б – балансирный; в – балансирный подвесной; г – полубалансирный полуподвесной.

Баллер служит для передачи вращающего момента на перо руля и его поворота. Баллер – прямой или изогнутый стержень, который крепится одним конном к перу руля с помощью фланцев, а другой конец входит через гельмгюртовую трубу и сальник в корпус судна. Баллер поддерживается подшипниками, на его верхний конец насажен румпель – одноплечий или двуплечий рычаг.

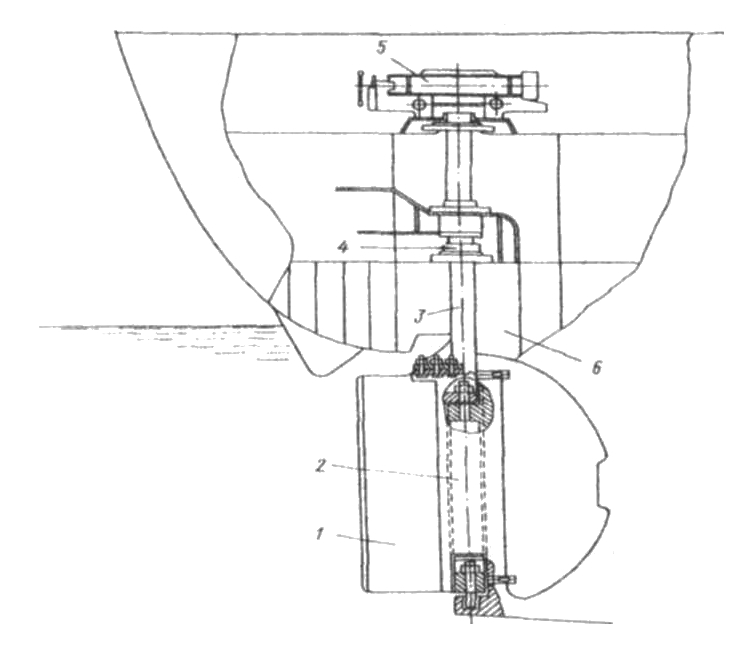

Рулевое устройство

1 – перо руля; 2 – рудерпис; 3 – баллер; 4 – нижний подшипник; 5 – рулевая машина; 6 – гельпортовая труба.

Тип рулевого устройства: электрический тип Вард-Леонард, 2 поворотные насадки «Корта».

Конструкция и отдельные детали грузовых устройств:

а — легковесное грузовое устройство; b — топенантный башмак и блок; с — оснастка нока грузовой стрелы; d — грузовая лебедка; е — крепление шпора грузовой стрелы; f — крепление вант к палубе; g — тяжеловесная грузовая лебедка; h — грузовая стрела с гидроприводом; i — тяжеловесное грузовое устройство; j — ручная топенантная лебедка.

1 — топенант; 2 — топенантный блок; 3 — грузовая стрела; 4 — оттяжка; 5 — тали оттяжки; 6 — грузовая лебедка; 7 — канифас; 8 — шкентель; 9 — грузовой стопор; 10 — цепочка топенанта; 11 — треугольное соединительное звено; 12 — трос топенанта; 13 — грузовой блок; 14 — канатный барабан; 15 — электродвигатель; 16 — редуктор; 7 — турачка; 18 — вертлюг грузовой стрелы; 19 — концевая обойма; 20 — талреп; 21 — скоба; 22 — обух; 23 — изменение вылета стрелы; 24 — гидроцилиндр; 25 — топенантные тали; 26 — фундамент грузовой стрелы; 27 — грузовые тали.

Судовые грузовые устройства используют для разгрузки (погрузки) судна на рейде или в таких портах, которые располагают недостаточным количеством подъемных механизмов или вообще не имеют их. Но и в портах, хорошо оснащенных кранами, грузовые механизмы служат для перегрузки штучного груза, например с морского на озерно-речное судно и наоборот, так как радиус действия береговых кранов обычно бывает недостаточным для обслуживания этих судов. Кроме того, если масса штучных грузов превышает грузоподъемность береговых кранов, грузы перегружают с помощью судовых грузовых средств. Наряду с этим существуют легкие грузовые устройства, которые поднимают на борт провиант и другие потребительские грузы во избежание эксплуатации дорогих береговых кранов. Как и прежде, наиболее распространенным типом подъемных механизмов является судовое грузовое устройство, основными частями которого являются уже названные мачта или полумачта, грузовая стрела и грузовая лебедка.

Спасательные шлюпки помещаются под шлюпбалками. Путем медленного травления талей шлюпка спускается на воду. Со стального топрика, удерживающего шлюпбалки, свисают спасательные шкентели с мусингами.

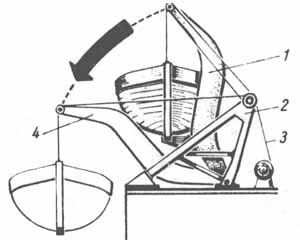

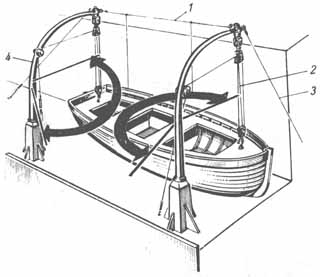

Поворотные шлюпбалки. Откидная шлюпбалка.

1 — топрик; 2 — шлюп-тали; 1 — стрела шлюпбалки; 2 — станина

3 — бакштаги; 4 — шлюпбалка. шлюпбалки; 3 — лопарь шлюп-талей;

4 — шлюпбалка после поворота.
