2.

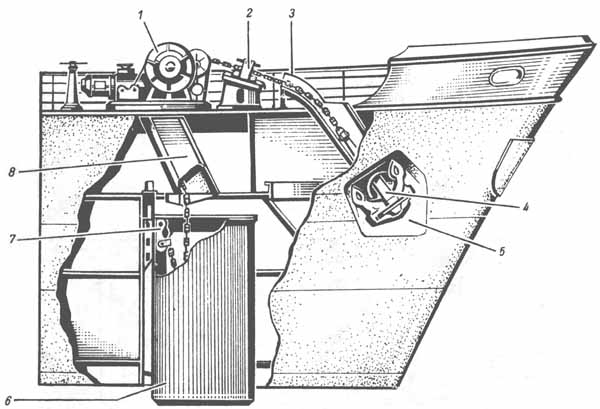

Носовое якорное устройство.

1 — якорная лебедка (брашпиль); 2 — стопор для якорной цепи; 3 — труба якорного клюза; 4 — якорь; 5 — якорная ниша; 6 — цепной ящик; 7 — устройство для крепления якорной цепи; 8 — цепная труба.

Якорное устройство, как правило, находится в носу судна. Там же устанавливается и якорная лебедка. Главной частью лебедки является цепная звездочка, позволяющая осуществлять поднятие якоря с цепью, причем при наматывании звенья цепи могут ложиться на цепную звездочку обеими сторонами. Кроме цепной звездочки якорная лебедка имеет еще швартовные барабаны (турачки) для наматывания швартовов. На судах старых типов якорные лебедки имели паровой привод. Сейчас применяют электрические или гидравлические приводы. К носовому якорному устройству относятся два якоря, расположенные по бортам судна. На некоторых судах монтируют также кормовые якорные устройства с одним или двумя якорями. Из-за ограниченной площади для размещения в качестве якорной лебедки используют в основном якорный шпиль. Онпредставляет собой возвышающийся над палубой барабан с вертикальной осью вращения. Барабан, служащий в качестве лебедки, имеет в нижней части цепную звездочку. Он приводится в движение электродвигателем, смонтированным в барабане или под палубой судна.

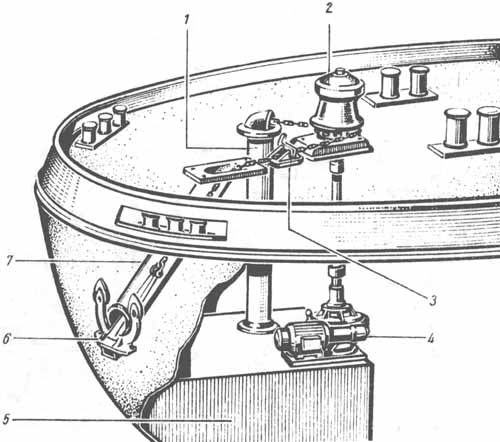

Кормовое якорное устройство.

1 — цепная труба; 2 — якорный шпиль; 3 — стопор для якорной цепи; 4 — двигатель; 5 — цепной ящик; 6 — якорь; 7 — труба якорного клюза.

Якорь позволяет удерживать судно в определенном положении, противодействуя в открытом море внешним силам, таким как ветер, морское волнение, течение и т. д. В основном суда стоят на якоре, когда они находятся на рейде и ждут входа в гавань, а также в аварийных ситуациях, когда, например, судну угрожает посадка на мель. К якорному устройству относятся: якорь, якорная цепь и якорный шпиль, или якорная лебедка. На рисунке ниже изображены различные типы якорей.

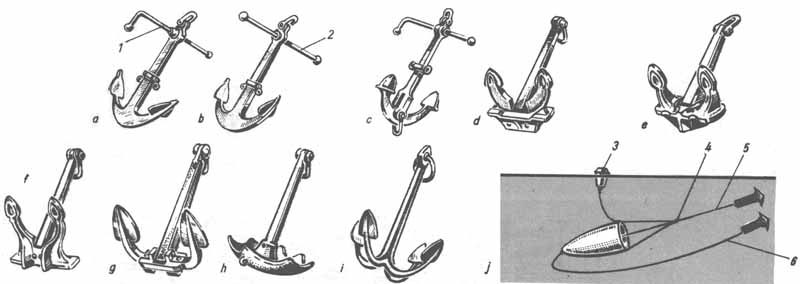

Типы якорей:

а, b — шток-анкер; с — якорь Тротмана; d — якорь Холла; е — якорь Грузона; f — якорь Шпека; g — клипперский якорь со штоком и поворотными лапами (якорь Мартина); h — грибовидный «мертвый» якорь; i — дрек, кошка, верт; j — плавучий якорь ; t — откидной шток; 2 — неподвижный шток; 3 — буй; 4 — шпрюйт; 5 — якорный трос; 6 — сорлинь.

Якоря: ( Холла - 4 шт.) левый – 450 кг., Ø 25 мм., l = 100 м.; правый – 500 кг., Ø 25 мм., l = 100 м.; запасной – 450 кг., Ø 32 мм., l = 100 м.; кормовой 1000 кг., Ø 34 мм., l = 100м.

Якорная цепь соединяет погруженный на морское дно якорь с судном, поэтому она должна воспринимать все внешние силы (давление ветра, удары волн и т. д.), воздействующие на судно. Длина цепи зависит от типа и длины судна. Она намного больше глубины моря в месте стоянки, так как цепь должна так соединять судно с якорем, чтобы сила, воздействующая на якорь, имела горизонтальное направление. Благодаря этому лапы якоря зарываются в грунт.

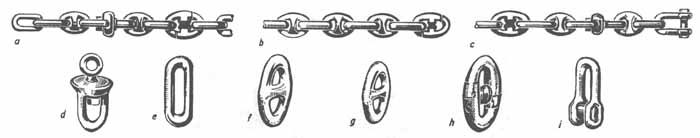

Якорная цепь:

а — смычка якорной цепи (с якорной скобой); b — промежуточная смычка; с — коренная смычка; d — вертлюг; е — длинное звено; f — большое звено; g — обыкновенное звено; h — звено с распоркой; i — концевая скоба.

Якорная цепь состоит из отдельных звеньев; несколько соединенных между собой звеньев образуют смычку. Отдельные смычки соединяются при помощи соединительных звеньев. Якорь и якорная цепь соединяются друг с другом якорной скобой с вертлюгом, позволяющей цепи вращаться вокруг своей оси. Цепь проходит через углубление в борту у клюза для якоря, через стопор, препятствующий самопроизвольному вытраливанию цепи, и наматывается на цепную звездочку якорной лебедки. Другой конец якорной цепи находится в цепном ящике и прикрепляется к судну посредством скобы.

Швартовное устройство включает: швартовы — гибкие стальные, синтетические или растительные тросы, с помощью которых подтягивают и крепят судно; приспособления для хранения швартовов и их подачи; кнехты, битенги, утки, служащие для закрепления швартовов на палубе судна; швартовные клюзы и киповые планки, предназначенные для вывода швартовов за борт, придания им нужного направления и предохранения от перетирания о борт; швартовные механизмы — шпили, брашпили, лебедки, служащие для выборки и травления швартовов; кранцы, смягчающие удар корпуса о причал или борт другого судна.

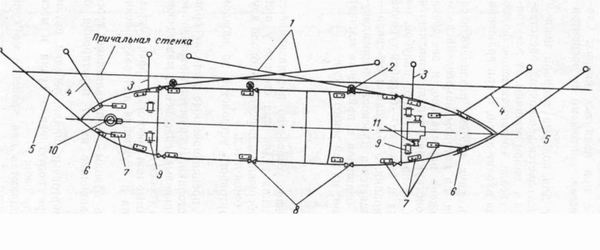

Схема швартовного устройства судна:

1- носовой и кормовой шпринг; 2- привальные кранцы; 3-прижимные швартовы; 4- продольные швартовы; 5-дополнительные продольные швартовы; 6- киповые планки; 7- кнехты; 8-швартовые клюзы; 9-тросовые вьюшки: 10- швартовый шпиль; 11- швартовые турачки браншпиля.

Швартовные концы: из синтетических волокон 2 х 30 м.; стальные 4 х 60 м., Ø 23,5 мм., 24 м. l = 300 м.

Схема буксирного устройства:

1 — буксирная лебедка; 2 — буксирный гак; 3 — промежуточный клюз с наметкой; 4 — буксирный трос от лебедки; -5 — буксирный трос от гака; 6— буксирная арка; 7 — буксирный клюз; 8 — буксирный трос при буксировке на коротком тросе.

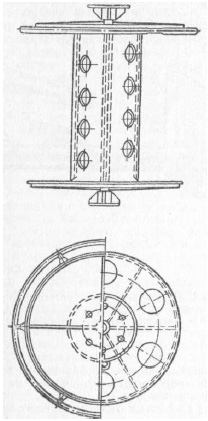

Вертикальная швартовная вьюшка Горизонтальная швартовная вьюшка

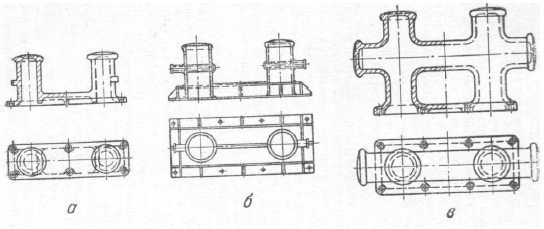

Кнехты швартовные:

а - литые прямые; б - сварные прямые; в - литые крестовые двойные

Швартов, одетый огоном на береговой пал или кнехт другого корабля, проходит через клюз (киповую планку) и крепится на кнехте четырьмя-пятью шлагами восьмеркой. Приливы на наружных сторонах тумб кнехта (рис. а, б) позволяют на один кнехт крепить два швартовных троса и потравливать каждый из них отдельно. Крестовые кнехты (рис. в) устанавливаются на малых (низкобортных) судах; поперечина на кнехте допускает направление троса под углом вверх. Чтобы не сорвало кнехты при сильных рывках, они устанавливаются на палубе относительно клюзов, киповых планок и швартовных механизмов таким образом, чтобы продольные оси кнехтов располагались вдоль (под небольшим углом) направления тяги швартовов.

Одинарные кнехты — битенги и утки служат для крепления швартовов малых судав, катеров и шлюпок, швартующихся у борта.

Одинарный крестовый кнехт — битенг Утка швартовная

Бортовой клюз Палубный клюз Киповые планки
