2.5 Построение суточных графиков нагрузки и интегральных кривых нагрузки энергосистемы

Необходимо определить, где будет работать проектируемая ГЭС в ОДУ Центра или в Ярославском РДУ.

Зная установленную мощность прототипа Угличская ГЭС, которая равна 120 МВт и максимальную мощность за сутки в зимнее время ОДУ, которая равна 52878 МВт, их отношение равно 0,23 %.

Таким образом, мощность ГЭС незначительна, по отношению к мощности энергосистемы. Это означает, что целесообразно проектировать ГЭС в Ярославском РДУ.

Необходимо построить суточные графики по зиме и лету, годовой и среднегодовой графики в РДУ. Для этого нужно рассчитать коэффициент k, равный отношению годовых выработок ОДУ Центра к Ярославскому РДУ:

Далее строим суточные графики (таблицы 13, 14; рисунки 7, 8) и ИКН (таблицы 15, 16; рисунки 9, 10) в соответствие с методикой, описанной в учебно-методическом пособии «Выбор параметров ГЭС» [1].

Таблица 13 – Суточный график нагрузки, зимние сутки

Время	Мощность потребления ОДУ, МВт	Мощность потребления РДУ, МВт						,
0:00	28217	418	509	2	1	0,002	2	0,002
1:00	26660	395	507	3	2	0,007	5	0,009
2:00	25797	383	504	3	3	0,009	8	0,018

Продолжение таблицы 13 – Суточный график нагрузки, зимние сутки

Время	Мощность потребления ОДУ, МВт	Мощность потребления РДУ, МВт						,
3:00	25572	379	501	2	4	0,009	10	0,027
4:00	25504	378	499	2	5	0,012	13	0,038
5:00	25876	384	496	4	6	0,026	17	0,064
6:00	26872	399	492	1	7	0,008	18	0,071
7:00	28993	430	491	1	8	0,006	19	0,077
8:00	31365	465	490	1	9	0,010	20	0,088
9:00	33043	490	489	1	10	0,011	21	0,098
10:00	33762	501	488	1	11	0,006	22	0,104
11:00	33612	499	487	1	12	0,017	23	0,121
12:00	33094	491	486	17	13	0,225	40	0,346
13:00	32967	489	469	3	14	0,048	44	0,394
14:00	32860	487	465	25	15	0,377	69	0,772
15:00	32896	488	440	10	16	0,160	79	0,932
16:00	33168	492	430	12	17	0,196	90	1,128
17:00	34193	507	418	20	18	0,359	110	1,487
18:00	34316	509	399	3	19	0,060	114	1,546
19:00	33967	504	395	12	20	0,233	125	1,779
20:00	33455	496	384	1	21	0,025	126	1,804
21:00	32763	486	383	3	22	0,073	130	1,877
22:00	31598	469	379	1	23	0,023	131	1,900
23:00	29669	440	378	378	24	9,078	509	10,978

Выполним проверку:

Рисунок 7 – График потребления мощности зимой, Ярославское РДУ

Рисунок 8 – Суточный график нагрузки, совмещённый с ИКН зимних суток

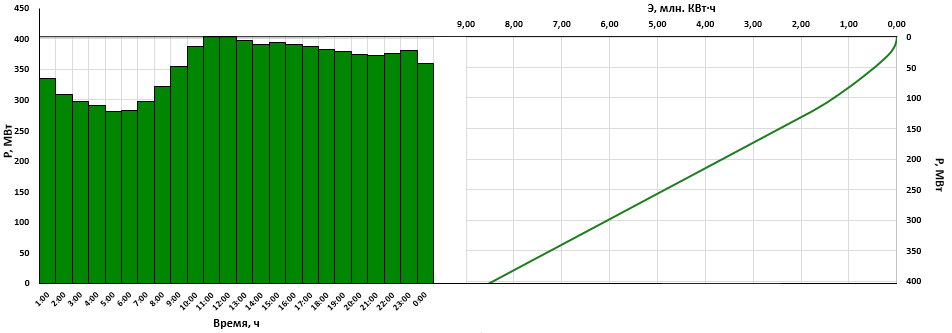

Таблица 14 - Суточный график нагрузки, летние сутки
Время	Мощность потребления ОДУ, МВт	Мощность потребления РДУ, МВт						,
0:00	22556	335	404	0	1	0,0002	0,2	0,0002
1:00	20850	309	403	6	2	0,012	6	0,012
2:00	20069	298	397	3	3	0,009	9	0,022
3:00	19585	290	394	4	4	0,015	13	0,036
4:00	18961	281	391	0	5	0,000	13	0,037
5:00	19012	282	391	4	6	0,022	17	0,059
6:00	20036	297	387	0	7	0,002	17	0,061
7:00	21688	322	387	4	8	0,034	21	0,095
8:00	23884	354	382	2	9	0,021	24	0,117
9:00	26083	387	380	1	10	0,013	25	0,129
10:00	27201	403	379	3	11	0,031	28	0,160
11:00	27216	404	376	2	12	0,029	30	0,190
12:00	26795	397	373	1	13	0,010	31	0,200
13:00	26341	391	373	13	14	0,183	44	0,383
14:00	26587	394	360	5	15	0,079	49	0,462
15:00	26335	391	354	20	16	0,315	69	0,777
16:00	26065	387	335	13	17	0,219	82	0,996
17:00	25776	382	322	12	18	0,224	94	1,220
18:00	25530	379	309	12	19	0,220	106	1,440
19:00	25175	373	298	0	20	0,010	106	1,450
20:00	25123	373	297	7	21	0,140	113	1,590
21:00	25339	376	290	8	22	0,187	122	1,777
22:00	25615	380	282	1	23	0,017	122	1,795
23:00	24240	360	281	281	24	6,749	404	8,544
