3.2 Значение частоты: 4,4 кГц. Уровень генератора: 6, 4в. На преобразователе
режим 2. Переключатель (2:вых2)
Пер-е, мм |
-10 |
-8.6 |
-7.2 |
-5.8 |
-4.4 |
-3 |
-1.6 |
-0.2 |
1.2 |
2.6 |
4 |
5.4 |
6.8 |
8.2 |
9.6 |
Uвых |
-22.7 |
-19.52 |
-16.34 |
-13.16 |
-9.99 |
-6.81 |
-3.63 |
-0.45 |
2.72 |
5.9 |
9.08 |
12.26 |
15.43 |
18.61 |
21.79 |

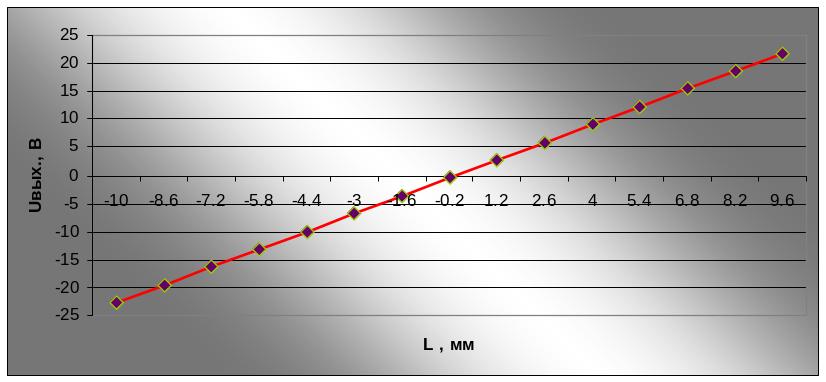

Построим график зависимости Uвых(L) (рисунок 3.1)
Рисунок 3.2
3.3 Рассчитаем зависимость функции коэффициент преобразования для преобразователя на частоте напряжения питания 4.4 кГц при двох режимах включения.
L, мм |
-10 |
-8.6 |
-7.2 |
-5.8 |
-4.4 |
-3 |
-1.6 |
-0.2 |
1.2 |
2.6 |
4 |
5.4 |
6.8 |
8.2 |
9.6 |
Uвx, В |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
Uвых-0, В |
5.88 |
5.68 |
5.47 |
5.26 |
5.03 |
4.8 |
4.55 |
4.29 |
4.02 |
3.72 |
3.39 |
3.04 |
2.63 |
2.15 |
1.52 |
K - 0 |
0.919 |
0.888 |
0.855 |
0.822 |
0.786 |
0.750 |
0.711 |
0.670 |
0.628 |
0.581 |
0.530 |
0.475 |
0.411 |
0.336 |
0.238 |
Uвых-2, В |
-22.7 |
-19.52 |
-16.34 |
-13.16 |
-9.99 |
-6.81 |
-3.63 |
-0.45 |
2.72 |
5.9 |
9.08 |
12.26 |
15.43 |
18.61 |
21.79 |
K - 2 |
-3.547 |
-3.050 |
-2.553 |
-2.056 |
-1.561 |
-1.064 |
-0.567 |
-0.070 |
0.425 |
0.922 |
1.419 |
1.916 |
2.411 |
2.908 |
3.405 |

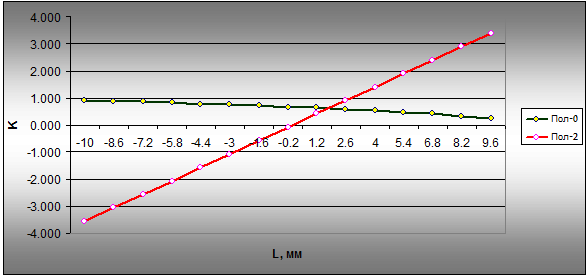

Рисунок 3.3
Выводы: в ходе выполнения лабораторной работы были изучены
номинальная статическая характеристика трансформаторного преобразователя с одной выходной обмоткой и номинальная статическая характеристика трансформаторного преобразователя с дифференциальным включением обмоток. Сняты характеристики выходного напряжения, построены зависимости Uвых(L), также рассчитан коэффициент преобразования, графическая интерпретация которого приведена на рисунке 3.3.
