Развитие технологии: Gigabit Ethernet
Сначала предполагалось, что для технологии будет использовано только оптоволоконный кабель с физическим кодом NRZI и логическим кодированием 8B/10B, что и было воплощено в стандарте IEEE 802.3z. Однако в 2001 году была закончена разработка технологии передачи по витой паре категории 5е с методом физического кодирования Pam-5 с одновременной передачей в одну сторону по всем 4-м парам. Таким образом, при частоте 125 МГц достигается общая пропускная способность в 1000 Мбит/сек.
Тем не менее, структура кадра осталась неизменной, а метод CSMA/CD используются для полудуплексного режима. В этом случае, для поддержки длины кабеля до 100 м решено, что минимальная длина кадра должна быть 512 байт за счет расширения за пределами стандартного кадра – поле расширения добавляется за полем контрольной суммы.
Таблица 7. Спецификации физической среды Gigabit Ethernet |
|||
Спецификация |
Тип кабеля |
Максимальная длина, м |
Особенности |
1000Base-TX |
Category 5е UTP Category 6 UTP |
100 |
Полудуплекс
|
1000Base-SX |
многомодовое оптоволокно |
550 |
Полный дуплекс Длина волны 1300 и 850 нм |
1000Base-LX |
одномодовое оптоволокно |
5000 |
Полный дуплекс Длина волны – 1300 нм |
Кроме этого, учитывая высокую скорость передачи, разрешается передавать несколько кадров подряд, если их общая длина не превышает 8Кб.
Задание

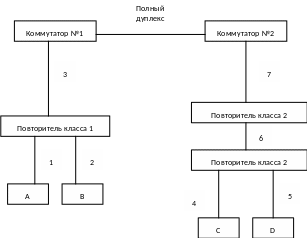

Оценить работоспособность сети, работающей по технологии Fast Ethernet, схема которой представлена на рисунке. Определить максимально возможную длину сегмента в соответствии с вариантом (табл. 8)
Пример расчета конфигурации сети Fast Ethernet
Сеть из одного повторителя первого класса и двух оптоволоконных сегментов 100Base-FX длиной по 130 метров каждый.
Задержки сегментов: 2*1.0bt*130м=260bt.
Задержка пары сетевых адаптеров 100Base-FX: 100bt.
Удвоенная задержка повторителя первого класса: 140bt.
Итого суммарная задержка в домене коллизий: 260+100+140=500bt, что не превышает допустимого значения в 512 битовых интервалов. Запас прочности 12bt.
Таблица 8. Варианты заданий.
№ |
Номер сегмента |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Х |
|
1 |
FX - 136 |
FX - 120 |
TX UTP cat.5 - 100 |
TX UTP cat.5 - 50 |
TX UTP cat.5 - 25 |
FX - 3 |
FX - 20 |
5 |
2 |
TX UTP cat.5 - 100 |
TX UTP cat.5 - 100 |
TX UTP cat.5 - 70 |
FX - 50 |
FX - 100 |
TX UTP cat.5 - 5 |
TX UTP cat.5 - 15 |
1 |
3 |
FX - 50 |
FX - 100 |
TX UTP cat.5 - 5 |
TX UTP cat.5 - 15 |
TX UTP cat.5 - 10 |
FX - 2 |
T4 UTP cat.3 - 80 |
5 |
4 |
FX - 160 |
TX UTP cat.5 - 100 |
FX - 100 |
FX - 50 |
TX UTP cat.5 - 70 |
T4 UTP cat.3 - 4 |
FX - 120 |
4 |
5 |
FX - 50 |
FX - 136 |
FX - 100 |
TX UTP cat.5 - 70 |
FX - 50 |
TX UTP cat.5 - 3 |
FX - 20 |
7 |
6 |
FX - 136 |
TX UTP cat.5 - 105 |
FX - 120 |
FX - 50 |
FX - 10 |
FX - 5 |
FX - 20 |
4 |
7 |
TX UTP cat.5 - 100 |
TX UTP cat.5 - 100 |
TX UTP cat.5 - 100 |
FX - 110 |
FX - 110 |
T4 UTP cat.3 - 4 |
T4 UTP cat.3 - 80 |
6 |
8 |
FX - 111 |
FX - 122 |
TX UTP cat.5 - 10 |
TX UTP cat.5 - 70 |
FX - 50 |
FX - 2 |
TX UTP cat.5 - 100 |
5 |
9 |
FX - 100 |
T4 UTP cat.3 - 80 |
T4 UTP cat.3 - 80 |
FX - 100 |
TX UTP cat.5 - 10 |
TX UTP cat.5 - 5 |
FX - 136 |
5 |
10 |
TX UTP cat.5 - 100 |
FX - 100 |
TX UTP cat.5 - 101 |
T4 UTP cat.3 - 40 |
FX - 136 |
FX - 3 |
TX UTP cat.5 - 10 |
4 |
11 |
TX UTP cat.5 - 90 |
TX UTP cat.5 - 80 |
TX UTP cat.5 - 100 |
FX - 120 |
FX - 100 |
TX UTP cat.5 - 5 |
TX UTP cat.5 - 85 |
7 |
12 |
FX - 150 |
FX - 100 |
TX UTP cat.5 - 50 |
TX UTP cat.5 - 60 |
TX UTP cat.5 - 100 |
FX - 4 |
T4 UTP cat.3 - 90 |
3 |
13 |
FX - 120 |
TX UTP cat.5 - 60 |
FX - 140 |
FX - 150 |
TX UTP cat.5 - 20 |
T4 UTP cat.3 - 4 |
FX - 120 |
5 |
14 |
FX - 50 |
FX - 136 |
FX - 100 |
TX UTP cat.5 - 70 |
FX - 50 |
TX UTP cat.5 - 3 |
FX - 20 |
7 |
15 |
FX - 136 |
TX UTP cat.5 - 105 |
FX - 120 |
FX - 50 |
FX - 10 |
FX - 5 |
FX - 20 |
5 |
16 |
TX UTP cat.5 - 100 |
TX UTP cat.5 - 100 |
TX UTP cat.5 - 100 |
FX - 110 |
FX - 110 |
T4 UTP cat.3 - 4 |
T4 UTP cat.3 - 80 |
7 |
17 |
FX - 111 |
FX - 122 |
TX UTP cat.5 - 10 |
TX UTP cat.5 - 70 |
FX - 50 |
FX - 2 |
TX UTP cat.5 - 100 |
1 |
18 |
FX - 160 |
T4 UTP cat.3 - 50 |
T4 UTP cat.3 - 80 |
FX - 140 |
TX UTP cat.5 - 70 |
TX UTP cat.5 - 5 |
FX - 115 |
6 |
19 |
TX UTP cat.5 - 100 |
FX - 100 |
TX UTP cat.5 - 101 |
T4 UTP cat.3 - 40 |
FX - 136 |
FX - 3 |
TX UTP cat.5 - 10 |
7 |
