Задача №3 Основы радиоэлектроники и схемотехники
.docxКонтрольная работа №2.
Задача №3: Выполнить расчёт насыщенного ключа на биполярном транзисторе.
Таблица 1 – Исходные данные для расчёта.
Тип БТ |
КТ361Г |
UИП, В |
10 |
UСМ, В |
5 |
RН, кОм |
10 |
S |
5 |
Uвых m, В |
8 |
U0пор, В |
0,5 |
U1пор, В |
4 |
СН, нФ |
0,05 |
τи, мкс |
5 |
T, мкс |
10 |
Uвх зап, В |
0 |
Uвх m, В |
4,4 |

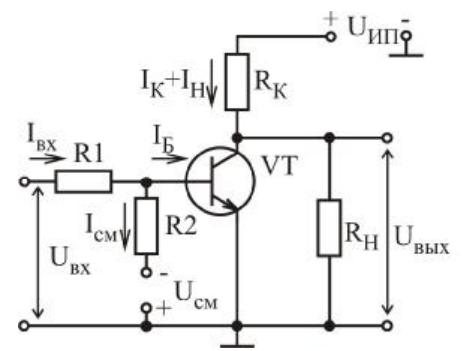

Рис. 1 – Электронный ключ на биполярном транзисторе.
Расчёт.
1. Составляем эквивалентную схему ключа (рис. 2).
2. Рассчитываем величины RК и RК экв исходя из соотношений (1)-(3).
(1)
(2)
(3)
(4)
Рис. 2
3. Рассчитываем значения тока коллектора и базы IК н, IБ н, соответствующие режиму насыщения, а также значения тока базы IБ m при Uвх m.
(5)
(6)
(7)
4. Определяем значение резистора R1 по формуле:
(8)
Выбираем резистор R1 – C2-23-0,125-30 кОм±5%.
5. Определяем значение резистора R2 по формуле:
(9)
Выбираем резистор R2 – C2-23-0,125-300 кОм±5%.
