ПРИЛОЖЕНИЕ.

Методика измерения напряжений и разности фаз на осциллографе TDS-2000

Управление осциллографом построено на соединении аналоговых и цифровых функций.

На передней панели собраны ручки управления, присущие старым аналоговым приборам с добавлением кнопок, позволяющих войти в меню и подменю с разнообразными функциями.

Входные разъемы

К 1, К 2. Входные разъемы для отображения сигналов.

ВНЕШ СИНХ. Разъем входа для подключения внешнего источника синхронизации.

Элементы управления отображением по вертикали

Управление лучами по вертикали осуществляется при помощи ручек 1.

Ручки 2 используют для ручного управления усилением канала, т.е. масштабом сигнала по вертикали.

Кнопки 3 служат для входа в меню управления каналами (СН1 и СН2), а также в математическое меню (MATH MENU) с функциями математической обработки данных.

Меню управления каналами СН1 И СН2 содержат следующие функции и подфункции

Функции

Подфункции

Пояснения

Coupling

DC

AC

GND

DC – открытый вход (канал пропускает как переменную так и постоянную составляющие сигнала)

AC – закрытый вход (не пропускает постоянную составляющую сигнала, менее 1!0Гц)

GND –вход отключён

BW Limit

Off

60 MHz

Ограничивает полосу пропускания входов с целью уменьшения высокочастотных шумов

On

20 MHz

Volts/Div

Coarse

Fine

Выбирает разрешение ручки Volts/Div

Coarse - грубо.

Fine – плавно между установками «грубо»

Probe

voltage

Установка чувствительности входа

По умолчанию стоит 10Х, так как предполагается использование щупа с делителем 1:10

При отсутствии делителя следует установить 1Х

После выбора чувствительности следует вернуться назад командой back

current

Attenuation

1X

10X

100X

1000X

Invert

On

Off

Инвертирует форму сигнала

При входе в соответствующее меню функции и установленные по умолчанию подфункции отображаются справа на экране, где каждой функции меню соответствует кнопка сбоку экрана, которая позволяет выбирать подфункции.

MATH MENU

Функции

Подфункции

Пояснения

Operation

-

Вычитание сигналов

+

Сложение сигналов

x

Умножение сигналов

FFT

Выполнение Фурье-анализа сигнала

(см. Руководство пользователя)

Sourses

CH1 -- CH2

Подфункции указаны только для выполнения операции вычитания сигналов

CH2 -- CH1

Position

Позволяет управлять смещением сигнала по вертикали и изменять коэффициент усиления. Эти операции осуществляются универсальной ручкой (см. ниже, Кнопки меню и управления) при выбранной функции. Выбор функции осуществляется нажатием соответствующей кнопки сбоку экрана.

Vertical

scale

Результирующий сигнал после математической обработки отображается на экране красным цветом.

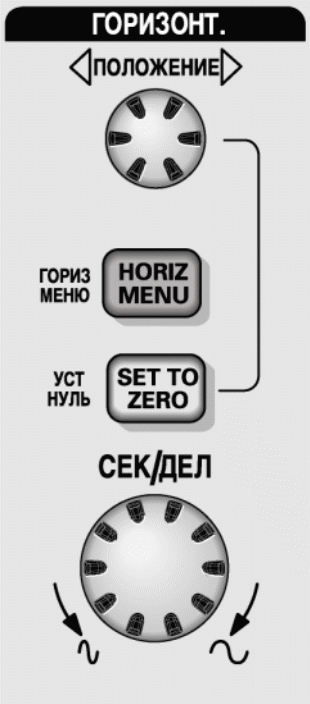

Элементы управления отображением по горизонтали

ПОЛОЖЕНИЕ. С помощью этой ручки регулируется положение по горизонтали осциллограмм во всех каналах и расчетных осциллограмм.

УСТ НУЛЬ. Если нажать кнопку, устанавливается нулевое положение по горизонтали. Нулевой отсчёт осуществляется от центра экрана.

СЕК/ДЕЛ. Поворотом этой ручки задается коэффициент масштабирования (время/деление) для основного масштаба времени или масштаба времени окна.

ГОРИЗ МЕНЮ. Вывод на экран меню горизонтали. В данной работе изменение функций и подфункций в этом меню не потребуется, поэтому следует пользоваться уставками по умолчанию

Window Main

Trig Knob Level

POSITION 0.00 s

SEC/DIV 500 μs

Window Zone 50 μs

Элементы управления синхронизацией

УРОВЕНЬ. Если используется синхронизация по фронту или по

длительности импульса, ручка УРОВЕНЬ позволяет установить уровень амплитуды, которую должен иметь сигнал, чтобы его можно было зарегистрировать.

МЕНЮ СИНХ. При нажатии этой кнопки на экран выводится меню

синхронизации.

УСТ 50 %. Уровень запуска устанавливается по вертикали посередине между пиковыми уровнями сигнала синхронизации.

ФОРС ЗАПУСК. При нажатии этой кнопки сбор данных завершается независимо от наличия необходимого сигнала синхронизации. Если регистрация данных уже остановлена, эта кнопка не действует.

ПРОСМ ИМП СИНХ. При нажатии и удержании кнопки ПРОСМ ИМП СИНХ на экране вместо сигнала канала отображается сигнал синхронизации.

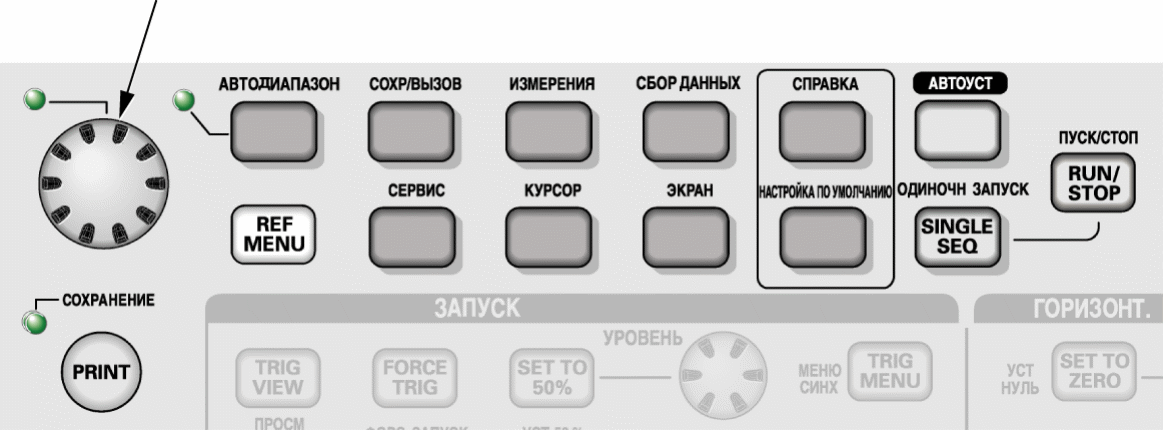

Кнопки меню и управления

Универсальная ручка

Нам в данной работе потребуются:

АВТОУСТ. Автоматическая установка значений параметров управления

сигналом, обеспечивающих приемлемое изображение входящих сигналов.

Эта кнопка избавит Вас от мучительных прокруток всех ручек и безумного нажимания кнопок.

Так как в данной работе используются гармонические сигналы, то на экран будет выводиться следующее меню:

Функция

Пояснения

Несколько периодов колебаний

Один период колебаний

FFT Фурье-анализ

UNDO Setup

Возврат к предыдущим уставкам

ИЗМЕРЕНИЯ. При нажатии данной кнопки на экране отображается меню

автоматических измерений, где указаны источники сигналов и измеряемые параметры .

Всего вы можете измерить 5 параметров трёх выводимых сигналов СН1, СН2 и МАТН.

Соответствующими кнопками, расположенными сбоку экрана, вы можете установить выводимый сигнал и его измеряемый параметр, в соответствии со списком.

Измеряемый

параметр

Пояснения

Freq

Рассчитывает частоту сигнала по первому циклу

Period

Рассчитывает время первого цикла

Mean

Рассчитывает среднеарифметическое значение записанного сигнала

Pk-Pk

Рассчитывает размах записанного сигнала (между максимумом и минимумом)

Cyc RMS

Рассчитывает действующее значение сигнала по первому циклу

RMS

Рассчитывает действующее значение сигнала по всему записанному сигналу

Cursor RMS

Рассчитывает действующее значение сигнала от выбранной точки до конца сигнала

Min

Отображает минимальное значение из всех записанных 2500 точек сигнала.

Max

Отображает максимальное значение из всех записанных 2500 точек сигнала.

Rise Time

Длительность фронта - Измеряет время между 10% и 90% значением сигнала по фронту импульса.

Fall Time

Длительность среза - Измеряет время между 10% и 90% значением сигнала по срезу импульса.

Pos Width

Ширина положительного импульса – измеряет время между фронтом и срезом на уровне 50% значения сигнала.

Neg Width

Ширина отрицательного импульса – измеряет время между срезом и фронтом на уровне 50% значения сигнала.

Duty Cyc

Рассчитывает отношение длительности положительного импульса к периоду повторения

Phase

Рассчитывает разность фаз между двумя сигналами

Delay

Рассчитывает задержку между фронтами двух импульсов разных каналов

None

Нет измерений

КУРСОР. Вывод на экран меню курсора.

После выхода из этого меню, курсоры могут отображаться на экране, но изменить их положение уже невозможно.

Функции

Подфункции

Пояснения

Type*

Off

Voltage

Time

Выбирает выводимые курсоры

для измерения напряжения (по горизонтали)

и времени (частоты) (по вертикали)

Source

CH1

CH2

MATH

REFA

REFB

Выбирает источник сигнала, к которому привязываются курсоры

Delta

Отражает разницу между положениями курсоров (если выбраны временные курсоры, то это время между ними)

Cursor 1

Отражает положение первого курсора, которое может изменяться универсальной ручкой

Cursor 2

Отражает положение второго курсора, которое может изменяться универсальной ручкой


Универсальная ручка. Конкретная функция ручки определяется отображенным на экране меню или выбранной командой меню. Когда ручка активна, рядом с ней загорается индикатор. В таблице указаны некоторые функции ручки.

меню

Функции ручки (функции меню)

Описание

Cursor (курсор)

Cursor 1 (Курсор1) или Cursor 2

(Курсор 2)

Устанавливает положение выбранного курсора

Math (Математика)

Position (Положение)

Установка положения расчетной осциллограммы

Vertical Scale (Масштаб по вертикали)

Изменение масштаба расчетной осциллограммы по вертикали

Measure (Измерения)

Type (Тип)

Выбор типа автоматического измерения для каждого источника
