Команда Ввод отрезка

Для вычерчивания отрезка прямой служит команда Ввод отрезка, для вызова которой надо нажать на кнопку Ввод отрезка на инструментальной панели геометрии.

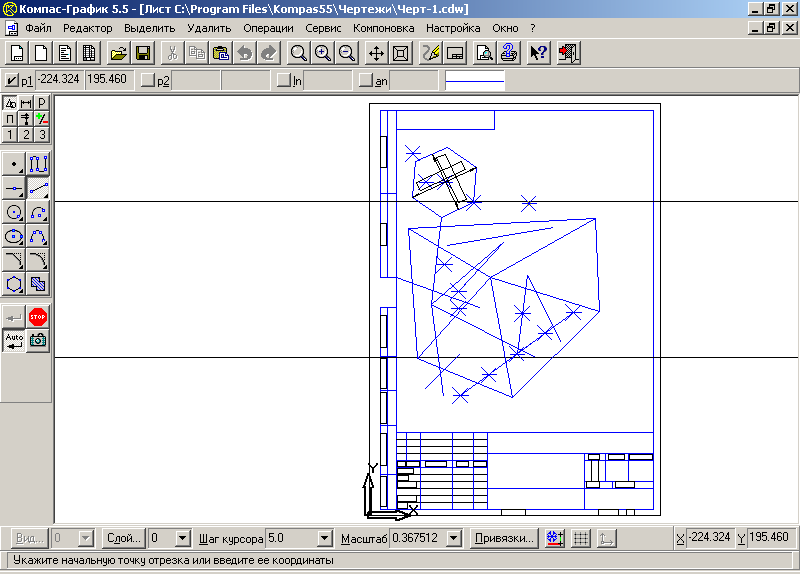

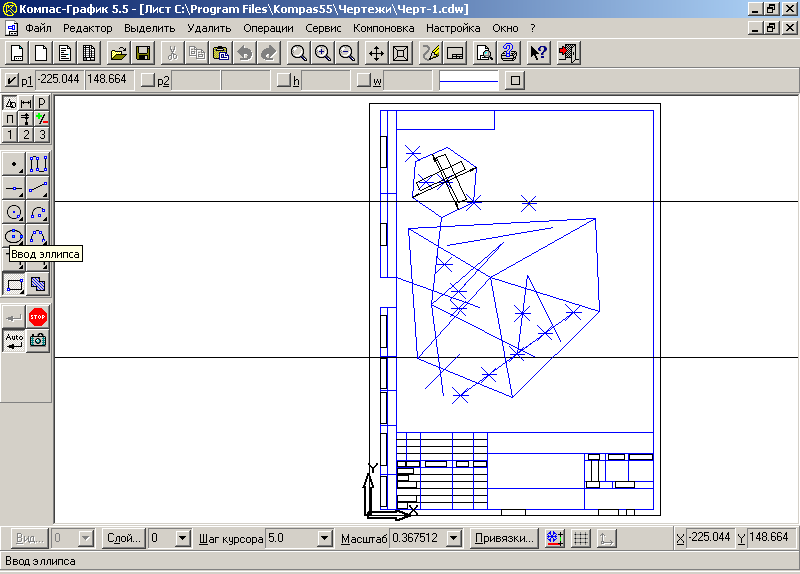

Ввод отрезка ничем не отличается от ввода вспомогательной прямой, только в строке параметров объекта появится дополнительный параметр In — длина (рис. 3.7) отрезка, так как в отличии от вспомогательной прямой отрезок ограни­чен двумя точками. Кроме того, в строке параметров объекта появится Поле сти­ля — прямоугольное окно с изображением текущего стиля изображения отрезка.

Для изменения стиля щелкните мышью на Поле стиля, и в появившемся диалого­вом окне (рис. 4) выберите нужный стиль.

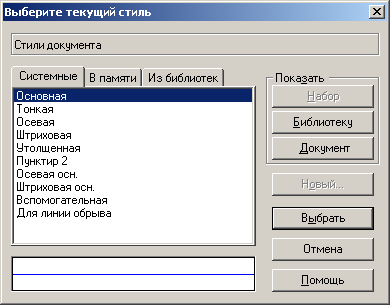

Рис.4. Диалоговое окно выбора стиля линии

Кроме произвольной прямой по двум точкам можно чертить прямые и с другими входными параметрами (ограничениями). Принципы построения и кнопки для вызова соответствующих команд аналогичны уже описанным выше для вспомо­гательных линий.

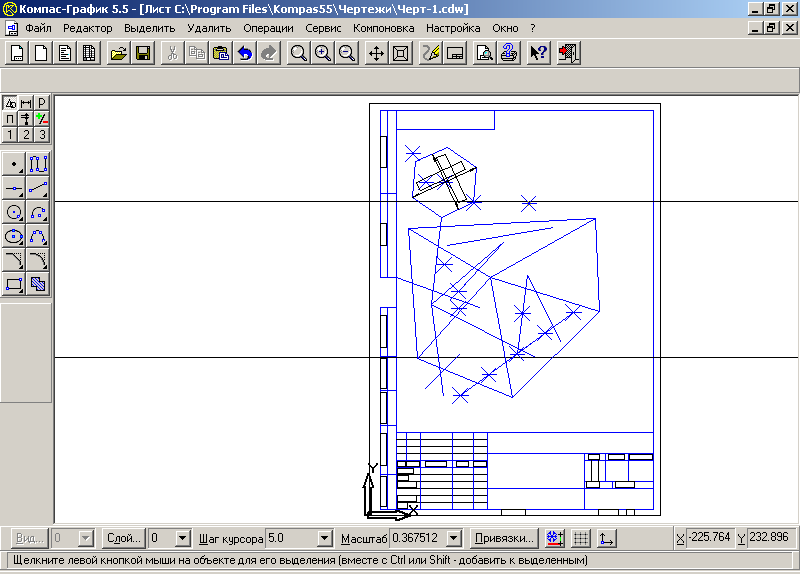

Команды Ввод многоугольника и прямоугольника

Д ля построения правильного многоугольника служит команда Многоугольник, а для ее вызова 3 одноименная кнопка на инструментальной панели геометрии.

В строке параметров объекта необходимо назначить число сторон будущего мно­гоугольника. После чего указать курсором центр многоугольника и точку на опи­санной (вписанной) окружности, определяющей его размер. Способ построения многоугольника (по вписанной или описанной окружности) выбирается с помо­щью кнопки-переключателя, расположенной левее поля Стиль линии в строке параметров объекта. Так же, как окружность и эллипс, многоугольник может рисо­ваться с осями и без. Наличие или отсутствие осей определяет кнопка-переклю­чатель, расположенная справа от поля Стиль линии.

При построении многоугольника можно задать координаты центра, радиус окруж­ности, координаты точки на этой окружности, а также угол наклона многоуголь­ника в соответствующих полях строки параметров объекта.

ПРИМЕЧАНИЕ----------------------------------------------------------------------------------------------------------

Построенный многоугольник — это единый объект, а не набор отдельных отрез­ков. Он будет выделяться, редактироваться и удаляться как одно целое. Таким же свойством обладают контур и ломаная.

-------------------------------------------------------------------------------------------------------------------------------

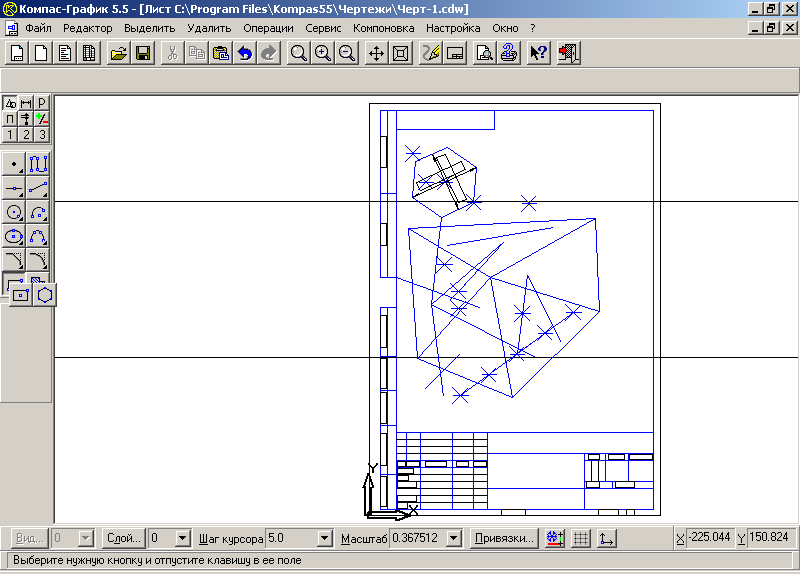

Кроме построения правильного многоугольника в этой же группе команд (расши­ренная панель команд) присутствуют команды для построения прямоугольника. Прямоугольник может быть построен двумя способами — по любой диагонали либо по центру и углу. Для вызова команд построения прямоугольника использу­ются кнопки:

– кнопка Прямоугольник по диагональным точкам,

– кнопка Прямоугольник по центру и углу.

Параметры прямоугольника можно задать также его высотой и шириной в полях строки параметров объекта.

Команда Ввод окружности

Д ля вычерчивания окружности служит команда Окружность, для вызова кото­рой нажмите одноименную кнопку на инструментальной панели геометрии.

Эта команда позволяет начертить окружность по двум точкам. Сначала запраши­вается координата центра окружности, которую можно указать курсором (с ис­пользованием привязок), после чего на экране возникает фантом окружности. Затем надо указать курсором точку на окружности. Значения координат центра, точки на окружности и радиус можно задавать в полях строки параметров объек­та. Там же можно указать наличие или отсутствие осей на вычерчиваемой окруж­ности с помощью переключателя Отрисовка осей.

ПРИМЕЧАНИЕ----------------------------------------------------------------------------------------------------------

Если надо построить несколько окружностей одинакового радиуса, то введите нужное значение радиуса в поле строки параметров объектов и зафиксируйте его (нажатием клавиши Enter), а затем нажмите на кнопку Запомнить состояние. После этого вычерчивайте нужное количество окружностей, указывая только ко­ординаты их центров.

-------------------------------------------------------------------------------------------------------------------------------

Для изменения стиля отрисовки окружностей следует щелкнуть мышью на Поле стиля и в появившемся диалоговом окне (рис. 3.38) выбрать требуемый стиль.

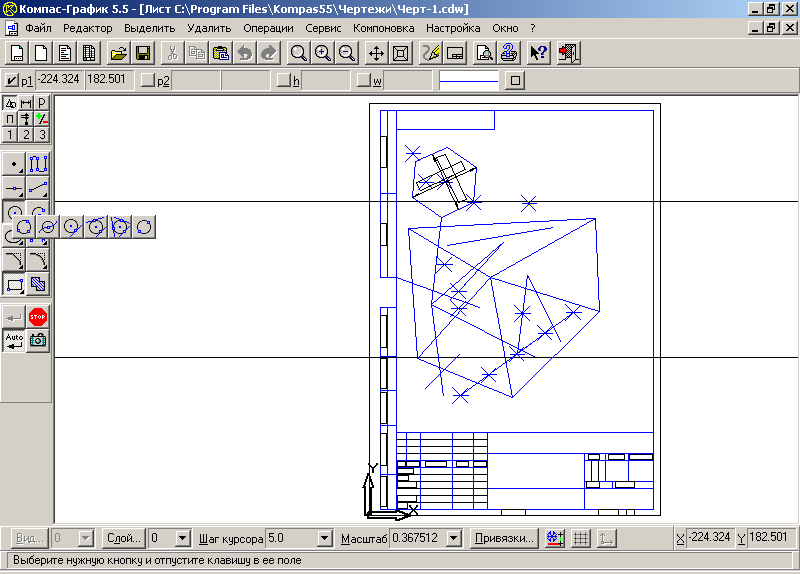

Кроме окружности по координатам центра и точке на окружности, вычерчивают­ся окружности и с другими входными параметрами. Вызов команд для вычерчи­вания таких окружностей осуществляется кнопками с соответствующими назва­ниями. Использование строки сообщений и фантома строящейся окружности существенно облегчают построения.

– кнопка Окружность по трем точкам;

– кнопка Окружность с центром на элементе;

– кнопка Окружность, касательная к кривой;

– кнопка Окружность, касательная к двум кривым;

– кнопка Окружность, касательная к трем кривым;

– кнопка Окружность по двум точкам.
