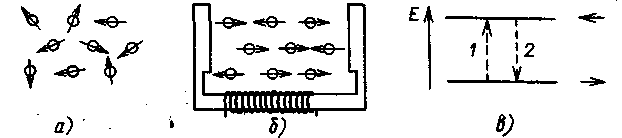

Рис. 7.5. К возникновению ядерного магнитного резонанса: а—схематическое изображение ориентации ядерных спинов в отсутствие внешнего поля, б—при помещении исследуемого объекта между полюсами электромагнита; в — энергетическая диаграмма ядер водорода в магнитном поле; горизонтальными стрелками показана ориентация ядерных спинов на соответствующем уровне, вертикальными пунктирными стрелками —переходы при поглощении (1) и вынужденном испускании (2). радиоволн

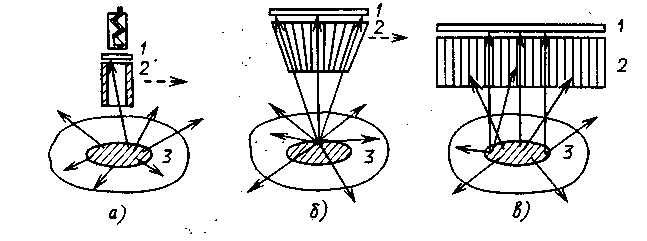

Рис. 7.6. Схема устройств для получения изображений при радионуклиднои

диагностике:

а—сканнер с одноканальным коллиматором; б—сканнер с многоканальным фокусирую

щим коллиматором; в—гамма-камера; 1—детектор излучения (сцинтилляционный кристалл и ФЭУ); 2—коллиматор; 3—место накопления радионуклида в организма.

сплошными стрелками показаны-направления распространения γ -излучения, пунктирны

ми—направление сканирования

Процесс получения электрорадиографического снимка состоит из следующих операций:

электрической сенсибилизации полупроводниковой пластины (рис. 9.1, а);

экспонирования объекта на пластину (рис. 9.1,6);

проявления скрытого электростатического изображения на пластине (рис. 9.1, в);

переноса про­явленного изображения с пластины на бумагу (рис. 9.1, г);

закрепления изобра­жения на бумаге (рис. 9.1, д);

очистки полупроводникового слоя (рис. 9.1,е).

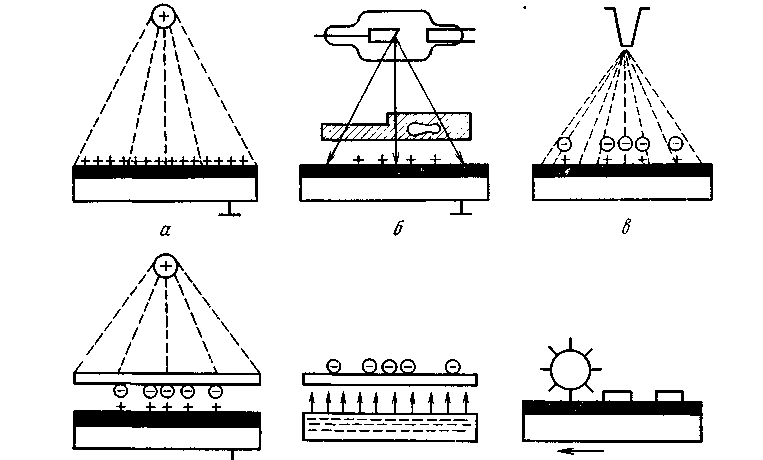

Рис. 9.1. Схема электрорентгенографического процесса:

Т а б л и ц а 7.5

Сравнительные характеристики ускорителей, используемых в промышленной дефектоскопии

Тип ускорителя	Энергия электронов, Мэв	Мощность дозы на расстоянии 1 м, р/мин	Время про­свечивания 200 мм стали	Максимальная толщина про­свечивания, мм
Микротрон-Д (СССР) Бетатрон (Швей­цария) Линейный уско­ритель (ФРГ)	12 31 8	3000 100 1000	10 сек 9 мин 40 сек	500 240 400

Свойства некоторых конверторных материалов, используемых в нейтронной радиографии в качестве детекторов

Материал	Изотоп	Реакция	Поперечное сечение тепловых нейтронов, барн	Период полураспада
Литий	Li-6 (7.5%)	Li6 (n, а) H3	910	__
Вор	B-10 (20%)	В10(n, а ) Li7	3830	—
Родий	Rh-103 (100%)	Rh103 (n) Rh104m	11	4,5 мин
	Rh-103	Rh103 (n) Rh104	139	42 сек
Серебро	Ag-107 (51.8%)	Ag107 (n) Ag108	35	2,3 мин
	Ag-109 (48.2%)	Ag109 (n) Ag110	91	24 сек
Кадмий	Cd-113 (12.3%)	Cd113(n, γ) Cd114	20000	—
Индий	In-115	1п115(n) 1п116m	157	54 мин
	In -115 (95.7%)	1п115(n) 1п116	42	14 сек
Самарий	Sm-149 (13.8%)	Sm149(n, γ ) Sm150	41000	—
	Sm- 152 (26.7%)	Sm 152(n ) Sm 153	210	47 час
Гадолиний	Gd-155 (14.9%)	Gd 155(n, γ ) Gd 156	61000	—
	Gd- 157 (15.7%)	Gd 157(n, γ ) Gd 158	254000	—
Диспрозий	Dу-164 (28.2%)	Dy 164 (n) Dy 165m	2200	1,25 мин
	Dу-164	Dy 164 (n) Dy 165	800	140 мин
Золото	Аu-197 (100%)	Аu 197(n)Аu198	98,8	2,7 дня

РАДИОМЕТРИЧЕСКИЕ МЕТОДЫ

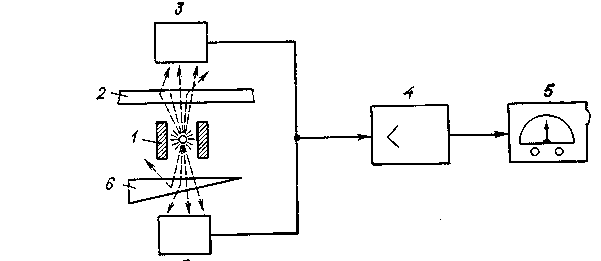

Рис. 10.9. Дифференциальная схема измерения толщины: 1— источник излучения с защитой; 2 — контролируемый материал: 3- детекторы излучения; 4 — усилитель; 5 — регистрирующий при­бор; 6 — поглощающий клин.

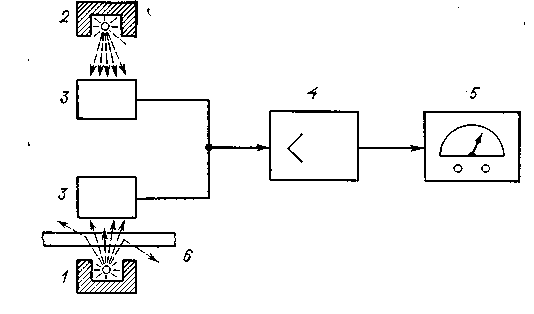

Рис. 10.10. Балансный метод измерения толщины:

1 - рабочий источник излучения с защитой; 2 - компенсацион­ный источник излучения с защитой; 3 - детекторы излучения; 4 - усилитель; 5 - регистрирующий прибор: 6 - измеряемый материал.

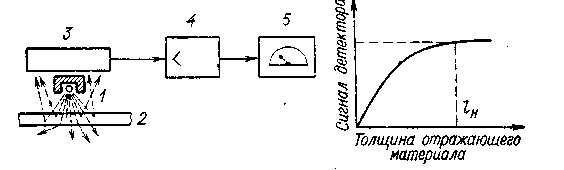

Рис. 10.11. Схема измерения толщины по отраженному из­лучению и зависимость сигнала детектора от толщины отражающего материала:

1 — источник излучения с защитой; 2 — измеряемый материал; 3— детектор излучения; 4—усилитель; 5—регистрирующий прибор.

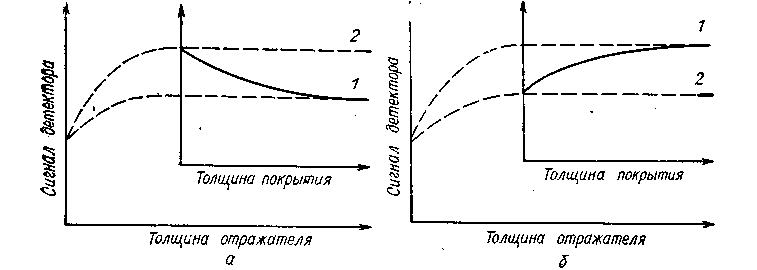

Рис. 10.12. Измерение толщины лакового покрытия на металле (а) и оловян­ного покрытия на жести (б).

ДОЗИМЕТРИЧЕСКИЕ ВЕЛИЧИНЫ

Величины, являющиеся мерой воздействия излучения на вещество		Величины, являющиеся мерой ущерба (вреда) от воздействия на человека при радиационном нормировании		Непосредственно определяемые в измерениях величины, предназначенные для оценки нормируемых величин при радиационном контроле
Физические величины		Нормируемые величины		Операционные величины
