Содержание отчета

1. Эскиз комплектного распределительного устройства с указанием расположения основных функциональных узлов и элементов, органов диагностики и проверки, блокировки и сигнализации.

2. Состав, принцип действия и назначение основных функциональных узлов и элементов (выключателя с приводом, блокировочного комплекта, цепей управления и т. д.).

3. Защитные функции, выполняемые КРУ различных типов и исполнений.

4. Порядок включения и отключения КРУ в различных режимах управления, восстановительные мероприятия после срабатывания защитных устройств, деблокирование КРУ.

5. Порядок проведения проверок устройств защиты, управления и сигнализации.

Выводы.

Лабораторная работа №15.

ИЗУЧЕНИЕ КАБЕЛЕЙ И СПОСОБОВ ИХ ПРИСОЕДИНЕНИЯ И СОЕДИНЕНИЯ

Рабочая программа.

1. Изучение основных элементов и конструкции кабелей гибких, особо гибких, бронированных.

2. Приобретение навыков в расшифровке обозначений и марок кабелей.

3. Изучение конструкции кабельных вводов, проходных зажимов и способов присоединения кабелей.

4. Ознакомление со способами соединения кабелей и устройством кабельных муфт и соединителей напряжения.

Самостоятельная подготовка к работе.

Ознакомление с конструкцией и назначением отдельных элементов кабелей, кабельных вводов и кабельных муфт. Определение области применения кабелей.

Л[3] стр. 282-300

Лабораторная установка.

Лабораторная установка представляет собой набор образцов различных кабелей (силовых, контрольных, телефонных, бронированных, гибких и особо гибких), кабельных муфт, соединителей напряжения и кабельных вводов.

Порядок выполнения работы.

1. Ознакомление с назначением и выполнением основных элементов представленных в лаборатории кабелей (силовыми и вспомогательными жилами, экранами, защитными оболочками, взаимным расположением жил, шагом свивки и др.).

2. Изучение конструкции кабельных вводов для присоединения кабелей и муфт для их соединения.

3. Ознакомление с основными методами разделки кабеля, присоединения кабеля, к проходным зажимам, закрепления кабеля в кабельном вводе.

Содержание отчета.

1. Марки кабелей и область их применения в шахте.

2. Требования к отдельным элементам кабелей.

3. Требования к выполнению соединения и присоединения кабелей.

4. Эскизы соединения или присоединения кабеля.

Выводы.

Лабораторная работа №16

ИЗУЧЕНИЕ И ИССЛЕДОВАНИЕ РУДНИЧНЫХ СВЕТИЛЬНИКОВ И ЭЛЕКТРООБОРУДОВАНИЯ НА 127 В

Рабочая программа

1. Изучение устройства шахтных светильников серий РВЛ, РП, СЗВ и др.

2. Изучение аппаратов питания для электроприемников напряжением 127 В серий АП, АПШ, АОС и др.

3. Приобретение навыков включения-выключения агрегатов питания, ручных электросверл, светильников.

Самостоятельная подготовка к работе

Изучить устройство и принцип действия шахтных светильников серий РП, РВЛ, ДРЛ, СЗВ и др. Обратить особое внимание на способы обеспечения взрывозащиты светильников. Изучить электрические схемы и способы зажигания люминесцентных светильников. Познакомиться с устройством и электрическими схемами пусковых агрегатов различных серий.

Л[2] стр. 579-590, 602-608; Л[3] стр. 744-747.

Устройство лабораторной установки

На специальных стендах в лаборатории установлены шахтные светильники различных серий и пусковые агрегаты типа АП-4.

Порядок выполнения работы

1. Изучение конструкции схем светильников, имеющихся в лаборатории.

2. Ознакомление со схемой и устройством пусковых агрегатов.

3. Изучение выемного блока аппаратной камеры, блока защиты от утечек тока на землю и других элементов, электромеханическую блокировку крышки, вводную и выводную камеры.

Содержание отчета

1. Эскиз одного из шахтных светильников – по заданию преподавателя.

2. Электрическая схема одного из люминесцентных светильников (по заданию преподавателя).

3. Электрическая схема пускового агрегата.

Выводы.

Лабораторная работа №17.

ИССЛЕДОВАНИЕ МАКСИМАЛЬНОЙ ТОКОВОЙ ЗАЩИТЫ

ПОВЕРХНОСТНЫХ ПОДСТАНЦИЙ

Рабочая программа.

1. Изучение принципа работы, конструкции и схем максимальной токовой защиты электромагнитного и индукционного токов.

2. Исследование электромагнитного реле РТ-40.

3. Исследование индукционного реле РТ-82.

Самостоятельная подготовка к работе.

Студент должен ознакомиться с принципом действия, устройством и схемами электромагнитных и индукционных токовых реле, назначением промежуточного и указательного реле.

Л[2] стр. 207-209, Л[3] стр. 393-402

Лабораторная установка.

В состав лабораторной установки входят реле электромагнитного типа РТ-40, индукционного типа РТ-82, промежуточное реле РП, указательное реле РУ-21, трансформаторы, амперметры и электрический секундомер ПВ-53Щ, ЛАТР.

Порядок выполнения работы.

1. Ознакомление с реле РТ-40, РТ-82, РП, РУ-21.

2. Определение фактического тока срабатывания, тока возврата реле и погрешности срабатывания.

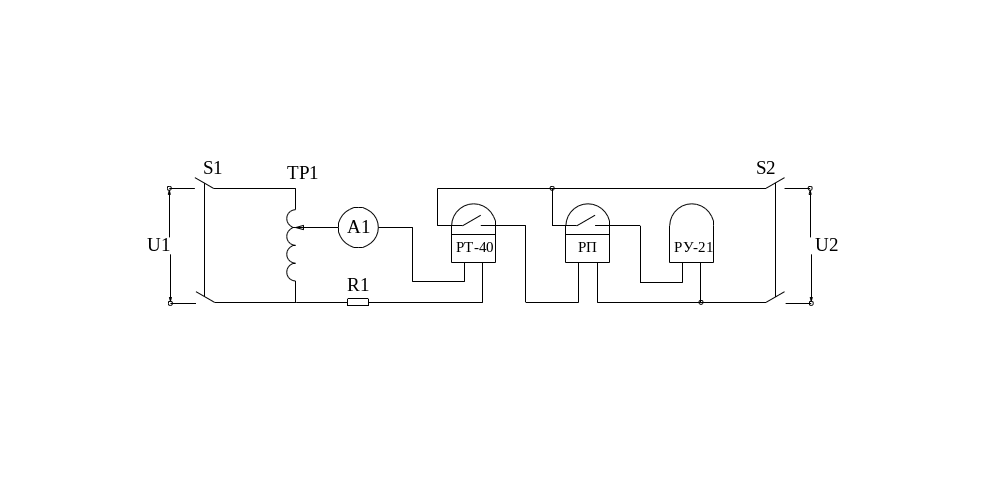

Работу выполняют по схеме рис. 1. в следующем порядке:

• на шкале реле РТ-40 устанавливают определенную уставку срабатывания I_у;

• по средством трансформатора ТР1 увеличивают величину тока в обмотке реле РТ-40 до его срабатывания, I_ср. При этом сработают также промежуточное реле РП и указательное РУ-21;

• по показанию амперметра А1 устанавливают фактический ток срабатывания;

• затем снижают величину тока в обмотке реле РТ-40 до его возврата в исходное положение. По показанию амперметра определяют ток возврата;

• определяют погрешность срабатывания реле по формуле

• полученные данные вносят в таблицу 1.

Рис. 1. Схема исследования реле РТ-40

Таблица 1. – Определение характеристик

токового реле РТ-40.

№ результата измерения	Уставка тока срабатывания, А	Фактический ток срабатывания, А	Ток возврата, А	Погрешность, %
1	2	3	4	5
