7.2. Внешние подключения
Предусмотрены
четыре разъема: X1
– разъем для подключения к процессорной
системе (линии данных, линии адреса,
сигнал
,
выход тактового сигнала с генератора),
X2
– разъем для подключения приемника
выхода схемы (6 выходов), X3
– разъем для подключения питания. Для
подключения выбраны штыревые разъемы.
7.3. Схема узла
Принципиальная электрическая схема узла и спецификация к ней представлены в приложении А.
На рисунке 21 приведен селектор адреса.
Рисунок 21
На рисунке 22 приведена схема выработки сигнала READY.
Рисунок 22
На рисунке 23 приведена схема устройства управления.
Рисунок 23
На рисунке 24 приведена итоговая схема.
Рисунок 24
7.4. Итоговое макетирование схемы

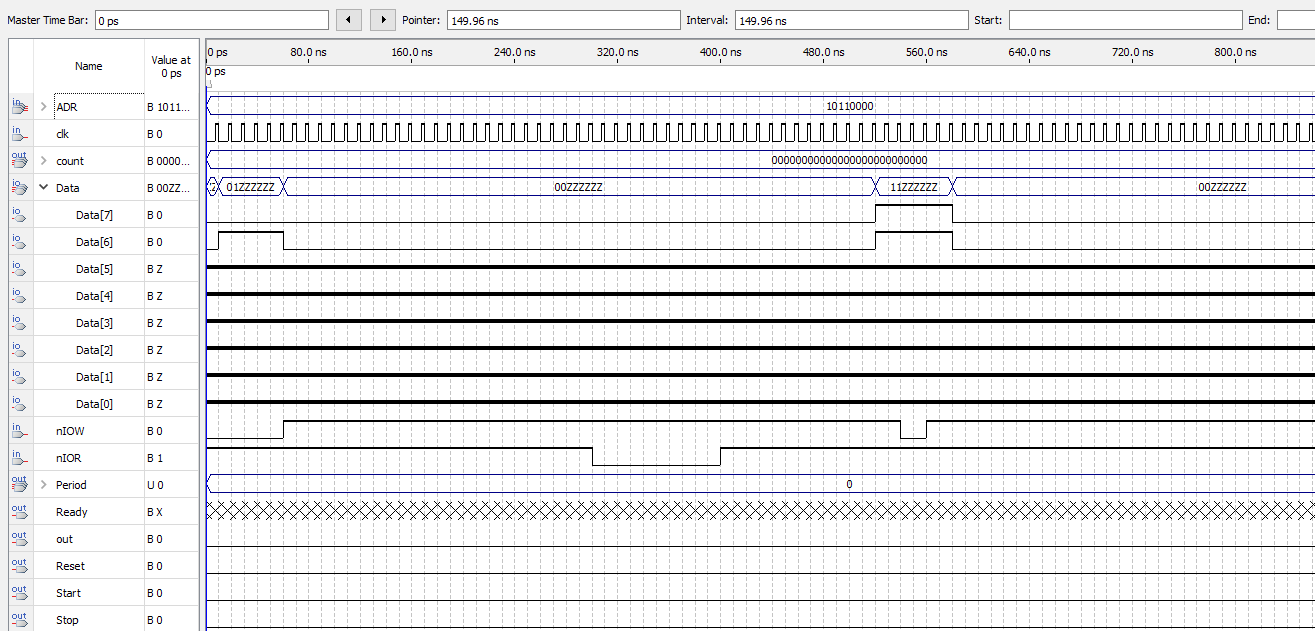

На рисунках 25 приведено функциональное моделирование конечного варианта схемы.
Рисунок 25
На рисунке 26 приведено временное моделирование конечного варианта схемы. Задержка около 10 нс.
Рисунок 26
На рисунке 27 приведено функциональное моделирование конечного варианта схемы, если адрес, поступивший на селектор, меньше 80h. Как можно увидеть, устройство не реагирует на адрес, ошибочно поступивший на шину адреса.
Рисунок 27
На рисунке 28 приведено
временное моделирование конечного
варианта схемы, если во время периода
№ 2 на формирователь подается сигнал
Stop.
Как видно из моделирования, формирователь
остановится только после завершения
текущего периода. Также во время периода
№ 1 подается сигнал
и в шину данных
передается номер текущего периода (1).
Рисунок 28
Заключение
Были проанализированы два варианта формирователя импульсной последовательности, формирующих на выходе заданные последовательности импульсов, выбран 2 вариант формирователя, основанный на регистре, разработан генератор ГТИ. Устройства реализованы на базе ПЛИС Altera Cyclone II (EP2C8208C8N). Входные сигналы формирователь получает от ГТИ, а выходная последовательность периодична с периодом ТР=25. Количество периодов работы фиксируется (их максимальное число 100).
Работа данных схем протестирована с помощью моделирования в САПР Quartus II.
Список использованных источников
1. Методические указания к курсовому проектированию / Сост.: Р.И. Грушвицкий, Е.П. Угрюмов. СПб.: Изд-во СПбГЭТУ «ЛЭТИ», 2011.
1. Угрюмов Е.П. Цифровая схемотехника: учеб. пособие для вузов.— БХВ-Петербург, 1-е изд. 2000 г., 2-е изд. 2006 г., 3-е изд. 2010 г.— 797 c.
2. Комолов Д.А., Мяльк Р.А., Зобенко А.А., Филиппов А.С. Системы ав- томатизированного проектирования фирмы Altera MAX+plus II и Quartus II.Краткое описание и самоучитель.– М.: ИП РадиоСофт, 2002 – 352 с.
3. Артамонов А.Б., Смирнов А.М. Интерфейсные БИС микропроцессор- ных комплектов: учеб. пособие./ ЛЭТИ.— Л.,1990.
4. www.altera.com/literature/catalogs/lpm.pdf (Справочник по элементам LPM).
5. Логические ИС КP1533, КР1554: Справочник: В 2-х частях / И. И. Петровский, А. В. Прибыльский, А. А. Троян, В. С. Чувелев. — М.: БИНОМ, 1993. — 496 с.
Приложение а
Схема Гост
