308 |
|
|
|
Метран 961 |
|
|
|
|
|
|
Измерение электрических сигналов в виде силы, |
|||
напряжения постоянного тока и сопротивления постоянному току |
||||
|
|
|
|
Таблица 4 |
|
|
|
|
|
Функция |
|
Диапазон |
Единица младшего |
Пределы допускаемой основной погрешности в |
|
разряда |
диапазоне температур от 15 до 35°С, ±(%ИВ+%ВПИ) |
||
|
|
|
||
|
|
|
|
|
Измерение силы постоянного тока |
|
±(0$20) мА |
0,001 мА |
0,06%+0,04% |
(доступна функция корнеизвлечения) |
|
|||
|
|
|
|
|
|
|
|
|
|
Измерение напряжения постоянного |
|
±(0$100) мВ |
0,01 мВ |
0,06%+0,04% |
тока |
|
±(0$1) В |
0,1 мВ |
|
|
|
|||
|
|
|
|
|
Измерение сопротивления |
|
(0$325) Ом |
0,1 Ом |
0,06%+0,04% |
постоянному току |
|
|||
|
|
|
|
|
|
|
|
|
|
ИВ $ значение измеряемой величины, ВПИ $ верхний предел измерения.
z Дополнительная погрешность в диапазоне температур от $10 до 15°С и от 35 до 60°С не превышает ±0,05%ВПИ на каждые 10°С при измерении тока, напряжения и сопротивления и не превышает предельную основную погрешность на каждые 10°С при измерении выходных сигналов ТС и ТП
z Время отклика на 90%$е изменение сигнала не превышает 0,2 с для токового входа
z Детектирование обрыва подключенной термопары или термопреобразователя сопротивления
Дискретные выходы. Сигнализация и регулирование
Реле сигнализации $ перекидного типа, присутствует во всех исполнениях. Может использоваться и для регулирования. Дополнительно, в зависимости от конфигурации, имеются 2 управляющих реле или 2 оптосимистора.
Коммутируемые напряжения и токи: $ реле сигнализации:
активная нагрузка ~250 В / =30 В / 3 А
реактивная нагрузка ~250 В / =30 В / 1 А (COSϕ = 0,75…0,8) $ управляющее реле:
активная нагрузка ~250 В / =30 В / 7 А
реактивная нагрузка ~250 В / =30 В / 4 А (COSϕ = 0,75…0,8) $ оптосимистор с детектором перехода напряжения через ноль
допускаемое напряжение до ~265 В максимальный допускаемый ток ~1 А.
На лицевой панели светодиодная индикация состояния каждого выхода.
Логика управления каждым выходом определяется одной (SP) или двумя уставками (SP.H, SP.L) и значением гистерезиса срабатывания (H).

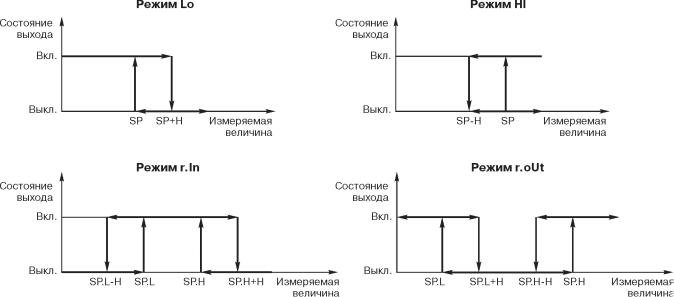

На рис.2 представлены режимы работы дискретных выходов при использовании для сигнализации и позиционного управления.
Рис.2. Режимы работы дискретных выходов.
Для выхода сигнализации при наличии релейных или оптосимисторных выходов доступен режим таймера (см.рис.3).
![](/html/43606/811/html_Uv_gS7oLXY.LfK4/htmlconvd-C4Cx3T309x1.jpg)
Метран 961 |
309 |
|
|
Рис.3. Пример работы выхода сигнализации в режиме таймера.
В режиме таймера выход сигнализации находится в выключенном состоянии, при достижении значения измеряемой величины, равного уставке выхода 1, запускается таймер на интервал времени, определяемый параметром A.TMR. По истечении интервала времени выход сигнализации включается.
Токовый выход
Токовый выход по ГОСТ 26.011$80 (исполнение /Т): $ гальваническая изоляция от остальных цепей прибора; $ пределы генерации тока $0,5…22 мА; $ не требует внешнего источника питания;
$ сопротивление нагрузки не более 2500 Ом для сигнала 0$5 мА и не более 600 Ом для сигнала 0$20 мА;
$ предел допускаемой основной погрешности генерации тока ±(0,06%·I + 8 мкА) в диапазоне температур 15...35°С, где I $ генерируемое значение тока; $ дополнитительная погрешность на каждые 10°С вне диапазона температур 15...35°С не более предела основной погрешности.
Цифровые интерфейсы и прикладное программное обеспечение
Регулятор в исполнении "RS485" обеспечивает поддержку протокола MODBUS RTU в сети на основе физического уровня RS485. Для встраивания в АСУТП пользователям предоставляется:
$ описание ModBus$команд, поддерживаемых прибором;
$ ОРС$сервер, обеспечивающий доступ к прибору из SCADA$систем.
Поставляется также сервисное программное обеспечение (ПО) для персонального компьютера (ПК), позволяющее с помощью интерфейса RS485 дистанционно конфигурировать прибор с ПК.
Вотсутствии опции "RS485", но при заказе кабель$адаптера RS232 (один на несколько измерителей$регуляторов) в комплекте
споследним также поставляется ПО для конфигурирования прибора с ПК.
310 |
|
|
|
Метран 961 |
|
|
|
||
ОТОБРАЖЕНИЕ ИНФОРМАЦИИ |
"1Р2С", критерий А; |
|
||
|
|
|
$ со степенью жесткости 2 (1 кВ) при подаче помехи по схеме |
|
Светодиодное табло состоит из: |
|
«провод$земля» и со степенью жесткости 1 (0,5 кВ) при подаче |
||
$ 4$х разрядного цифрового индикатора с высотой символа |
помехи по схеме «провод$провод» для аналогового входа, |
|||
20 мм, что удовлетворяет стандарту по эргономике |
встроенного источника питания (в исполнениях "БП"), токового |
|||
ГОСТ 29.05.002$82 при дальности наблюдения до 7 м; |
аналогового выхода (в исполнениях "Т"), сетевого интерфейса |
|||
$ двухцветного шкального индикатора (bargraph), |
(в исполнениях "RS485"), критерий B. |
|
||
имитирующего отрезок числовой оси, для пропорционального |
Измеритель$регулятор устойчив к импульсным |
|||
отображения значения измеряемой величины относительно |
наносекундным помехам по ГОСТ Р 51317.4.4$99 (МЭК 61000$ |
|||
выбранных границ. |
|
|
4$4$95): |
|
|
|
|
$ степень жесткости испытаний 3 (2 кВ) для помехи "провод$ |
|
|
|
|
земля", критерий А; |
|
НАСТРОЙКА И КОНФИГУРИРОВАНИЕ |
$ степень жесткости испытаний 2 (1 кВ) для помехи "провод$ |
|||
|
|
|
провод", критерий А; |
|
Настройку и конфигурирование регулятора можно |
Измеритель$регулятор устойчив к электроста$ |
|||
осуществить: |
|
|
тическим разрядам по ГОСТ Р 51317.4.2$99 (МЭК 61000$4$2$ |
|
$ вручную с помощью кнопок регулятора; |
|
95). Степень жесткости испытаний 2 (4 кВ воздушный разряд), |
||
$ удаленно с ПК программой конфигурирования через |
критерий А. |
|
||
интерфейс RS485, либо, если опция "RS485" отсутствует, через |
Измеритель$регулятор устойчив к динамическим |
|||
технологический интерфейс, подключаемый к порту RS232 |
изменениям напряжения питающей сети по ГОСТ Р 51317.4.11$ |
|||
компьютера. В последнем случае необходим дополнительный |
99 (МЭК 61000$4$11$94): |
|
||
специальный кабель$адаптер, поставляемый по отдельному |
$ к провалам напряжения: степень жесткости 4, критерий А; |
|||
заказу (один на несколько приборов). |
|
$ к прерываниям напряжения: степень жесткости 2 $ критерий А; |
||
|
|
|
степень жесткости 3,4 $ критерий В; |
|
|
|
|
$ к выбросам напряжения: степень жесткости 4, критерий А. |
|
ВСТРОЕННЫЙ БЛОК ПИТАНИЯ ДАТЧИКОВ |
|
|
||
С УНИФИЦИРОВАННЫМ ТОКОВЫМ СИГНАЛОМ |
|
|
||
|
|
|
МАССА |
|
Встроенный блок питания, предназначенный для |
|
|
||
питания преобразователей измерительных по ГОСТ 13384 |
Масса регулятора составляет не более 0,5 кг. |
|||
(исполнение "БП"), имеет следующие характеристики: |
|
|
||
$ выходное напряжение 24 В±1%; |
|
|
|
|
$ рабочий выходной ток до 30 мА; |
|
|
ЭНЕРГОПОТРЕБЛЕНИЕ |
|
$ нестабильность выходного напряжения в рабочем |
|
|
||
диапазоне температур ±1% от номинала; |
|
Мощность, потребляемая от сети 220 В, не превышает |
||
$ ток срабатывания защиты (50±10) мА. |
|
10 Вт. |
|
|
ЭЛЕКТРИЧЕСКАЯ ИЗОЛЯЦИЯ ЦЕПЕЙ |
НАДЕЖНОСТЬ |
|
||
Электрическая изоляция при |
температуре |
Средняя наработка на отказ: не менее 50000 ч. |
||
окружающей среды (23±5)°С и относительной влажности 80% в |
Средний срок службы: не менее 10 лет. |
|||
течение 1 минуты должна выдерживать переменное напряжение |
|
|
||
частотой от 45 до 65 Гц со среднеквадратичным значением: |
|
|
||
$ 1500 В между выводом заземления и остальными цепями; |
ПОВЕРКА |
|
||
$ 1500 В между клеммами питания переменного тока и |
|
|
||
остальными цепями; |
|
|
Межповерочный интервал $ 2 года. |
|
$ 1500 В между дискретным выходом и остальными цепями |
|
|
||
$ 500 В между закороченными контактами аналогового входа, |
|
|
||
встроенного источника питания (в исполнениях "БП") и |
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
|
||
закороченными контактами сетевого интерфейса (в |
|
|
||
исполнениях "RS485"), и закороченными контактами |
Регулятор устойчив к воздействию температуры |
|||
аналогового выхода (в исполнениях "Т") в различных |
окружающей среды от $10 до 60°С. |
|
||
комбинациях. |
|
|
Степень защиты от пыли и влаги по ГОСТ 14254: |
|
|
|
|
$ IP54 для передней панели; |
|
|
|
|
$ IP20 для остальных стенок корпуса. |
|
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ |
|
|
||
Помехоэмиссия |
измерителя$регулятора |
КОМПЛЕКТ ПОСТАВКИ |
|
|
соответствует ГОСТ Р 51522$99. |
|
|
|
|
Измеритель$регулятор устойчив к радиочастотным |
Измеритель$регулятор Метран$961 |
1 шт. |
||
кондуктивным помехам 150 кГц $ 80 МГц по ГОСТ Р 51317.4.6$ |
Руководство по эксплуатации |
1 экз. |
||
99 (МЭК 61000$4$6$96) степень жесткости 2 (3 В |
Паспорт |
1 экз. |
||
среднеквадратическое значение), критерий А. |
|
Диск с ПО: |
|
|
Измеритель$регулятор устойчив к радиочастотному |
$для опции RS485 |
1 шт. |
||
электромагнитному полю в полосе частот 80$1000 МГц по |
$для опции кабель$адаптер RS232 |
1 шт. |
||
ГОСТ Р 51317.4.3, степень жесткости 2 (3 В/м), критерий А. |
Кабель$адаптер RS232 |
1 на несколько |
||
Измеритель$регулятор устойчив к импульсным |
(по отдельному заказу) |
приборов |
||
микросекундным помехам |
большой |
энергии по |
|
|
ГОСТ Р 51317.4.5$99 (МЭК 61000$4$5$95): |
|
|
|
|
$ со степенью жесткости 3 (2 кВ) при подаче помехи по схеме |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА |
|||
«провод$земля» и со степенью жесткости 2 (1 кВ) при подаче |
|
|
||
помехи по схеме «провод$провод» для линий электропитания |
Гарантийный срок эксплуатации $ 18 месяцев со дня |
|||
переменного тока, выхода сигнализации, релейных выходов в |
ввода в эксплуатацию, но не более 24 месяцев с момента |
|||
исполнениях "3Р", оптосимисторных выходов в исполнениях |
изготовления. |
|
