Практическое занятие №10 Тяговой расчет путевого струга.
Цель работ: Определение полного сопротивления движению струг – снегоочистителя.
Исходные данные:
Вес струга – снегоочистителя G = 92т
Длина режущей кромки крыла l = 6.4 м
Толщина срезаемой стружки h = 0.2 м
Угол
раскрытия крыла в плане
= 450
Рабочая
скорость движения струга – снегоочистителя
= 5км/час
Объемная масса грунта (тяжелый суглинок
III
категории)
= 1900 кГ/м3
Расчетный уклон на подъеме пути i = 60/00
Радиус кривой R = 400 м
Вид работы – срезка и планировка грунта на строительстве вторых путей
Расчетная
сила локомотива
= 200 кН
Решение
Определяем полное сопротивление движению струг – снегоочистителя
Сопротивление
грунта резанью
где, K = 0,12 МПа – удельное сопротивление резанью для грунта III категории
Сопротивление перемещению вырезанного и находящегося перед крылом грунта.
,
где Н = 1 м – высота вала грунта; S = 400 – угол естественного откоса грунта
=
0,6 – коэффициент трения грунта по грунту.
Сопротивление перемещению грунта вдоль крыла
,
где
= 0,5 – коэффициент трения грунта по
стали.
Сопротивление перемещению струга – снегоочистителя как подвижной единицы.
Сопротивление движению струга – снегоочистителя в кривых.
Сопротивление движению струга – снегоочистителя от уклона пути
Полная величина сопротивления движению струга – снегоочистителя
=
109+30,2+15,1+1+1,6+5,4=162,5 кН
Для
возможности выполнения стругом –
снегоочистителем и локомотивом заданной
работы необходимо соблюдать неравенства
St
> W
с учетом динамического фактора
(коэффициента запаса
= 1,2),
Расчетная сила тяги локомотива 200 кН будет достаточно для преодоления сопротивлений, возникающих в процессе работы струга – снегоочистителя.

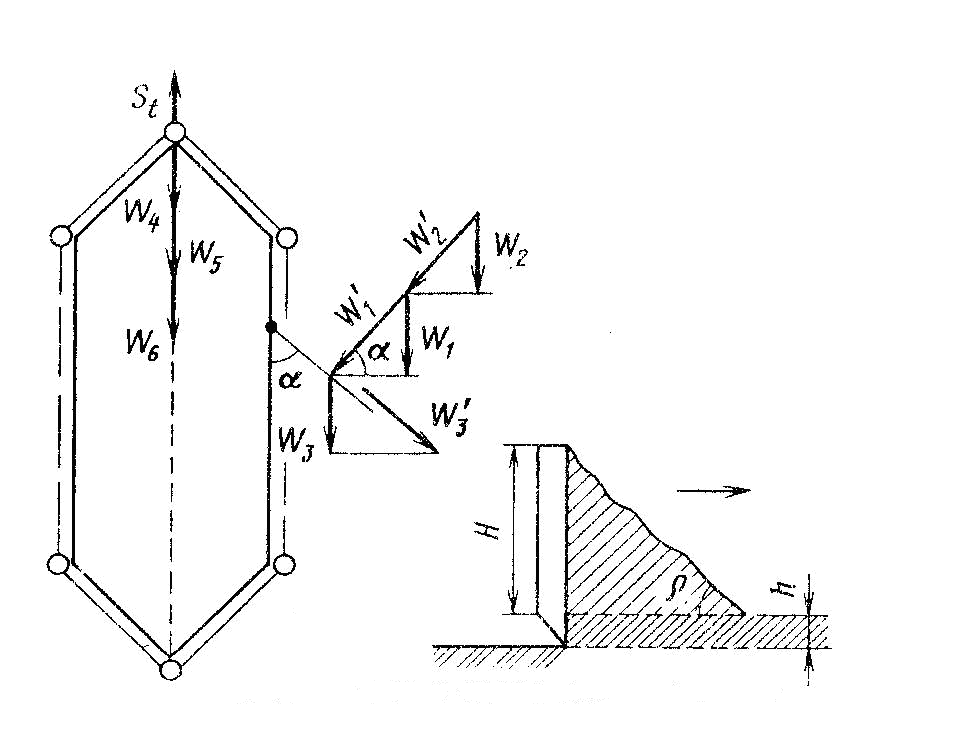

Рисунок 10. Расчетная схема струга-снегоочистителя.
Практическое занятие №11
Расчет лебедки для передвижения пакетов звеньев
Цель работы: определение усилий в канате лебедки, определение мощности двигателя, общее передаточное число механизма.
Исходные данные:
Платформа моторная МПД
Количество лебедок для перетяжки пакетов 2
Тяговое усилие лебедки F = 30000 Н
Длина звена L = 25м
Рельсы Р65
Шпалы деревянные
Эпюра шпал Э = 2000 шт/км
Величина руководящего уклона пути на подъеме i = 0,012
Количество звеньев в пакете n = 5
Количество одновременно перетягиваемых пакетов Zп = 2
Скорость
движения пакетов
= 0,415 м/с
КПД
червячной передачи
= 0,8
КПД
открытой зубчатой передачи
= 0,92
КПД
барабана, обводных блоков
= 0,96
Диаметр роликов роликового конвейера Др = 0,12 м
Диаметр цапф осей роликов d = 0,05 м
Решение
Определение усилий в канате лебедки для перетяжки пакетов
Определяем массу перетягиваемого пакета Q = (Q1+Q2+Q3+Q4+Q5+Q6)n,
где: Q1 – масса рельсов;
Q2 – масса шпал;
Q3 – масса подкладок;
Q4 – масса костылей;
Q5 – масса накладок с болтами;
Q6
– масса противоугонов. Масса
рельсовкг
q1 = 64,9 кг – масса 1 погонного метра рельса Р65
q1 = 64,9*25=1622,5 кг
n1 = 2 – количество рельсов.
Масса
шпал
кг
q2 = 70кг – масса деревянной шпалы;n2 = 50 – количество шпал в одном звене
Количество
шпал в звене при эпюре 2000 шт/км:
Масса
подкладок:
кг q3
= 7,91 – масса одной подкладки
Масса
костылей:
кг
q4 = 0,378 – масса костылей n4 = 500 – количество костылей на звено
Масса
накладок с болтами:
кг
q5 = 23,5 кг – масса накладки;q’5 = 0,82 кг – масса болта с гайкой;
n5 = 20 – количество накладок в пакете;n’5 = 40 – количество болтов в пакете.
Масса
противоугонов:
кг
q6 = 1,28 – масса противоугонов n6 = 68 – количество противоугонов.
Масса рельсошпальной решетки
Q = (Q1+Q2+Q3+Q4+Q5+Q6) = 3245+3500+790+189+503+87=8314 кг
Вес
пакета
Сопротивление трения в роликовых конвейерах от веса пакетов.
где:
= 0,15 – коэффициент, учитывающий трение
реборд роликов о головку рельс;
=
0,0006 – коэффициент трения качения роликов
по рельсу в м;
=
0,02 – коэффициент трения качения в
шарикоподшипниках роликовых опор.
Сопротивление от подъема пути на руководящем уклоне
Усилие
в канате, равное силе сопротивления
передвижению пакетов по роликам конвейера
Определяем мощность двигателя
,
где: tp = 90c – максимальное время работы двигателя в секундах, в цикле передвижки пакетов при условии соблюдения режима ПВ = 25%;
tц = 360с – продолжительность одного цикла передвижки пакетов.
Количество циклов передвижки
циклов/час.
Qкр = 1200 м/час – производительность крана;
ln = 125 м – общая длина пакета.
Продолжительность цикла
сек
К = 1,2 – коэффициент неучтенных сопротивлений, при перетяжке пакетов в кривых.
По каталогу подбираем электродвигатель постоянного тока типа Д-31 мощностью N = 12 кВт, максимальная частота вращения вала n = 1310 об/мин.
Определение общего передаточного числа механизмов.
Частота вращения барабана лебедки
Передаточное число механизма
=
940 об/мин – частота вращения вала
двигателя при установившемся движении
пакетов со скоростью
= 0,415 м/с.

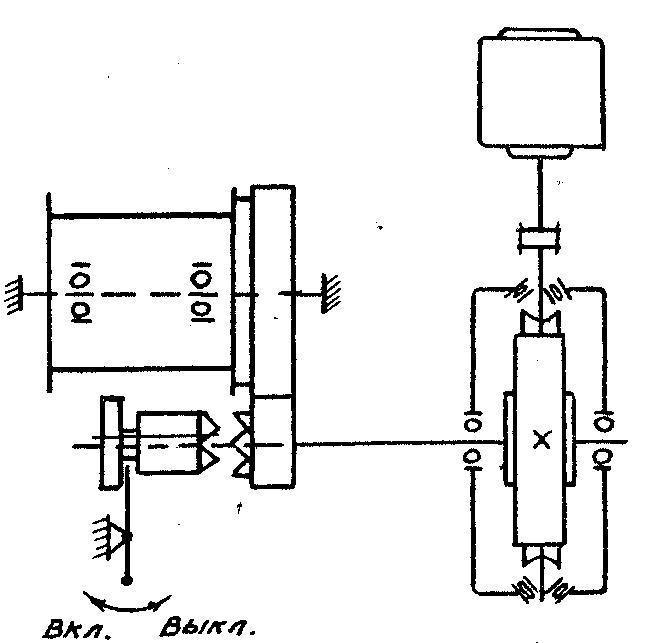

Рисунок 11 - Кинематическая схема лебедки для перетяжки пакетов.
