Национальный Исследовательский Университет «МЭИ»
Институт Радиотехники и Электроники им. Котельникова
Кафедра ФТЭМК
Отчёт по:
Лабораторной работе №5
«ИССЛЕДОВАНИЕ ЭЛЕКТРИЧЕСКОЙ ПРОЧНОСТИ ТВЁРДЫХ ДИЭЛЕКТРИКОВ»
Выполнил:
Москва, 2018
Цель работы — изучение стандартных методов определения электрической прочности твёрдых диэлектриков (электроизоляционных материалов) на переменном токе (частоты 50 Гц) и постоянном токе и определение электрической прочности образцов диэлектриков в зависимости от температуры окружающей среды.
Рис. 3. Измерительное (а) и высоковольтное (б) устройства пробивной установки
Обозначения: 1 – измерительная головка; 2 – рычаг; 3 – подвижный стержень; 4,5 – испытательные электроды; 6 – вмонтированный электрод; 7 – ручка; 8 – две стройки; 9 – прижимные винты; 10 – прижимная планка; 11 – прозрачный защитный щиток; 13 – измерительный кабель; 14 – блокировочный кабель; 15 – индикатор выходного напряжения; 16 – светодиод, индицирующий событие пробоя; 17 – кнопка «ПУСК»; 18,20 – светодиоды; 19 – кнопка «СБРОС»; 21 – клемма; 22 – розетка; 23 – гнездо блокировки сети; 24 – защитная крышка; 25 – сетевой выключатель; 26 – сетевой шнур.
Расчетные формулы
= или =– пробивная напряженность электрического поля (электрическая прочность) []
– пробивное напряжение [В]
d – толщина образца [м]
– среднее квадратическое отклонение
– среднее значение пробивного напряжения [В]
Образец(d) – лакоткань
d = 1 мм
Образец(h) – конденсаторная бумага
h – толщина слоёв (от 2 до 12) [м]
Обработка результатов измерений
-
Таблица для образца d = 1мм
№ |
t, Co |
Uпр. ,кВ |
Епр. , |
1 |
40 |
7,7 |
7,7 |
2 |
60 |
7 |
7 |
3 |
80 |
5,8 |
5,8 |
4 |
100 |
5,4 |
5,4 |
Вычисление пробивных напряженностей электрического поля через формулу :
= 7,7
= 7
= 5,8
= 5,4

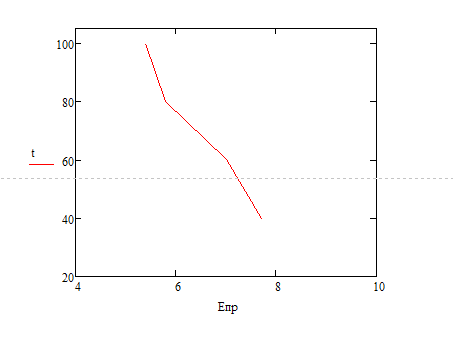

График зависимости электрической прочности () от температуры
Вывод по 1-ому пункту: из графика видно, что с ростом температуры пробивная напряженность электрического поля () уменьшается. Это следует из того, что в данном эксперименте наблюдается тепловой пробой (разновидность электрического пробоя) лакоткани. Его отличительным свойством является уменьшение пробивного напряжения вследствие роста температуры окружающей среды и ухудшения условий теплоотвода. Структурные элементы (молекулы, ионы, макромолекулы и так далее) менее плотно располагаются друг к другу, следовательно, уменьшается напряженность пробоя: длина свободного пробега электронов становится больше, поэтому электроны приобретают достаточную энергию для ионизации атомов или молекул даже при меньшей напряженности приложенных электрических полей.
2) Таблица для образцов с h от 8 до 14 мкм
№ |
h,мкм |
,В |
,кВ |
,кВ |
, |
1 |
8 |
60 |
8.4 |
7.15 |
1050 |
2 |
8 |
51 |
7.15 |
893.8 |
|
3 |
8 |
42 |
5.9 |
737.5 |
|
4 |
12 |
63 |
8.8 |
8.53 |
733.3 |
5 |
12 |
63 |
8.8 |
733.3 |
|
6 |
12 |
57 |
8 |
666.7 |
|
7 |
14 |
66 |
9.25 |
9.25 |
660.7 |
8 |
14 |
66 |
9.25 |
660.7 |
|
9 |
14 |
66 |
9.25 |
660.7 |
Вычисление пробивных напряженностей электрического поля через формулу
= 1050
= 893.8
= 737.5
= = 733.3
= 666.7
= = = 660.7
Расчёт средних квадратических отклонений по формуле :
= 7.15 кВ
= 8.53 кВ
= 9.25 кВ
0.62
0
Графики зависимостей пробивного напряжения () и электрической прочности () от толщины образца (h):
Вывод по 2-ому пункту: проанализировав графики, видим, что с ростом толщины диэлектрика пробивное напряжение () возрастает, а электрическая прочность () уменьшается. Так как мы знаем, что данный пробой является электрическим, следовательно, к образцу прикладывается высокое напряжение. С ростом напряжения повышается электрическое «давление» на диэлектрик, что приводит к образованию пробоя. Из-за того, что толщина диэлектрика растёт (от 8 мкм до 14 мкм), поэтому необходимо увеличивать прикладываемое к нему напряжение. Следовательно, величина пробивного напряжения будет возрастать. Так как электрическая прочность является свойством диэлектрика сохранять электрическое сопротивление под воздействием напряжения, поэтому с ростом величин пробивного напряжения, значения электрической прочности будут уменьшаться.
