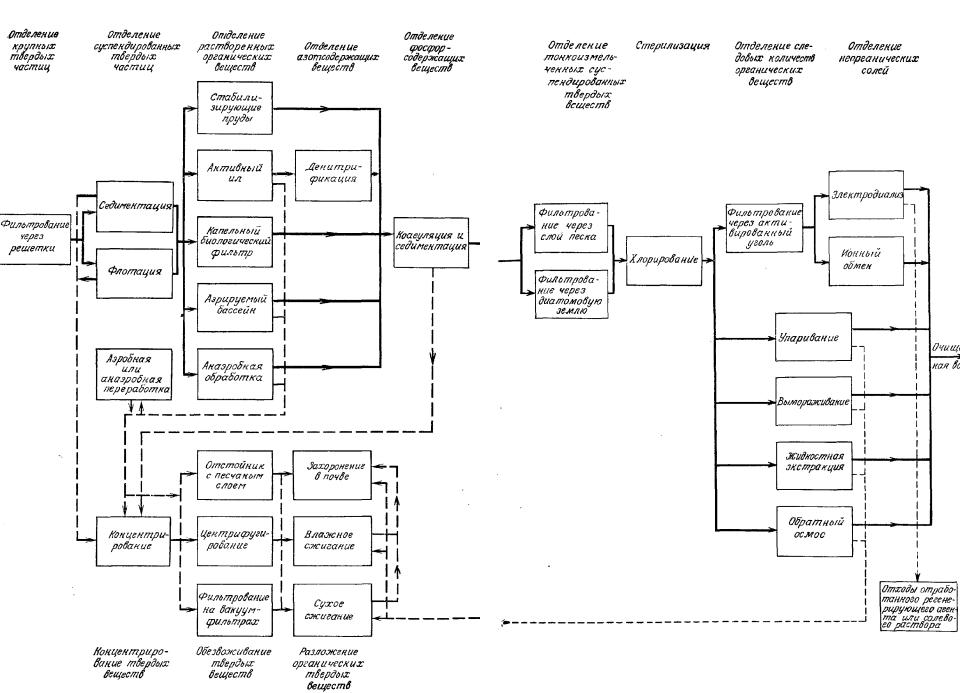

Схема очистки сточных вод
Величины БПК5 и ХПК в водоемах с различной степенью загрязненности
Степень загрязнения |
БПК5, мг |
ХПК, мг |
|
|
(классы водоемов) |
O2/дм |
3 |
О2 /дм3 |
|
|
|
|
||
Очень чистые |
0,5-1,0 |
|
1 |
|
|
|
|
||
Чистые |
1,1-1,9 |
|
2 |
|
|
|
|
||
Умеренно загрязненные |
2,0-2,9 |
|
3 |
|
|
|
|
||
Загрязненные |
3,0-3,9 |
|
4 |
|
|
|
|
||
Грязные |
4,0-10,0 |
|
5-15 |
|
|
|
|
||
Очень грязные |
10,0 |
|
>15 |
|
|
|
|
||
|
|
|
|
|
Показатели очистки |
|
|
Поступление |
Выход |
БПКп, мг О2/л |
|
|
150 –320 |
3 |
В.В., мг/л |
|
|
100 – 300 |
3 – 5 |
NH4+ (N), мг/л |
|
|
12 – 14 |
0,5 |
NO2 –(N), мг/л |
|
|
– |
0,3 |
NO3–(N), мг/л |
|
|
– |
3 – 4 |
P2O5 (P), мг/л |
|
|
7 – 8 |
0,2 |
pH |
|
|
6,5 – 8,5 |
6,5 – 8,5 |
Температура сточной воды, .град. С |
|
|
Не ниже +8 |
– |
|
|
|
|
|
Биологическая очистка сточных вод
Современные очистные установки относятся к сооружениям с искусственными методами биологической очистки, воспроизводящими процессы самоочищения в почвенных условиях (установки с биофильтрами), в водоемах (аэрационные установки с активным илом), в анаэробных условиях.
|
|
анаэробные |
|
аэробные |
|||
|
|||
|
|
Метантенк |
|
|
|
|
|
СОСТАВ БИОЦЕНОЗА АКТИВНОГО ИЛА
•Дисперсные бактерии
•Нитчатые водоросли
•Zoogloea (Z.rmigera)
Активный ил – естественно возникший биоценоз в аэротенках и биофильтрах.
•Нитчатые бактерии Биоценоз – естественное сообщество
•Бактерии флокулированные в хлопьях ила организмов, объединенное естественной• Нитчатые тионовые бактерии
• |
Сапрофитные грибы |
средой обитания. |
|
• |
Бесцветные жгутиковые |
||
|
|||
• |
Мелкие голые амёбы |
|
|
• |
Мелкие раковинные амёбы |
|
|
• |
Крупные раковинные амёбы |
|
|
• |
Свободноплавающие инфузории (крупные формы) |
||
• |
Брюхоресничные инфузории |
|
|
• |
Коловратки (Представитель этого типа Ascomorpha minima — самое мелкое многоклеточное животное, |
||
• |
размер его составляет около 40 микрон) |
|
|
Нематоды (черви – паразиты растений) |
|
||
• |
Прикреплённые инфузории |
|
|
• |
Малощетинковые черви |
|
|
• |
Брюхоресничные черви |
|
|
• |
Сосущие инфузории |
|
|
• |
Тихоходки (тип микроскопических беспозвоночных, близких к членистоногим). |
||
• |
Коловратки хищные |
|
|
• |
Хищные грибы (пожирают нематод) |
|
|
АКТИВНЫЙ ИЛ
Активный ил – естественно возникший биоценоз в аэротенках и биофильтрах.
Биоценоз – естественное сообщество организмов, объединенное естественной средой обитания.
Аэробная очистка в аэротенке
|
•Аэротенк - искусственное |
|
|
сооружение в виде проточного |
|
|
резервуара для биологической |
|
|
очистки сточных вод от |
|
|
органических загрязнений |
|
|
путем окисления их |
|
|
микроорганизмами, |
|

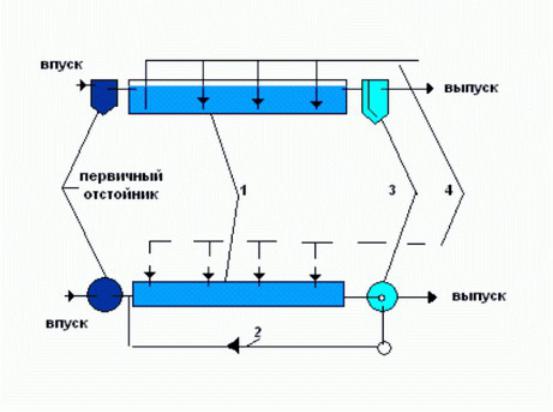

1-аэротенк; 2-циркулирующий активный ил; 3- |
находящимися в аэрируемом |
|
слое. |
||
вторичный отстойник; 4-воздух |
||
|

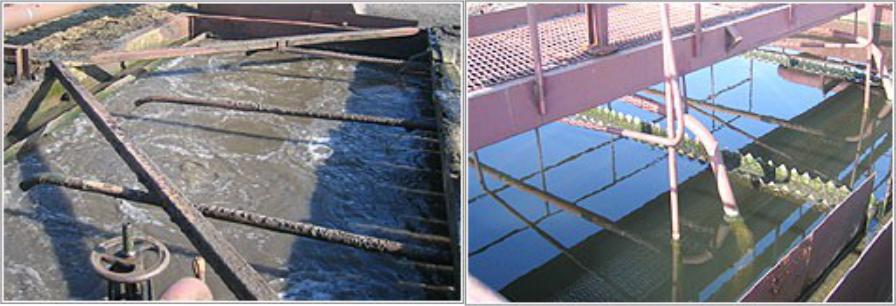

Сток в аэротенке первой ступени |
Сток в третичном отстойнике |
|
(заключительная стадия очистки) |

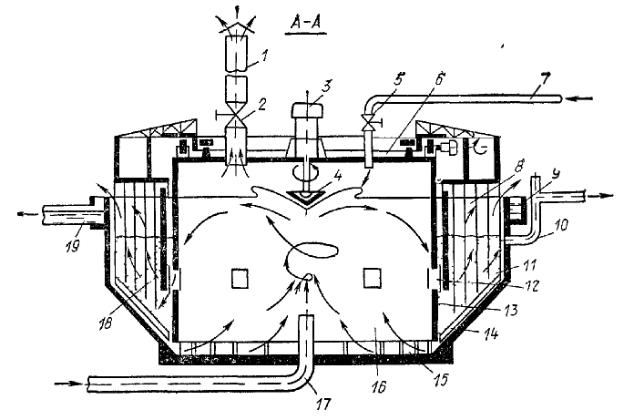

Окситенк
•1 — продувочный трубопровод: 2, 5 — задвижки с электроприводом; 3 — электродвигатель; 4 — турбоаэратор; 6 — герметичное перекрытие; 7 — трубопровод для подачи кислорода; 8 — вертикальные стержни; 9 — сборный лоток; 10 — трубопровод для сброса избыточного ила; 11 — резервуар: 12 — окна для перепуска иловой смеси из зоны аэрации в илоотделитель; 13 — цилиндрическая перегородка: 14 — скребок: 15 —окна для перепуска возвратного ила в зоне аэрации: 16 —зона аэрации; 17 — трубопровод для подачи сточной воды в зону аэрации; 18 — илоотделитель; 19 — трубопровод для выпуска очищенной воды.

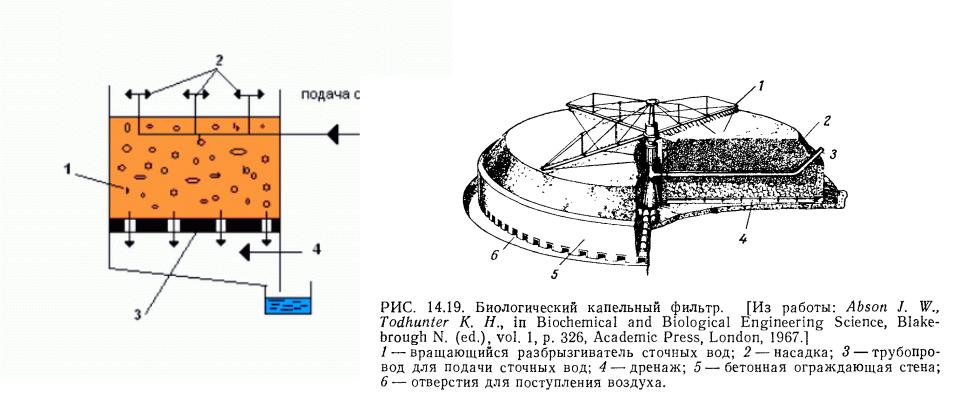

Аэробная очистка в биофильтрах
Биофильтр - сооружение, в котором сточная вода фильтруется через загрузочный материал, покрытый биопленкой, образованной колониями микроорганизмов. Фильтр состоит из фильтрующей загрузки (1); водораспределительного устройства (2); дренажного устройства (3) для удаления очищенной воды; вентиляции (4), с помощью которой поступает необходимый для окисления воздух.
