2.3.2 Пристрої аналізу товщини листів

Аналіз товщини листа може виконуватись у процесі його транспортування у положенні на площині або на ребрі. У першому випадку листи можуть подаватись до аналізатора потоком в 2 … 3 прошарки, у другому – по одному, з певним інтервалом [3, 4, 5, 6]. Аналізатор товщини листів першого варіанту застосовується в МРЛ фірм “Toshiba”, “Telefunken”, вітчизняній МРЛ-2 та інших.

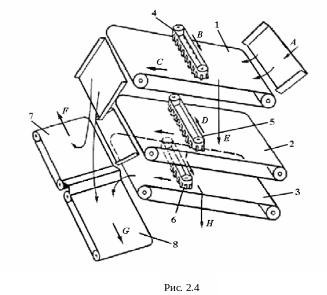

На рис. 2.4 наведена узагальнена кінематична схема скребкового аналізатора товщини листів, який застосовується в АМРЛ фірми “Toshiba” та вітчизняній МРЛ-2 [3, 4, 6]. Основу даного пристрою аналізу та розподілу листів за товщиною складають три стрічкових транспортери 1, 2, 3 зі змонтованими на них поперечними стрічковими скребковими транспортерами 4, 5, 6 та збірні стрічкові транспортери 7, 8.

Скребки прикріплюються до тягового органу поперечного транспортера на відстані 50 мм один від одного, а їхні нижні кінці мають зазор зі стрічкою продольного транспортера, величина якого визначається максимально допустимою товщиною листа.

Продольні осі транспортерів 1, 3 співпадають та зміщені відносно продольної осі транспортера 2 на деяку відстань у напрямку D. Напрямок руху D скребкового транспортера 5 є протилежним напрямку руху В скребкових транспортерів 4, 6.

Кореспонденція надходить із вакуумного формувача у напрямку А та рухається по стрічці транспортера 1 до скребкового транспортера 4. Під дією скребків транспортера 4 листи з верхніх прошарків, а також товсті листи нижнього прошарку зміщуються у напрямку В, на край стрічки транспортера 1, та під дією сили тяжіння потрапляють на стрічку транспортера 2 (напрямок Е). Листи нижнього прошарку, з допустимою товщиною проходять у зазор між скребками і стрічкою та потрапляють на збірний конвейєр 5 (напрямок С). Листи, що надходять з транспортера 1 до транспортера 2, обробляються анологічно, з тією різницею, що під дією скребкового транспортера 5 вони надходять на збірний транспортер або рухаються в напрямку D, на край стрічки конвейєра 2 та потрапляють на стрічку конвейєра 3. Під дією скребкового транспортера 6 листи з допустимою товщиною потрапляють до збірного конвейєра, а товсті листи рухаючись у напрямку В на край стрічки транспортера 3 та за її межі, надходять у накопичувач товстих листів (напрямок Н). Стандартні за товщиною листи надходять по транспортерах 7, 8 на подальше оброблення (напрямки F, G).

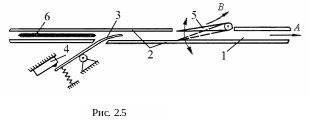

Кінематична схема більш простого пристрою аналізу товщини листів, що рухаються у положенні на довгому ребрі, з відповідним інтервалом для можливості їх комутації (селекції) наведена на рис. 2.5 [4].

Пристрій складається із конвейєрного носія листів з вузькою стрічкою 1 та високих бортів 2, щупа 3 – один кінець якого сприймає тиск бокової сторони листа, а другий – вмикає та вимикає мікроперемикач 4 для керування електромагнітом клапана 5.

Листи рухаються на довгому ребрі у напрямку А. Товсті листи натискують на щуп, він відхиляється та діє на електроперемикач, який у свою чергу, вмикає електромагніт приводу клапана 5, клапан повертається та направляє товсті листи у напрямку В до накопичувача товстих листів.

Слід зауважити, що застосування такого пристрою аналізу потребує формування потоку з інтервалом між листами, величина якого залежить від швидкості транспортування листів та швидкодії клапана. Формування такого потоку здійснюється спеціальним пристроєм – сепаратором, який є необхідним функціональним вузлом АМРЛ, АЛШМ, та АЛСМ і розглядається нижче. Специфіка конструкції сепаратора потребує попереднього вилучення товстих листів. Тому в АМРЛ пристрій аналізу товщини листів встановлюється перед сепаратором (рис. 2.1).
