Порядок виконання роботи
Визначити погрішність ТОП по температурі ТТОП.
З (1) знайти допустиму погрішність ВК по температурі
.Визначити допустиму погрішність ВК по опору .
Виконати обробку результатів експериментальних досліджень (див. табл.2) погрішності ВК, що проведені відповідно до структурної схеми рис.2.
Визначити фактичне значення погрішності ВК
.
За межу фактичної НСП ВК
прийняти
.
RM – магазин опорів (набор зразкових мір)

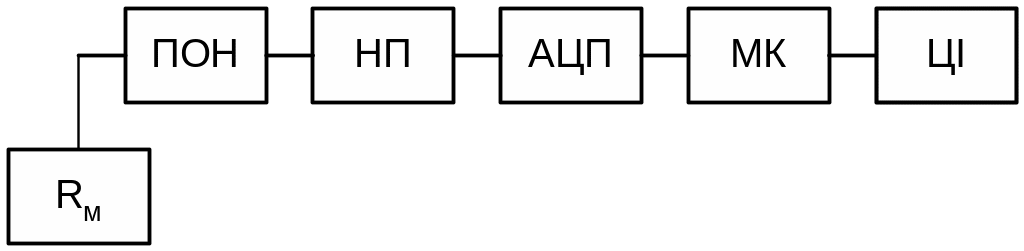

Рис. 2 Структурна схема експериментального дослідження погрішностей ВК
Порівняти набуте значення фактичної погрішності ВК з допустимою і зробити відповідні висновки.
Табл. 2 Протокол метрологічої атестації
Вариант |
|
|
|
|
|
Rвим, Ом |
|
|
|
|
|
1 |
99,95 |
103,92 |
107,89 |
111,86 |
115,82 |
119,79 |
123,76 |
127,73 |
131,7 |
135,67 |
139,63 |
2 |
99,97 |
103,97 |
107,97 |
111,96 |
115,96 |
119,96 |
123,96 |
127,96 |
131,95 |
135,95 |
139,95 |
3 |
99,86 |
103,84 |
107,82 |
111,8 |
115,78 |
119,76 |
123,74 |
127,72 |
131,7 |
135,68 |
139,67 |
4 |
100,19 |
104,15 |
108,12 |
112,08 |
116,04 |
120 |
123,96 |
127,92 |
131,88 |
135,85 |
139,81 |
5 |
99,89 |
103,91 |
107,92 |
111,94 |
115,96 |
119,97 |
123,99 |
128,01 |
132,02 |
136,04 |
140,06 |
6 |
99,8 |
103,8 |
107,8 |
111,8 |
115,81 |
119,81 |
123,81 |
127,82 |
131,82 |
135,82 |
139,83 |
7 |
100,04 |
104,01 |
107,97 |
111,94 |
115,9 |
119,87 |
123,83 |
127,8 |
131,76 |
135,73 |
139,69 |
8 |
99,91 |
103,92 |
107,94 |
111,95 |
115,96 |
119,97 |
123,99 |
128 |
132,01 |
136,02 |
140,04 |
9 |
99,98 |
103,97 |
107,95 |
111,93 |
115,92 |
119,9 |
123,88 |
127,87 |
131,85 |
135,84 |
139,82 |
10 |
100,08 |
104,1 |
108,12 |
112,13 |
116,15 |
120,17 |
124,19 |
128,21 |
132,22 |
136,24 |
140,26 |
11 |
100,07 |
104,06 |
108,04 |
112,03 |
116,01 |
120 |
123,98 |
127,97 |
131,95 |
135,94 |
139,92 |
12 |
100,23 |
104,28 |
108,33 |
112,38 |
116,43 |
120,48 |
124,54 |
128,59 |
132,64 |
136,69 |
140,74 |
13 |
99,81 |
103,85 |
107,88 |
111,92 |
115,95 |
119,99 |
124,03 |
128,06 |
132,1 |
136,14 |
140,17 |
14 |
99,81 |
103,8 |
107,78 |
111,77 |
115,76 |
119,74 |
123,73 |
127,72 |
131,71 |
135,69 |
139,68 |
15 |
100,12 |
104,1 |
108,08 |
112,06 |
116,05 |
120,03 |
124,01 |
128 |
131,98 |
135,96 |
139,94 |
16 |
100,21 |
104,23 |
108,25 |
112,28 |
116,3 |
120,33 |
124,35 |
128,37 |
132,4 |
136,42 |
140,45 |
17 |
100,24 |
104,24 |
108,23 |
112,23 |
116,23 |
120,23 |
124,22 |
128,22 |
132,22 |
136,22 |
140,21 |
18 |
99,93 |
103,93 |
107,93 |
111,94 |
115,94 |
119,94 |
123,94 |
127,95 |
131,95 |
135,95 |
139,95 |
19 |
100,09 |
104,11 |
108,13 |
112,15 |
116,16 |
120,18 |
124,2 |
128,22 |
132,24 |
136,26 |
140,28 |
20 |
99,85 |
103,89 |
107,92 |
111,95 |
115,99 |
120,02 |
124,06 |
128,09 |
132,13 |
136,16 |
140,2 |
21 |
100,12 |
104,13 |
108,14 |
112,15 |
116,16 |
120,17 |
124,18 |
128,18 |
132,19 |
136,2 |
140,21 |
22 |
99,83 |
103,83 |
107,82 |
111,82 |
115,81 |
119,81 |
123,81 |
127,8 |
131,8 |
135,79 |
139,79 |
23 |
99,91 |
103,86 |
107,81 |
111,76 |
115,71 |
119,66 |
123,61 |
127,55 |
131,5 |
135,45 |
139,4 |
24 |
99,94 |
103,95 |
107,96 |
111,96 |
115,97 |
119,98 |
123,98 |
127,99 |
132 |
136 |
140,01 |
25 |
99,82 |
103,77 |
107,72 |
111,67 |
115,62 |
119,57 |
123,52 |
127,47 |
131,42 |
135,36 |
139,31 |
Rм, Ом |
100 |
104 |
108 |
112 |
116 |
120 |
124 |
128 |
132 |
136 |
140 |
Табл.1 Варіанти завдань
Варіант |
Кт_ТСП |
Кт_терм |
1 |
C |
1,5 |
2 |
A |
0,5 |
3 |
C |
1,5 |
4 |
B |
1 |
5 |
A |
0,5 |
6 |
B |
1 |
7 |
C |
1,5 |
8 |
A |
0,5 |
9 |
B |
1 |
10 |
C |
1,5 |
11 |
A |
0,5 |
12 |
C |
2,5 |
13 |
B |
1 |
14 |
C |
1,5 |
15 |
A |
0,5 |
16 |
C |
2 |
17 |
C |
1,5 |
18 |
A |
0,5 |
19 |
C |
1,5 |
20 |
B |
1 |
21 |
B |
1 |
22 |
B |
1 |
23 |
C |
2,5 |
24 |
A |
0,5 |
25 |
C |
2,5 |
ЗМІСТ ЗВІТУ
Звіт з лабораторній роботі повинен включати:
Найменування і мета роботи.
Варіант завдання.
Структурну схему електронного термометра.
Структурну схему експериментального дослідження погрішностей ВК.
Протокол метрологічної атестації.
Розрахунок похибок вимірювального каналу.
Висновок про успішність метрологічнї атестації електронного термометра.
