Техника высоких напряжений Коллоквиум I Изоляция лэп и ру высокого напряжения
Классификация изоляторов.
Материалы, используемые для изготовления изоляционных конструкций.
Общие требования к конструкциям изоляторов и принципы их выполнения.
Конструкции аппаратных изоляторов.
Конструкции линейных изоляторов.
Изоляция силовых трансформаторов.
Изоляция конденсаторов.
Изоляция вращающихся машин.
Характеристики линейных и станционно-аппаратных изоляторов.
Распределение напряжения вдоль гирлянды изоляторов.
Выбор изоляторов для ЛЭП и РУ.
Особенности работы изоляции на деревянных опорах.
Изоляционные расстояния в РУ. Выбор изоляции по нормативным документам.
Изоляционные расстояния на ЛЭП.
Эксплуатационный контроль линейной и подстанционной изоляции.
1. Классификация изоляторов
По условиям эксплуатации изоляторы подразделяются на конструкции для работы в помещении (для внутренней установки) и для работы на открытом воздухе (для наружной установки). Изоляторы изготавливаются для районов умеренного (У), холодного (Х) и тропического (Т) климата.
Категории размещения изоляторов для работы в помещении — 2, 3, а для работы на открытом воздухе — 1. В зависимости от районов с различной степенью загрязненности последние выпускаются с нормальной (категория А), усиленной (Б) и особо усиленной (В) внешней изоляцией, различающейся длинами пути утечки при прочих равных условиях. По своему назначению изоляторы подразделяются на опорные, проходные и линейные с нормируемым соответствующим стандартом электрической и механической нагрузками. Каждый тип изолятора имеет разновидности, которые различаются по конструктивному исполнению, техническим характеристикам и условиям эксплуатации. Для каждого класса напряжения однотипные изоляторы изготавливаются на различные механические нагрузки. Классификация изоляторов приведена в таблице 1.1.
Таблица 1.1 – Классификация изоляторов
По назначению |
По конструктивному исполнению |
|
|
Для работы в помещении |
для работы на открытом воздухе |
Опорные |
С гладкой поверхностью С ребристой поверхностью |
Штыревые Стержневые |
Проходные |
1. С токоведущими шинами 2. Без токопроводов |
Для наружно-внутренней установки с нормальной и усиленной изоляцией |
Высоковольтные вводы |
— |
Герметичного исполнения Негерметичного исполнения |
Линейные |
— |
1. Штыревые Тарелочные Стержневые |
Рисунок 1.1 – Стержневой опорный изолятор типа ОФ-10 для закрытых РУ
Опорно-стержневые изоляторы применяются в ЗРУ и ОРУ для крепления на них токоведущих шин или контактных деталей. Обозначение изоляторов, например, ОФ-35-375: опорный, фарфоровый на 35 кВ, с минимальой разрушающей силой на изгиб 375 даН. Опорно-стержневые изоляторы наружной установки отличаются большим количеством ребер, чем изоляторы внутренней установки. Обозначение, например, ОНС-35-2000: опорный изолятор, наружной установки, стержневой на 35 кВ, с минимальной разрушающей силой 2000 даН.

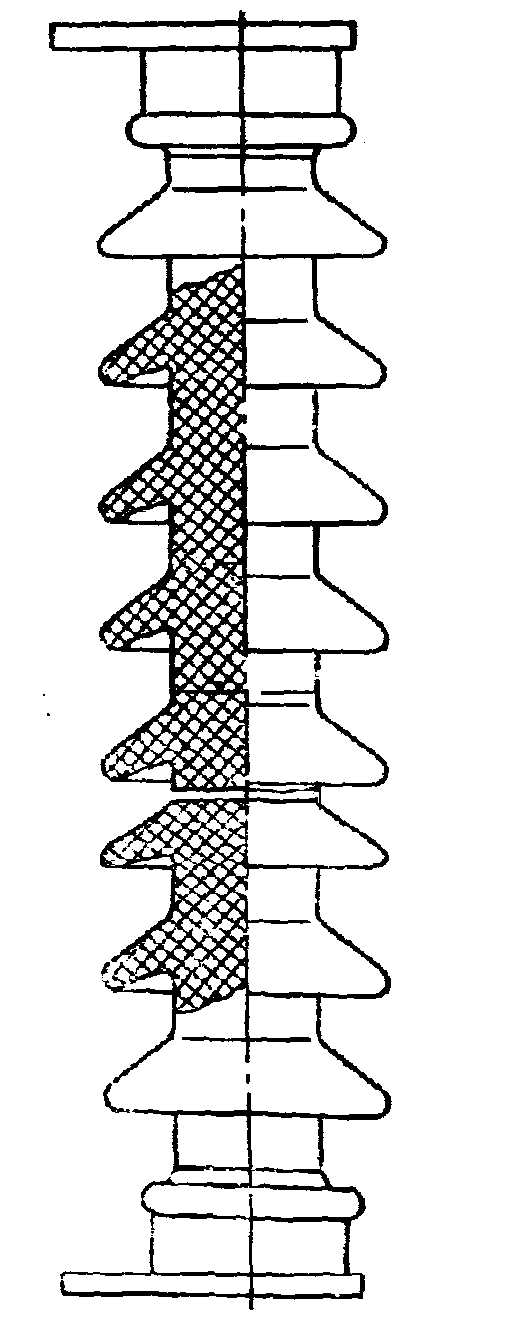

Рисунок 1.2 – Опорно-стержневой изолятор СТ-110
|
Рисунок 1.3 – Штыревой опорный изолятор типа ОНШ-35 для открытых РУ
|
