3.3. Вкладка «Детальная карта».
Вкладка «Детальная карта» содержит информацию о:
- путях прохождения сигнала в проложенных соединениях (основной и резервный тракт);
- номерах виртуальных контейнеров, используемых в соединении;
- о номерах портов назначения.
Вкладка имеет вид в соответствии с рисунком 40.
Рис. 40
Разделы «Детальная карта» и «Все соединения» служат для более подробного просмотра типов соединений и о путях прохождения сигналов.
3.4. Закрытие приложения «Прокладка трасс».

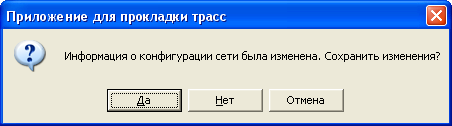

При закрытии приложения «Прокладка трасс» появится окно, показанное на рисунке 41.
Рис. 41
Закрытие карты сети.
После создания проекта нужно обязательно сохранить его. Для этого выбрать «Карта»: «сохранить как», выбрать папку для сохранения (спросить у преподавателя), ввести имя файла и нажать «Сохранить».
ОТЧЕТ ПО РАБОТЕ ДОЛЖЕН СОДЕРЖАТЬ:
Назначение и состав оборудования аппаратуры смм-155.
Краткие пояснения при выполнении каждого пункта работы.
Методические указания составили
доцент Глушко Валентин Петрович
ассистент Тихомиров Сергей Александрович
инженер Тромм Ольга Николаевна
инженер Кулькова Мария Алексеевна
