Адресация сообщений о событиях.
Для того чтобы указать блоку, куда направлять сообщения о событиях, следует произвести настройку параметра «Сообщения о событиях», для этого выполнить следующие действия:

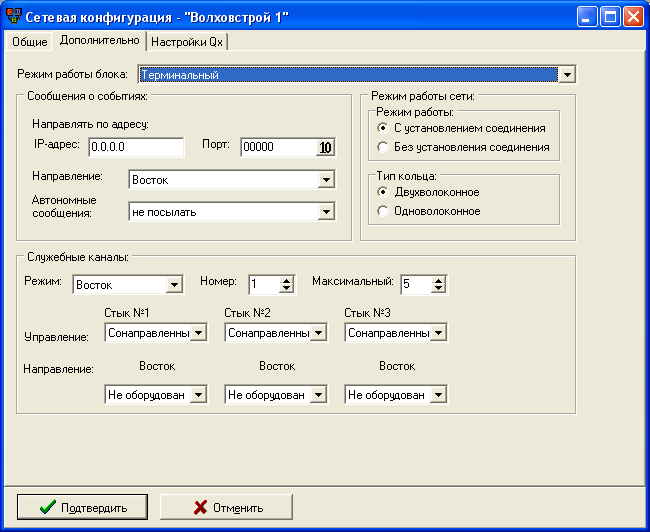

- в окне «Сетевая конфигурация - “Блок СММ-01 №...”» выбрать вкладку «Сообщения о событиях», расположенную в подразделе «Дополнительно», изображенную на рисунке 13;
Рис. 13
- IP-адрес и порт сервисного компьютера, куда отправляется информация о работе блока, вводится в соответствующих полях;
- в поле списка «Направление» выбирается направление передачи;
- в поле «Режим работы блока» устанавливается режим программируемого блока: ввода/вывода или терминальный.
2.1.9 Настройка режима работы блока ск-01.
Для того чтобы, установить режим работы служебной связи, выполнить следующие действия:
- в окне «Сетевая конфигурация - “Блок СММ-01 №...”» выбирается вкладка «Служебные каналы», изображенная на рисунке 13.
- в поле «Режим» выбирается следующее направление передачи:
Для топологии сети типа «Линейная цепь»:
у оконечных блоков режим Запад или Восток,
у блоков ввода/вывода режим Транзит.
Для топологии сети типа «Кольцо»:
у всех блоков в сети, кроме одного (любого) режим Транзит,
у оставшихся блоков режим Разрыв.
- в поле «Номер» ввести номер (1...99) блока в сети, который используется для служебной связи;
- в поле «Максимальный» вводится максимальное количество блоков, которое используется в данной сети;
2.1.10 Настройка режима работы сети.
Для определения режима работы сети выполняются следующие действия:
- в окне «Сетевая конфигурация – «Блок СММ-01 №…» выбирается вкладка «Режим работы сети», показанная на рисунке 13;
- в «Режиме работы» выбирается двухволоконный тип кольца с опцией «С установления соединения».
2.1.11 Настройка режима работы интерфейса .
Программа позволяет организовать передачу по интерфейсу в двух режимах:
- режим LAPD - режим «Точка-Точка» (оба блока обладают равными правами), режим показан на рисунке 14,
- режим NRM - режим «Нормальных ответов» (блоки делятся на ведущий и ведомые). Каждому блоку помимо IP-адреса и маски присваивается свой локальный адрес в подсети (0...255) рисунок 15.
Рис. 14
Рис. 15
Для выбора режима работы интерфейса по выполняются следующие действия:

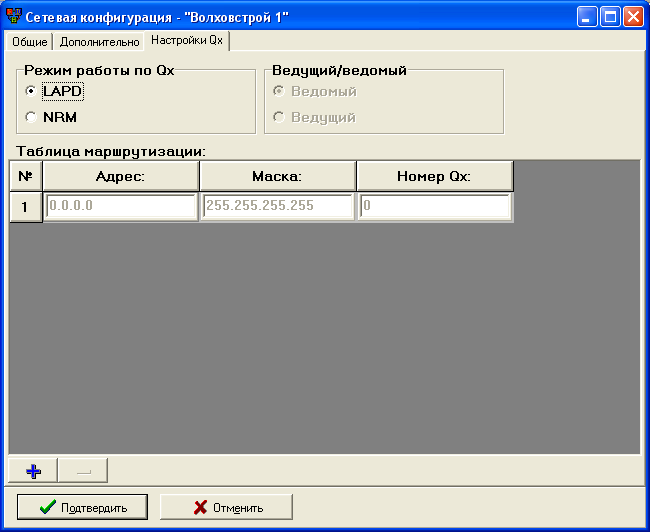

- в приложении «Сетевая конфигурация» выбирается вкладка «Настройка ». Окно примет вид в соответствии с рисунком 17.
Рис. 17
- если установить опцию «NRM», то в разделе «Ведущий/Ведомый» устанавливается, каким является данный блок;
- для сохранения изменений нажать кнопку «Подтвердить».
Создание нового блока смм-11.
Для создания нового блока СММ-11 необходимо выполнить следующие действия:
- убедится, что включен режим редактирования ,

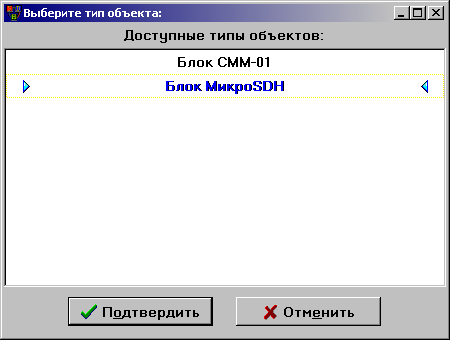

- в меню «Блок» выбрать команду «Новый», на экране появится окно, показанное на рисунке 18.
Рис. 18

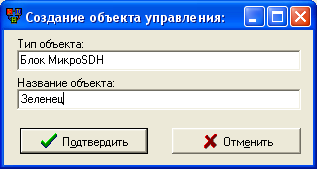

- выбрать строку «Блок МикроSDH» и нажать кнопку «Подтвердить». В результате на экране появится окно «Создание объекта управления». В строке «Название объекта» вписывается имя программируемого объекта (например, Зеленец) и нажимается кнопка «Подтвердить».
Рис. 19

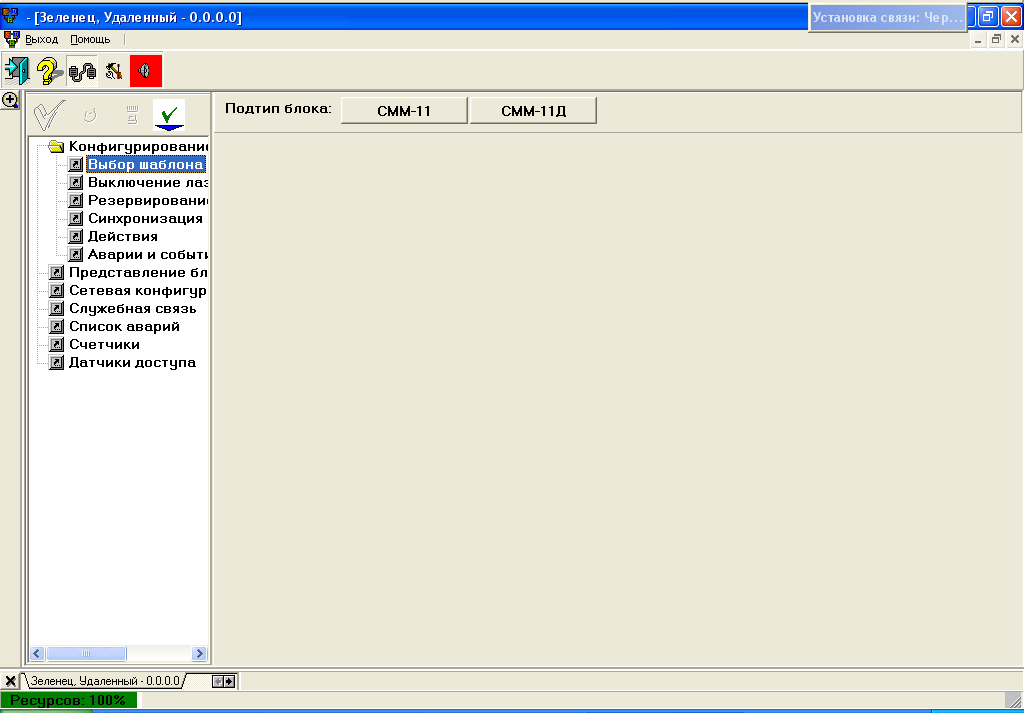

- на экране появится окно, изображенное на рисунке 20.
Рис. 20
- в списке опций отметить ту, которую необходимо конфигурировать. Автоматически справа откроется диалоговое окно, содержащее сведения о выбранной опции, которую можно редактировать.
