Опция «Синхронизация».
Опция «Синхронизация» позволяет выбрать источники синхронизации, присвоить им приоритеты и задать качество синхронизации. При активизации этой опции окно программы примет вид в соответствии с рисунком 9.
Рис. 9
Источники синхронизации указываются в разделе «Источники синхронизации». Активность источника синхронизации устанавливается в разделе «Приоритет» и тут же указывается приоритет источника синхронизации по отношению к остальным (по умолчанию программа присвоит наибольший возможный).
Если блок СММ-01 находится на терминальной станции, то основным источником синхронизации выбирается прием МХ-01 (Е7), если станция выделяет потоки на восток, а дополнительным – задающий генератор (или синхронизация от внутреннего источника).
Если же блок выполняет функции ввода/вывода, то основными источниками синхронизации являются: прием МХ-01(W2) и прием МХ-01 (Е7). Также можно поставить задающий генератор в виде дополнительного источника синхронизации.
Когда блок установлен на оконечной станции с запада, то действия аналогичны действиям в первом случае, только основным источником синхронизации является – прием МХ-01 (W2).
Остальные параметры установлены по умолчанию.
«Шаблон», «ALS», «Резервирование», «Действия», «Аварии».
В этих разделах программа КПО-155 автоматически выставляет нужные параметры, в соответствии с ранее заданными параметрами.
2.1.5 Завершение конфигурирования нового оборудования.
Чтобы конфигурирование оборудования было сохранено нажмите кнопку на панели инструментов (сохранить изменение конфигурации), либо выполнить следующую команду: Редактирование – сохранить изменения. Затем закрыть окно, вернувшись к главному окну.
Задание IP-адреса.

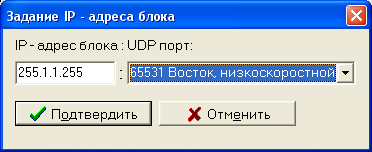

Для того чтобы задать IP-адрес блоку необходимо в окне «Блок СММ-01 №...» активизировать строку «Задание IP-адреса блока». Появится окно, изображенное на рисунке 10.
В сети управления аппаратурой СММ-155 для организации обмена управляющей информацией используется протокол IP/UDP. Поэтому, каждому блоку присваивается уникальный сетевой адрес. Сетевой адрес состоит из:
- IP-адрес - занимает 4 байта;
- UDP-порт - число в диапазоне 0...65 535.
Рис. 10
- в появившемся окне «Задание IP-адреса блока» в поле ввода «IP-адрес блока» вводится адрес блока (необходимо следить за тем, чтобы введенный адрес использовался впервые), а в поле списка «UDP-порт» выбирается необходимый номер порта (запад или восток низкоскоростной, в зависимости в каком направлении будет работать блок);
- нажать кнопку «Подтвердить».
Выбор типа подключения блока.
Для выбора типа подключения необходимо выполнить следующие действия:

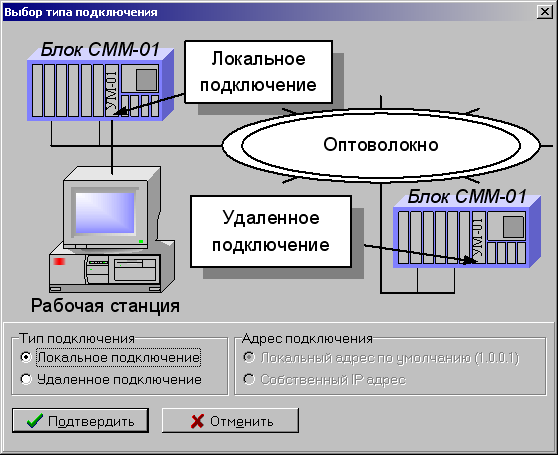

- в окне «Блок СММ – 01 № ...» установить активным раздел «Выбор типа подключения: локальное/удаленное», в результате на экране появится окно «Выбор типа подключения», изображенное на рисунке 11.
Рис. 11
- в окне «Выбор типа подключения» в разделе «Тип подключения» активизировать строку с требуемым типом подключения блока к рабочей станции. Обычно локально подключаются главная станция, а удаленно – станции, зависящие от главной,
- нажать кнопку «Подтвердить».
Сетевая конфигурация
Чтобы запустить сетевую конфигурацию» нужно в окне «Блок СММ-01 №...» установить активным раздел «Сетевая конфигурация блока», в результате на экране появится окно «Сетевая конфигурация - “Блок СММ-01 №”», изображенное на рисунке 12.
Рис. 12
Название объекта, порт и его IP-адрес редактируются при необходимости в соответствующих строках.
