2. Практическая часть

Задание 1. Изучение основных характеристик электроизмерительных приборов

Внимательно рассмотрите ЭИП, найдите на нем и занесите в таблицу:

• основные технические характеристики (наименование прибора, марку, систему, рабочее положение, класс точности),

• укажите предел измерения прибора и число делений измерительной шкалы,

• вычислите цену деления шкалы, чувствительность и абсолютную погрешность прибора.

В первой строке в таблице 4 указан пример заполнения таблицы для микроамперметра с однопредельной двусторонней симметричной шкалой, изображенного на рис. 3.

Таблица 4.

Основные характеристики электроизмерительных приборов.

№ пп	Наименование прибора	Марка прибора	Система	Рабочее положение	Класс точности	Предел измерений	Число делений шкалы	Цена деления	Чувствительность	Абсолютная погрешность
1	Микроамперметр	М265М	Магнитоэлектрическая с подвижной рамкой	Вертикальное	1,5	300 мкА	30	10 мкА/дел	0,1 дел/ мкА	4,5 мкА
2	Амперметр
3

Рис. 3. Характеристики микроамперметра

Вычисление цены деления С производится по формуле: , где - предел измерения прибора, - число делений шкалы.

Чувствительность прибора S обратна цене деления шкалы: .

Абсолютная погрешность прибора вычисляется по формуле: , где - приведенная погрешность, равная значению класса точности прибора.

Заполните далее таблицу, указав характеристики других электроизмерительных приборов, в том числе и прибора представленного на рис.4.

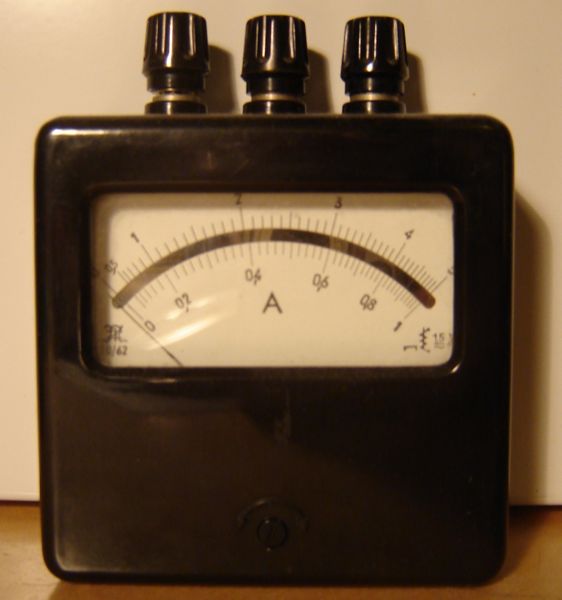

Рис.4. Измерительная шкала электроизмерительного прибора

3. Вопросы для самоконтроля

1. Перечислите основные характеристики электроизмерительных приборов. (0,5 балла)

2. Что определяет класс точности прибора? (0,5 балла)

3. Опишите принцип действия и устройство электроизмерительного прибора:

а) магнитоэлектрической системы (0,5 балла),

б) электромагнитной системы (0,5 балла).

4. Раскройте смысл понятий: цена деления, чувствительность прибора, абсолютная погрешность шкалы прибора. (0,5 балла)
