Лабораторная работа №1 изучение электроизмерительных приборов

Цель работы: ознакомиться с устройством и основными характеристиками некоторых электроизмерительных приборов и научиться определять их.

Приборы и оборудование: электроизмерительные приборы различного назначения и типа.

1. Теоретическая часть

Электрические измерения играют важную роль в науке и технике, так как они имеют ряд преимуществ по сравнению с другими способами измерения различных величин. Главными из них являются высокая чувствительность, малая погрешность, то есть высокая точность, возможность измерения электрическими приборами как электрических, так и неэлектрических величин (давление, скорость, освещенность и т.д.).

В настоящее время трудно себе представить такую область науки и техники, в которой бы не применялись электроизмерительные приборы.

Проведение тех или иных электрических измерений требует знания методов измерений, устройства и свойств электроизмерительных приборов, умения выбрать надлежащий метод измерения и подобрать соответствующие приборы.

В настоящей работе рассматриваются, в основном те измерительные приборы и их характеристики, с которыми должен познакомится каждый студент, прежде чем приступить к выполнению лабораторных работ по разделу физики «Электричество».

1.1. Классификация и технические характеристики электроизмерительных приборов

К электроизмерительным приборам относятся приборы для измерения величины тока (амперметры), напряжения (вольтметры), мощности (ваттметры) и сопротивления (омметры) в цепях постоянного и переменного тока. На панелях электроизмерительных приборов условными знаками указываются их технические характеристики:

1) единицы измеряемых величин (табл. 1);

2) класс точности прибора;

3) система прибора (табл. 2);

4) наличие защиты измерительной цепи от магнитных или электрических полей и вид преобразователя;

5) рабочее положение прибора и испытательное напряжение изоляции измерительной цепи по отношению к корпусу (табл. 3);

6) род тока и число фаз;

7) устойчивость к климатическим воздействиям.

Здесь могут быть также указаны внутреннее сопротивление измерительного механизма, ток, отклоняющий стрелку на всю шкалу прибора, падение напряжения на внутреннем сопротивлении, марка, год изготовления и заводской номер.

Согласно ГОСТ 136-69 все приборы разделяются на следующие классы точности (0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 1,5, 2,0, …). Принадлежность прибора к данному классу характеризуется наибольшим допустимым значением приведенной погрешности . Другими словами, чем меньше класс точности прибора, тем он точнее.

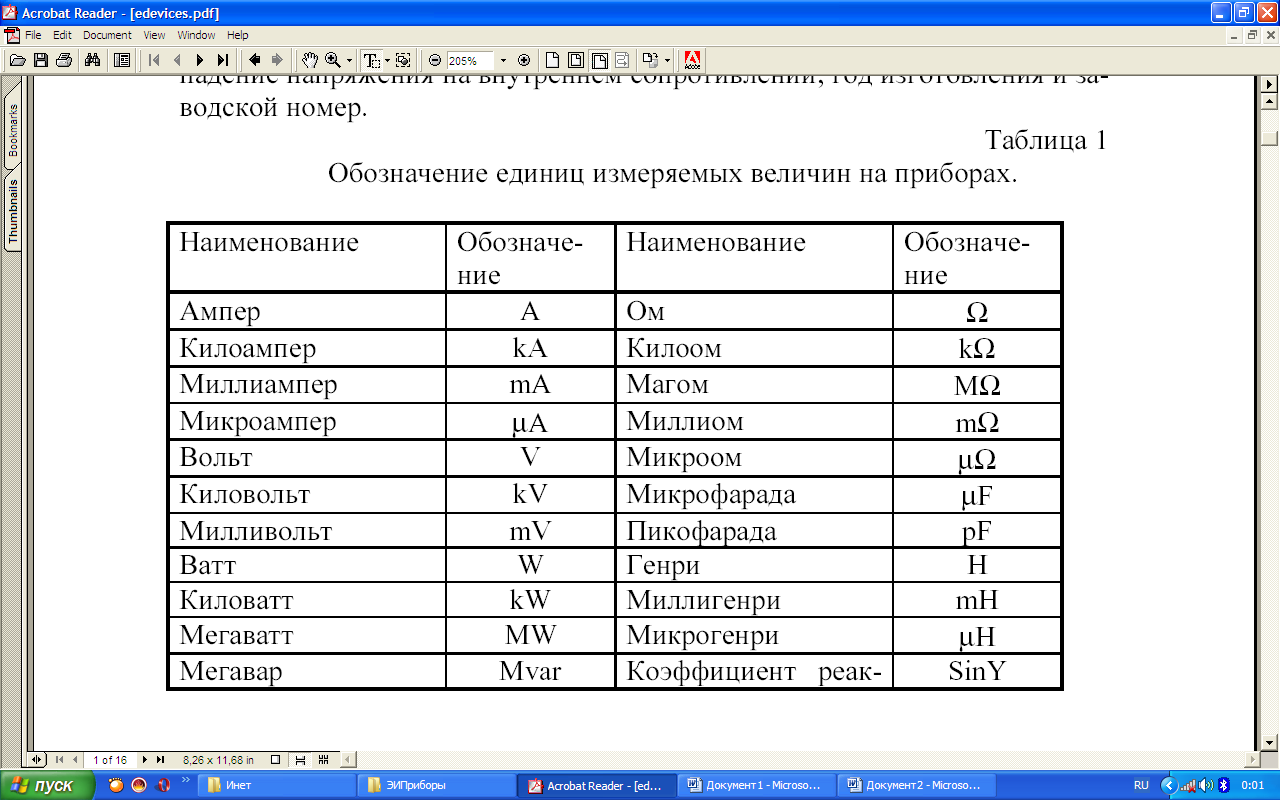

Таблица 1

Обозначение единиц измеряемых величин на приборах

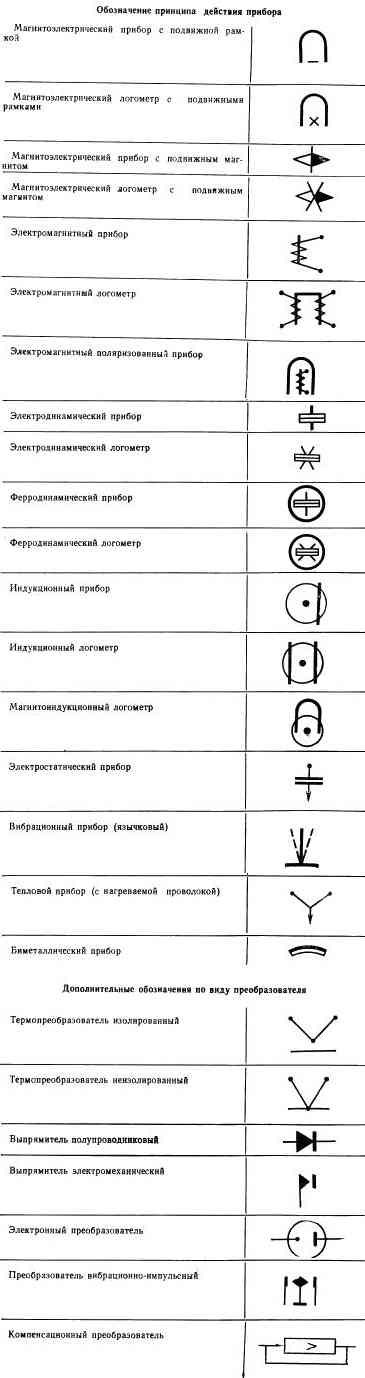

Таблица 2

Условные обозначения некоторых систем приборов

№	Тип прибора	Обозначения систем приборов
1	Магнитоэлектрический прибор с подвижной рамкой
2	Магнитоэлектрический прибор с подвижным магнитом
3	Электромагнитный прибор
4	Электродинамический прибор
5	Ферродинамический прибор
6	Индукционный прибор
7	Электростатический прибор
8	Вибрационный прибор
9	Тепловой прибор
10	Биметаллический прибор

По устойчивости к климатическим воздействиям электроизмерительные приборы делятся на группы А, Б, В. Приборы группы А предназначены для работы в сухих, отапливаемых помещениях, Б – в не отапливаемых помещениях, В – для работы в полевых или морских условиях.

Таблица 3
