6.1 Определение температурных пределов распространения пламени

6.1.1 Описание прибора

О пределение температурных пределов распространения пламени производится на приборе, представленном на рис.6.1.

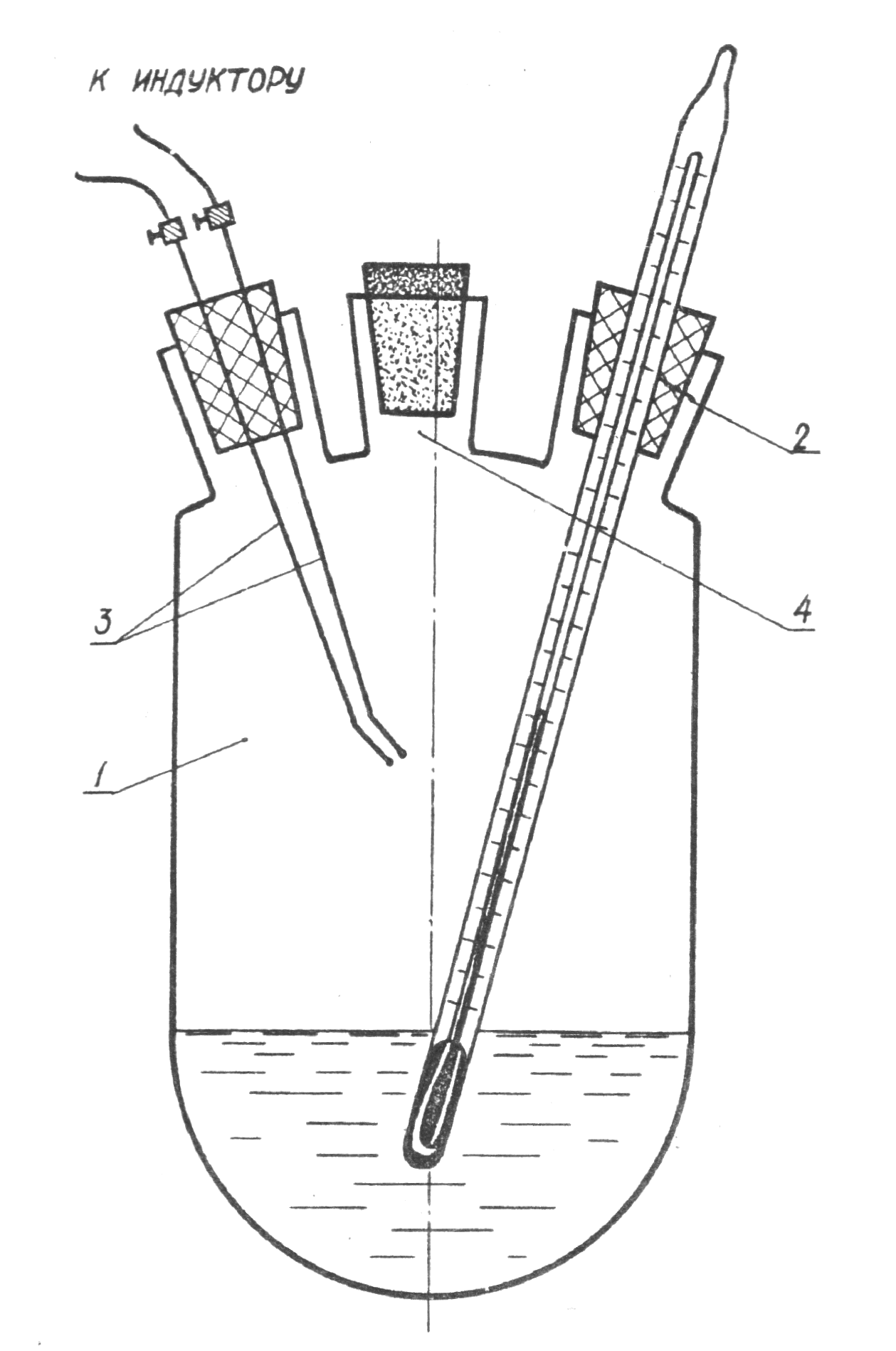

Рисунок 6.1 – Схема прибора ТП:

1 – реакционная колба; 2 – термометр; 3 – электроды; 4 – корковая пробка

Прибор выполнен в виде стеклянного сосуда (1), изготовленного из молибденового стекла, с тремя горловинами, в одну из которых вставлена пробка с термометром (2) для замера температуры жидкости в сосуде. Две другие служат для искровых электродов (3) и заливки исследуемой жидкости.

6.1.2 Порядок выполнения работы

1. Получите у преподавателя наименование исследуемой жидкости (бутиловый или изобутиловый спирты).

2. Рассчитайте значения температур, соответствующих нижнему (t_{НТП расч}, С) и верхнему (t_{ВТП расч}, С) температурным пределам распространения пламени по формуле⁸:

t_{ТП расч} = a t_кип – b (6.1)

где t_кип – температура кипения исследуемого вещества, С (приложение Д); a, b – коэффициенты, постоянные в пределах гомологического ряда (табл.6.1).

Таблица 6.1 – Значения коэффициентов a и b для расчета ТПРП

Гомологический ряд	Температурный предел	a	b
Спирты алифатические	нижний	0,61	38
	верхний	0,69	15

3. Рассчитайте величины температур нижнего (t_{НТП зап}, С) и верхнего (t_{ВТП зап}, С) температурных пределов распространения пламени с учетом запаса по формулам:

t_{НТП зап} = t_{НТП расч} – L (6.2)

t_{ВТП зап} = t_{ВТП расч} + U (6.3)

где L, U  константы запаса, С; L = 2С; U = 8С.

4. Проверьте, плотно ли вставлены в горловины сосуда пробки с термометром и искровыми электродами.

5. В сосуд налейте (выполняет лаборант) исследуемую жидкость (20% от объема сосуда) и слегка закройте пробкой.

6. Подогрейте жидкость внутри прибора до температуры t_НТПзап, соответствующей нижнему температурному пределу и рассчитанной по формуле (6.2).

7. Вынимая на 1-2 с пробку из центрального отверстия, доведите давление внутри сосуда до атмосферного.

8. Включая кнопку индуктора, воспламените искровым разрядом горючую паровоздушную смесь.

9. Результат испытания на распространение пламени (РП) определите визуально. При этом пламя должно распространяться по всему объему или вверх до горловины сосуда, что влечет за собой вылет корковой пробки. Появление пламени только в области электродов без его распространения по всему объему колбы следует считать «отказом».

10. После каждого включения источника зажигания, независимо от результатов опыта, продувайте сосуд воздухом (резиновой грушей), освобождая его от оставшихся продуктов горения.

11. В том случае, если воспламенение не произошло, жидкость нагрейте на 2°С и повторите опыт по п.п.7-9.

За нижний температурный предел принимают ту наименьшую температуру, при которой произошло распространение пламени по всему объему сосуда.

12. Подогрейте жидкость внутри прибора до предполагаемой температуры t_{ВТП зап}, соответствующей верхнему температурному пределу.

13. Включением кнопки индуктора воспламените искровым разрядом горючую паровоздушную смесь.

14. В том случае, если воспламенение не произошло, охладите жидкость на 2°С и повторите эксперимент по п.12.

За верхний температурный предел принимают наибольшую температуру, при которой произошло распространение пламени по всему объему сосуда.

15. Если атмосферное давление отличается от 760 мм рт. ст. более чем на 10 мм рт. ст., то введите температурную поправку (t, С), которую необходимо прибавить к экспериментальному значению температуры и полученные значения температурных пределов округлить до целого значения. Температурная поправка рассчитывается по формуле (5.2) (см. лабораторную работу № 5).

16. Результаты работы запишите в протокол 6.1.

17. Сравните экспериментальные и справочные данные температурных пределов распространения пламени (приложение Д). Приемлемыми считают отклонения не более 5С.

Протокол 6.1

Наименование вещества…………………………………………………….………………………………………………………………………...

Справочный НТПРП t_{НТП спр}, С …………….………………………………………………………………………………………………………..

Справочный ВТПРП t_{ВТП спр}, С …………….…………………………………………………………………………………………………………

Расчетный НТПРП t_{НТП расч}, С............................................………………………………………………………………………………………..

Расчетный ВТПРП t_{ВТП расч}, С...........................................………………………………………………………………………………………...

Атмосферное давление Р_атм, мм рт. ст…………………………………….……………………………………………………………………….

Температура воздуха в помещении, С……………………………………...……………………………………………………………………..

Температура нагрева, оС
Наличие РП (да/нет)

Экспериментальный НТПРП t_{НТП эксп}, С..............................………………………………………………………………………………………

Экспериментальный ВТПРП t_{ВТП эксп}, С.............................……………………………………………………………………………………….

Температурная поправка t, С…………………….…………..……………….………………………….……………………………………….

Скорректированный экспериментальный НТПРП t_{НТП эксп к}, С..............……………………………………………………………………….

Скорректированный экспериментальный ВТПРП t_{ВТП эксп к}, С.............………………………………………………………………………..
