Лабораторная работа 7-6 Изучение фокусирующих свойств зонной пластинки
Цель работы: изучить фокусирующие свойства зонной пластинки.
Приборы и принадлежности: источник света (лазер), фазовая зонная пластинка, линзы, матовое стекло, отражающая пластинка с квадратом.
Теоретические сведения
Явление дифракции характерно для волнового процесса. Под дифракцией света понимают огибание светом встречных препятствий, т. е. отклонение от законов геометрической оптики.
В простейших случаях дифракции вид дифракционной картины можно объяснить, пользуясь методом зон Френеля.
Рассмотрим свободное распространение в однородной среде сферической волны, испущенной из точки 0, и определим амплитуду А колебания, возбуждаемого этой волной, в произвольной точке Р (рис. 1).
Рис. 1
Для этого разобьем волновую поверхность S на кольцевые зоны, построенные так, что расстояние от краев каждой зоны до точки Р отличаются на λ/2 (λ - длина волны в той среде, где распространяется волна). В этом случае колебания, приходящие в точку Р от аналогичных точек соседних зон, будут в противофазе. Построенные таким образом зоны называются зонами Френеля.

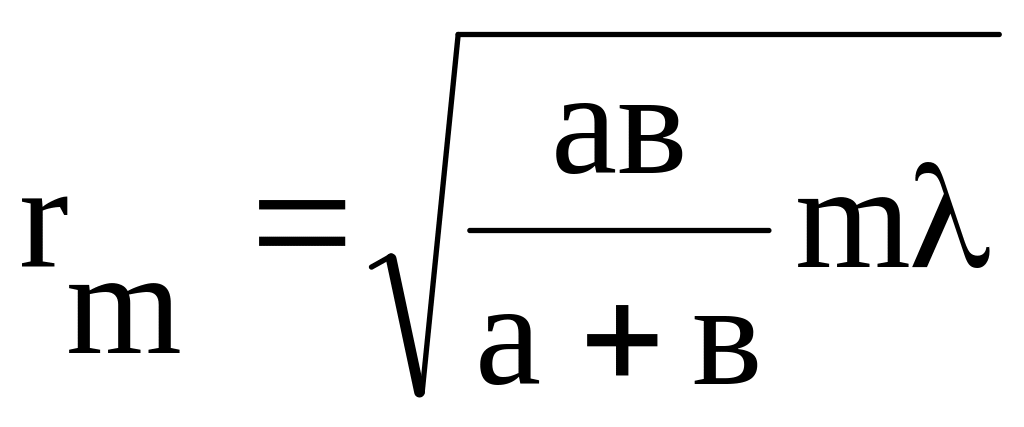

Расчеты показывают, что площади зон примерно одинаковы, а радиус rm внешней границы m-й зоны вычисляется по формуле
,
(1)
где а – расстояние от источника света О до волновой поверхности S, в – расстояние от волновой поверхности до точки Р (рис. 1).
Благодаря различию в расстояниях от зон до точки наблюдения и в углах, под которыми видны из точки Р эти зоны, амплитуды колебаний Аi , возбуждаемых в точке Р зонами Френеля, образуют монотонно убывающую последовательность
А1 >А2 >А3 > … (2)
Амплитуда А колебания, возбуждаемого в точке Р всей совокупностью зон, т. е. всей световой волной, будет равна
А=А1 –А2 +А3 –А4 +…= А1 –(А2 –А3 )-(А4 –А5 )-… .
Из условия (2) следует, что все выражения в скобках положительны, так что А<А1 .
Таким образом, амплитуда А результирующего колебания, получающегося вследствие взаимной интерференции света, идущего к точке Р от различных участков сферической волны, меньше амплитуды, создаваемой действием одной центральной зоны.
Интенсивность I
света в точке Р, которая пропорциональна
квадрату результирующей амплитуды, т.
е. I
А2 , можно во много раз усилить,
если на пути световой волны поставить
экран, состоящий из последовательно
чередующихся прозрачных и непрозрачных
колец, радиусы которых удовлетворяют
соотношению (1) для каких – либо а, в
и λ. Такой экран называется амплитудной
зонной пластинкой (рис. 2). Если поместить
такую пластинку (рис. 2а) в соответствующем
месте сферической волны, т. е. расположить
на расстоянии а от источника и
на расстоянии в от точки наблюдения
на линии, соединяющей эти две точки
(рис. 3, линия OP0), то
для света длины λ пластинка перекроет
все четные зоны. Волновой фронт,
профильтрованный через зонную пластинку,
должен давать в точке Р результирующую
амплитуду, выражаемую соотношением
А=А1 +А3 +А5 +…, А>А1
.
б)
а)
Рис. 2.
Р
ис.
3.
Следовательно, до точки Р дойдет больше света, чем без зонной пластинки.

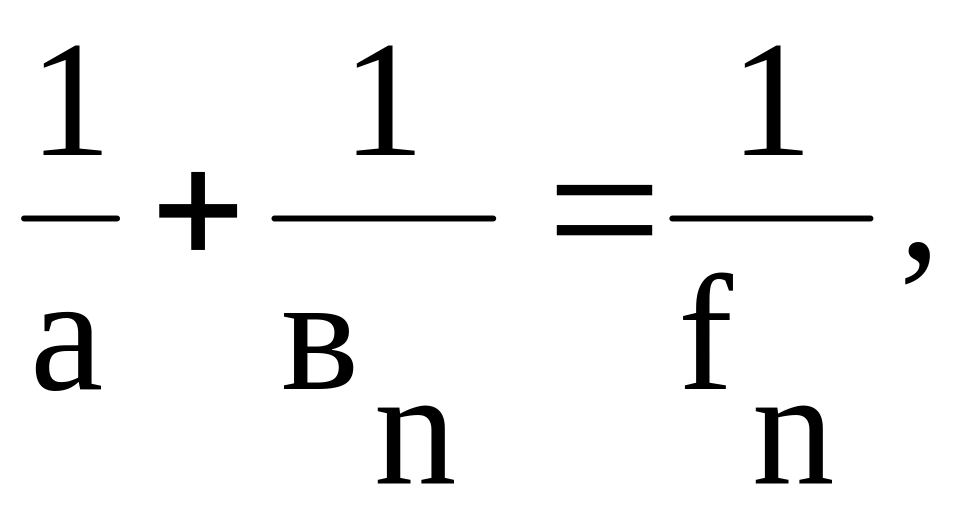

Усиление интенсивности света зонной пластинкой аналогично действию собирающей линзы. Более того, расстояния до источника О и «изображения» Р связаны тем же соотношением, что и соответствующие величины для линзы. Это видно, если формулу (1) переписать в виде
(3)
где «фокусное расстояние» определяется выражением
(4)
m – нечетное число, если центр пластинки прозрачный, и m – четное число, если центр – непрозрачный (рис. 2, а и б).
В частности, если на пластинку падает плоская волна, т. е. а = ∞, то «изображение» будет находиться в точке, удаленной от зонной пластинки на расстояние в = f.
В отличие от линзы
зонная пластинка имеет несколько
«фокусов». Сместим точку наблюдения в
такое положение Р1 (рис. 3), при
котором в центральном круге уместятся
первые три зоны Френеля. Тогда в следующее
кольцо попадут 4–я, 5-я, 6-я з
А
=(А1
–А2
+А3)
+ (А7-А8+А9)
+ (А13-А14+А15)
+… ,
или А=А1+А7 +А13+… ,
т. к. действия соседних зон (А2 и А3, А8 и А9,..) практически уничтожают друг друга.
Таким образом, в точке Р1 будет усиление света (фокус). «Фокусное расстояние» в этом случае найдется по формуле
.
Приведенные рассуждения остаются в силе и для других точек наблюдения Рi , если в пределах каждого кольца укладывается любое нечетное число, т. е. (2n+1 ), зон Френеля. Положение этих точек определяется соотношением
(5)
где fn = f / (2n+1) при n = 0, 1, 2, … .
Если n = 0, то говорят о главном «фокусном расстоянии» зонной пластинки, тогда
(6)
Еще большей яркости изображения можно достичь, если не задерживать колебания, перекрывая четные (или нечетные) зоны, а изменять их фазы на π. Это можно осуществить с помощью прозрачной пластинки, толщина которой в местах, соответствующих четным (или нечетным) зонам, отличается на величину λ/2. Такая пластинка называется фазовой зонной пластинкой.
Фокусирующие свойства зонных пластинок позволяют использовать их для усиления интенсивности света, а также в качестве линз.
