Создание тематических карт

Тематическая картография является мощным средством анализа и наглядного представления данных. На тематической карте легко уловить те тенденции и взаимозависимости данных, которые почти невозможно обнаружить с помощью табличного представления.

Для создания тематических, или условных карт используются три диалога, в которых можно выбрать тип тематической карты, название таблицы и ее поля, по которым следует строить карту, а также выбрать различные настройки.

Перед выполнением задания:

• Сделать копию с World на World_4 в своем каталоге;

• Таблицу World закрыть;

• Таблицу World _4 открыть;

• Оформить слой WORLD_4 «Единообразно»:

- нажать кнопку "Оформление" в диалоговом окне Управление слоями;

- в появившемся диалоге "WORLD_4 - Оформление" установите флажок в положение "Единообразно".

- установите цвет слоя в диалоге Стиль региона. В качестве фона цвет слоя должен быть мягких, пастельных тонов.

Используя в качестве исходных данных доступную таблицу World_4 создать тематические карты следующими способами:

- плотность точек;

- диапазоны значений;

- столбчатые графики;

- круговые диаграммы.

Операции создания тематических карт также называют условным выделением.

Для создания тематических карт используют три диалога:

- выбор типа тематических карт (шаг 1 из 3);

- выбор названия таблицы и ее поля, по которому - строить карту (шаг 2 из 3);

- выбор различных настроек (шаг 3 из 3).

Вновь созданные в МарInfo тематические карты добавляются в окно Карты в виде отдельного слоя. Тематическая карта помещается поверх того слоя, на основе которого она создавалась.

Созданная тематическая карта сохраняется либо в Рабочем наборе либо по команде Файл>Создать копию.

4.1. Метод плотности точек

4.1.1. Выполнить команду Карта>Создать тематическую Карту:

диалог "Создание тематической карты - шаг 1 из 3"

4.1.2. Выбрать: Тип - кнопка "Плотность точек", Имя шаблона – Точечная карта, красные точки.

4.1.3. кнопка "Далее" - диалог "Создание тематической карты - шаг 2 из 3"

4.1.4. выбрать таблицу, по которой Вы строите тематическую Карту (World _3) и поле (Рор_1994)

4.1.5. кнопка "Далее" - диалог "Создание тематической карты – шаг З из 3".

4.1.6. кнопка "Варианты" - диалог "Настройка точечной карты", введите 300000 в положение "Точка соответствует».

4.1.7. кнопка "ОК" вернет Вас к диалогу

"Создание тематической карты – Шаг З из З".

4.1.8. кнопка «Легенда» - диалог «Настройка легенды». В этом диалоговом окне указать заголовок и подзаголовок, надписи выполнить на русском регистре, изменив стиль текста.

"ОК" - настроить карту в соответствии со сделанный изменениями и вернуться к диалогу "Условное выделение - Шаг 3 из 3".

"ОК"

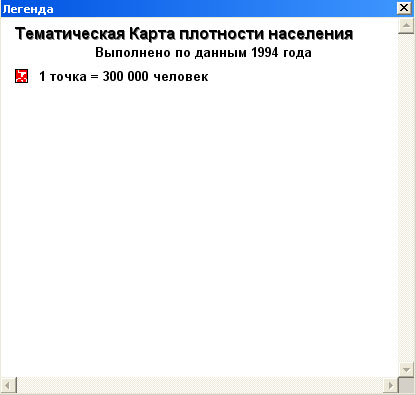

В качестве примера возможен следующий вариант легенды:

4.2. Метод диапазонов

Сначала надо очистить окно Карты:

- панель Операции кнопка - управление слоями диалог "Управление слоями"

- выбрать слой "Плотность точек - Рор_1994" и сделать его не видимым, "ОК".

- закрыть окно Легенды.

Вам нужно раскрасить государства в зависимости от численности населения. Для этого государства надо разбить на осмысленные цветовые группы, или диапазоны, в зависимости от числа жителей.

4.2.1. Выполнить команду Карта>Создать тематическую Карту:

диалог "Создание тематической карты - Шаг 1 из 3".

4.2.2. Выбрать: Тип - кнопка "Диапазоны".

4.2.3. кнопка "Далее" - диалог "Создание тематической карты - Шаг 2 из 3".

4.2.4. Выбрать таблицу, по которой Вы строите тематическую Карту (World _3) и поле.

4.2.5. кнопка "Далее" - диалог "Создание тематической карты - Шаг 3 из 3".

4.2.6. кнопка "Диапазоны" - диалог "Настройка диапазонов" выбрать: "Метод" - "Естественные группы", - число диапазонов из списка 10, - округлить 10 000

"ОК" - вернуться к диалогу "Создание тематической карты - Шаг 3 из 3".

4.2.7. кнопка "Стили" - диалог "Настройка стиля картограммы". Изменить цветовую палитру диапазонов на более контрастные цвета.

"ОК" - настроить карту в соответствии со сделанный изменениями и вернуться к диалогу "Условное выделение - Шаг 3 из 3".

4.2.8. кнопка «Легенда» - диалог «Настройка легенды». В легенде указать заголовок и подзаголовок, надписи выполнить на русском регистре, изменив стиль текста.

"ОК" - настроить карту в соответствии со сделанный изменениями и вернуться к диалогу "Условное выделение - Шаг 3 из 3".

4.2.9. Нажмите "ОК"
