2.3 Примесная проводимость полупроводников
Как отмечалось, характерной особенностью полупроводников является сильная зависимость их электропроводности от концентрации примесей.

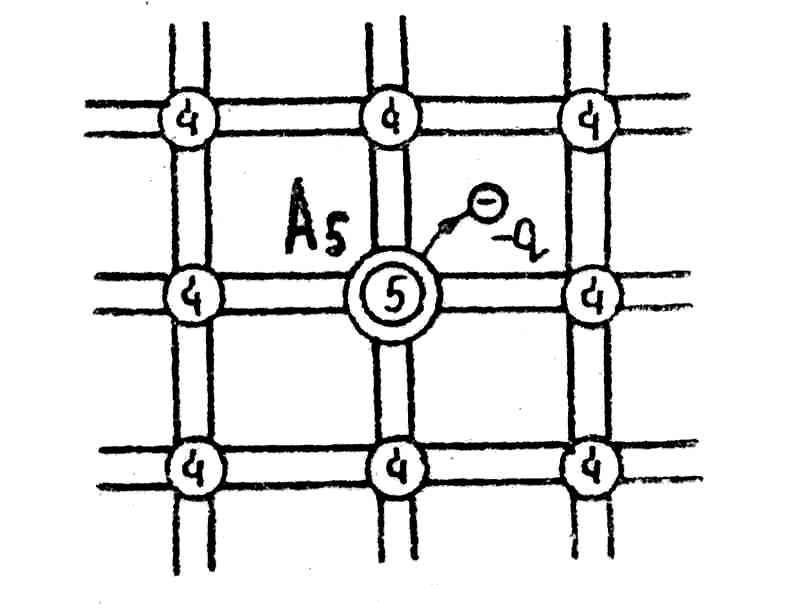

При введении в четырёхвалентной полупроводник примеси пятивалентного элемента (например, в германий вводится мышьяк As),атомы примеси размещаются в узлах кристаллической решётки, замещая некоторые атомы германия (рис. 2.4а). При этом четыре из пяти валентных электрона атома мышьяка образуют ковалентные связи с четырьмя соседними атомами германия. Пятый валентный электрон оказывается лишним, т.е. в ковалентных связях не участвует, поэтому он легко отрывается от атома и становится свободным, увеличивая электронную проводимость полупроводника. Примесный атом мышьяка потеряв электрон, превращается в положительно заряженный атом (на рисунке обозначается знаком «+»). Его не следует путать с дыркой, поскольку он остаётся неподвижным за счёт прочной связи с соседними атомами, и поэтому участвовать в создании тока через кристалл не может.
Таким образом, при введении в германий пятивалентной примеси в полупроводнике создаётся преобладание электронной проводимости (т.е. nn>>pn, где nn концентрация электронов, а pn – концентрация дырок в полупроводнике n-типа). Такие полупроводники называются электронными или полупроводниками n-типа, а примесные атомы, обеспечивающие получение электронной проводимости, называются донорными или донорами.
В полупроводниках n-типа электроны являются основными носителями зарядов, а дырки – неосновными.
С точки зрения
зонной теории образование электронной
проводимости объясняется тем, что

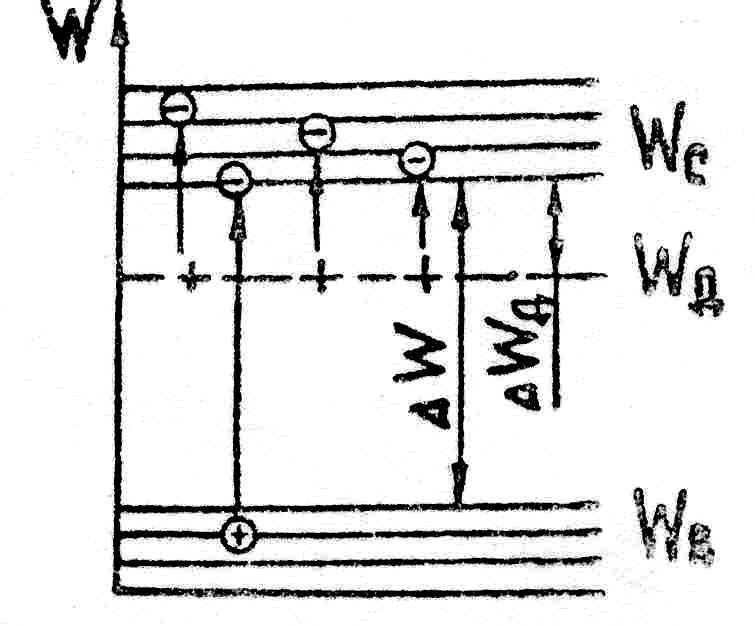

энергетические уровни атомов Wд
располагаются в запрещённой зоне вблизи
зоны проводимости (рис. 2.4б). Электроны
донорной примеси, чтобы попасть в зону
проводимости должны получить дополнительную
энергию
,
называемую энергией активации, значительно
меньшую ширины запрещённой зоны
.
Поэтому уже при комнатной температуре
все примесные атомы оказываются
ионизированными. Атомы доноров после
ухода от них электронов проводимости
превращаются в положительные ионы.
а) б)
Рис. 2.4
Е
сли

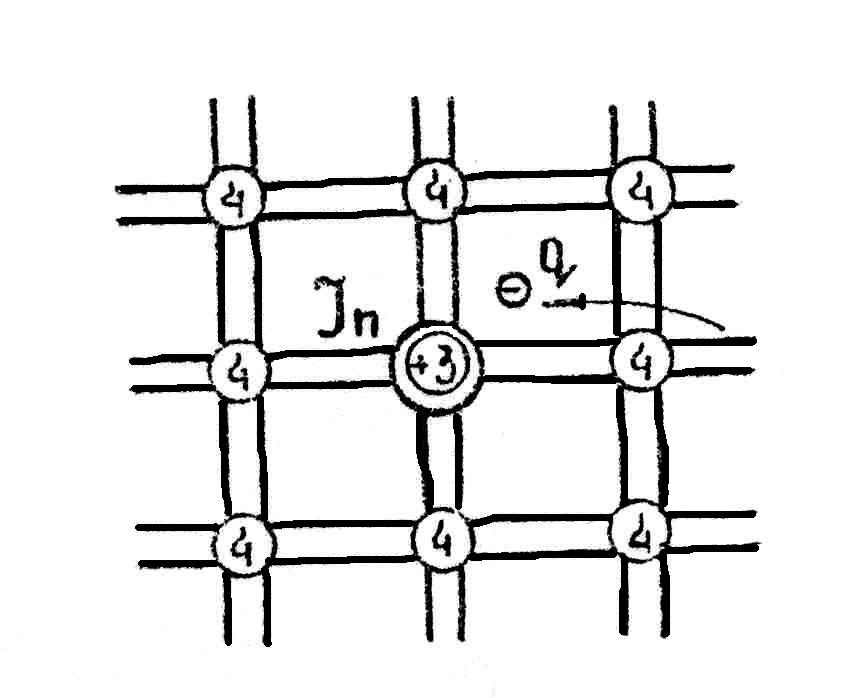

же в кристалл германия ввести примеси
трёхвалентного элемента (рис. 2.5а ),
например, индия In,
то атомы примеси, заместив в кристаллической
решётке атомы германия, образуют
ковалентные связи лишь с тремя соседними
атомами германия. Незаполненная четвёртая
связь, заряда не создаёт, поскольку
атомы примеси и германия остаются
нейтральными. Однако в эту связь может
перейти возбуждённый электрон от атома
основного элемента (германия) за счёт
разрыва одной из ковалентной связей.
Разрыв ковалентной связи приводит к
появлению дырки. Примесный же атом
индия, захватывающий электрон, превращается
в отрицательный (на рисунке обозначается
знаком « ») ион, который участвовать в
создании тока не может.
а) б)
рис. 2.5
Таким образом, при введении в германий трёхвалентной примеси, в полупроводнике создается преобладание дырочной проводимости (т.е. рр>>nр). Такие полупроводники называются дырочными или полупроводниками р-типа, а примесные атомы, обеспечивающие получение дырочной проводимости, называются акцепторными или акцепторами.
В полупроводниках р-типа дырки являются основными носителями зарядов, а электроны, возникающие за счёт собственной проводимости – неосновными.
С точки зрения
зонной теории образование дырочной
проводимости объясняется тем, что

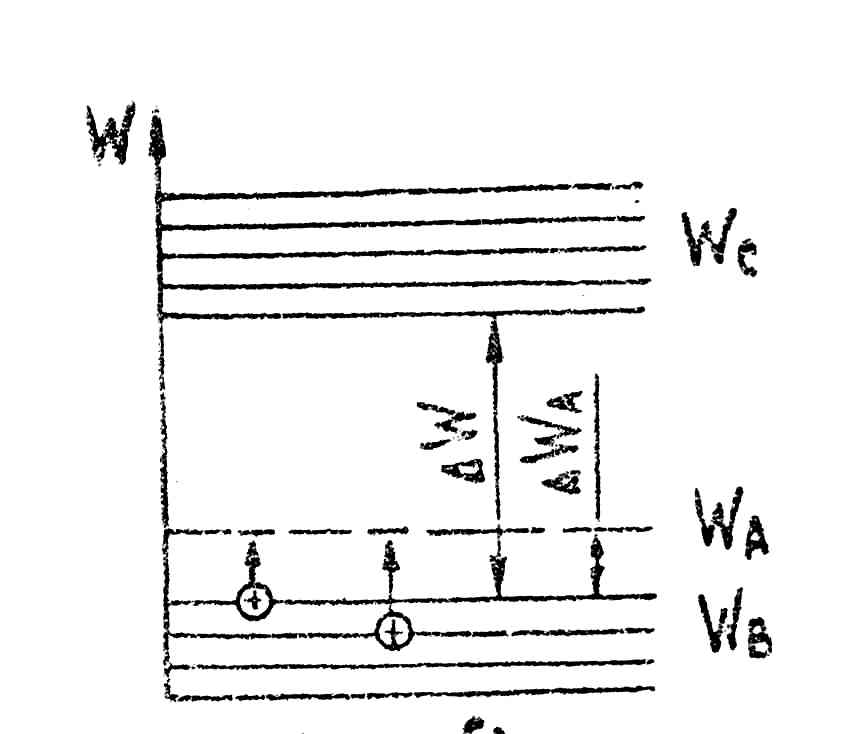

акцепторные примеси создают в запрещённой
зоне, незаполненные энергетические
уровни, расположенные вблизи валентной
зоны (рис. 2.5б). Энергия активации акцептора
значительно меньше ширины запретной
зоны
,
поэтому уже при комнатной температуре
электроны получают достаточно энергии
для перемещения их из валентной зоны
на уровни акцепторов, где образуются
отрицательные атомы атомов примесей.
В валентной зоне при этом возникает
дырка.
