Лабораторная работа №2.2.Б.
Задание:
Синтезировать асинхронный ЗЭ в соответствии с четвертой минимальной формой на элементах И-ИЛИ-НЕ.
-
Sn , Rn
Qn
00 01 11 10
0
1
0
0
1
1
1
0
0
1
Синхронные элементы памяти, используемые в мкс.

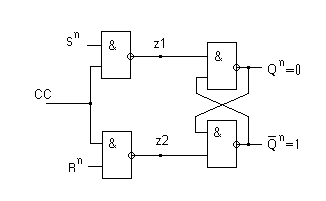

Рассмотрим синхронный RS-триггер, построенный на элементах И-НЕ и запишем уравнение, организующее переключение триггера, при воздействии информационных и синхронизирующих сигналов.
СС-сигнал синхронизации.
Д
инамику
переключения во входной логике
информационных сигналов и на элементе

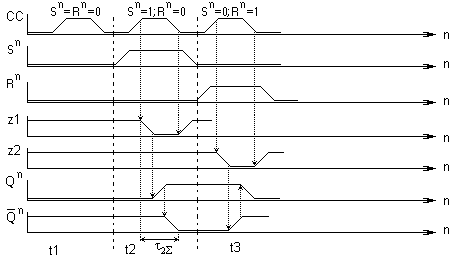

памяти рассмотрим на тестирующей
временной диаграмме:
На первом интервале тестирования t1 значения управляющих сигналов z1 и z2 определяются соотношением:
и не приводят к изменению исходного установившегося состояния элемента памяти.
(Qn+1 , Qn+1 ~ Qn , Qn)
Оценка динамических свойств синхронных элементов памяти позволяет предъявить требования к запаздыванию в компонентах элементной базы, используемых для построения синтезируемого устройства.
2 min
Выполнение этого условия позволяет синтезировать элемент с максимальным быстродействием, с точки зрения переходных процессов синтезируемой схемы.

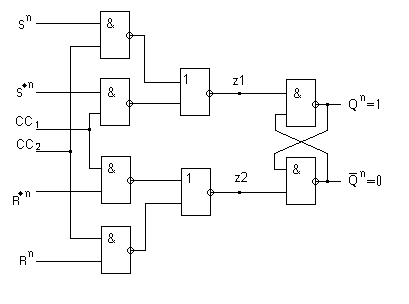

Синтезировать двухступенчатый элемент памяти, работающий в парафазном коде.
Использование парафазного кода позволяет исключить из цикла работы цифрового устройства фазу его установки исходного состояния и таким образом повысить быстродействие устройства минимум на один такт автоматного времени.
В качестве элементной базы выберем элементы: И-НЕ, ИЛИ-НЕ, И.
Установка элемента в единичное состояние осуществляется управляющим сигналом z1 при обязательном выполнении условия не совпадения во времени синхронизирующих сигналов 1 и 2. Нулевое состояние памяти синхронизируется сигналом z2.
Синхронные элементы памяти для последовательных регистров (d - триггеры).
Синхронный двухступенчатый D триггер может быть построен с использованием RS - триггеров, управляемых одновременно информационным и синхронизирующим сигналом.
Переключение синхронного D - триггера определяется временными соотношениями между информационным Dn и синхронизирующим сигналом. Установка первой ступени RS1 в установившееся состояние, заканчивается момент окончания действия сигнала синхронизации. Временные соотношения между Dn и СС такие же, как и у рассматриваемого синхронного RS - триггера.
Состояние RS1 переписывается в ступень RS2, только после завершения действия на схему сигнала синхронизации, что обеспечивает устойчивый сдвиг информационного сигнала на один такт сигнала синхронизации.
Временная диаграмма работы D – триггера.
Возможны и другие принципы построения D - триггеров, а именно, перевод универсальных запоминающих элементов в режим работы специализированных элементов памяти.
С позиции однородности структуры устройств, использующие эти элементы. Второй подход предпочтительней. При построении специальных вычислителей, он приводит к недопустимо большим аппаратным затратам.
Различают универсальные и специализированные элементы для запоминающего устройства. К первым относятся универсальные JK, DF и другие триггеры, которые обладают аппаратной избыточностью и предоставляют разработчику возможность построения запоминающего устройства однородной структуры, что приемлемо при отсутствии ограничений на потребляемую мощность и габаритные характеристики. Если же подобные ограничения существуют, что характерно для специализированных запоминающих устройств, то предпочтительнее в качестве их элементов использовать специальные триггеры.
