Позисторы

Наряду с термисторами, имеющими отрицательный ТКС, в последнее время применяются новые полупровод­никовые элементы, имеющие большой положительный ТКС в определенном интервале температур. Эти элементы на­зывают позисторами. Позисторы изготавливаются на осно­ве титаната бария с легирующими добавками. Имеются позисторы с температурным коэффициентом сопротивле­ния, достигающим 50% на 1°С, т. е. в сравнительно узком интервале температур сопротивление позистора может

увеличиваться на несколько порядков. Типичная кривая зависимости сопротивления позистора от температуры представлена на рисунке 7.3.

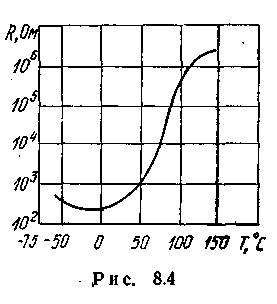

Рисунок 7.3 – Зависимость сопротивления позистора от температуры

Из этой кривой видно, что при относительно низких температурах ТКС позистора отрицателен, затем меняется на положительный. Сопротивление позистора зависит не только от температуры, но и от напряжения, приложенно­го к нему, причем увеличение напряжения снижает сопро­тивление.

Позисторы пока еще не имеют широкого применения в приборах контроля темпера­туры, но на их основе воз­можна разработка достаточно простых и надежных систем регулирования температурной и пожарной сигнализации, тепловой защиты и т. п. Кро­ме того, в электрических и электронных приборах позис­торы могут быть основой для устройств тепловой стабилиза­ции отдельных узлов или элементов, причем они могут од­новременно выполнять функции миниатюрного нагрева­тельного элемента и автоматического регулятора темпера­туры.

Лабораторная установка состоит из нагревателя 1, в котором смонтированы ртутный стеклянный термометр 6, терморезисторы металлический (7) и полупроводниковый (8), вольтметра В7-27А/1 9.

Задание по работе

1. Изучить принцип действия, устройство, основные ха­рактеристики и основные положения поверки и градуиров­ки металлических и полупроводниковых терморезисторов.

2. Снять градуировочные характеристики для металли­ческих и полупроводниковых терморезисторов.

Порядок выполнения работы

1. Включить установку и вольтметр в сеть 220 В, 50 Гц.

2. Переключить тумблер 8 в верхнее положение. Установить переключатель вольтметра 10 в положение 100 кОм. Измерить сопротивление полупроводникового терморезистора.

3. Переключить тумблер 8 в верхнее положение. Установить переключатель вольтметра 10 в положение 100 Ом. Измерить сопротивление металлического терморезистора.

4. По ртутному стеклянному термометру определить температуру нагревательного элемента.

5. Включить тумблер 2. При этом должна загореться лампочка 3.

6. Через 5°С по ртутному термометру с 25°С до 100°С определить сопротивление металлического и полупроводникового терморезисторов.

7. Построить градуировочные характеристики для обо­их терморезисторов в координатах t—R. Для термистора, помимо градуировочной характеристики, вычислить по двум каким-либо точкам константы А и В (см. формулу 8.1) и построить дополнительно градуировочную характе­ристику по этой формуле.

8. Вычислить чувствительность прибора по интервалам температур и построить график , t=5°С.

9. По окончании работы прибор обесточить.
