Определение напряжения короткого замыкания

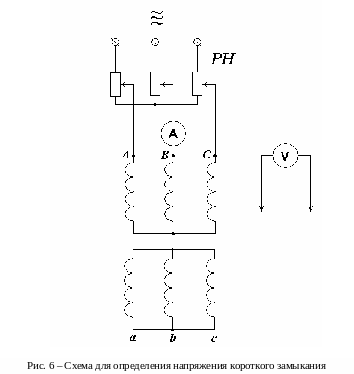

Схема для определения напряжения к.з. трансформатора собирается согласно рис. 6. В первичной обмотке трансформаторов устанавливают при помощи регулятора напряжения (р.н.) ток к.з., равный номинальному, при этом в табл. 6 следует записать фазные напряжения к.з.

Таблица 7

Трансформаторы	, В	, В	, В	, В	, %
I
II

Далее определяются среднее арифметическое значение этих напряжений (например, для I трансформатора)

и напряжение к.з.

Аналогично определяются напряжение к.з. и для II трансформатора.

Среднее арифметическое значение напряжений к.з. для двух трансформаторов

.

Согласно стандартам, напряжения к.з. не должны отличаться более чем на 10% от их среднего арифметического значения.

По формуле следует определить эту разницу.

При осуществлении этого условия трансформаторы, эксплуатируемые при параллельном включении, смогут нести нагрузку, пропорциональную их номинальным мощностям. В соответствии с опытом параллельного включения трансформаторов приемлемо, если отношение их номинальных мощностей не превышает трех.

При (и соблюдении остальных условий) нагрузка между параллельно включенными трансформаторами распределяется пропорционально их номинальными мощностям и обратно пропорционально напряжениям к.з.

Определение группы соединения обмоток трансформаторов

Группой соединения обмоток трансформатора называется угол сдвига между векторами одноименных линейных ЭДС первичной (ВН) и вторичной (НН) обмоток трансформатора.

1. Для характеристики относительного сдвига фаз линейных ЭДС обмоток ВН и НН вводится понятие группы соединения обмоток трансформатора.

2. Фазовый сдвиг между одноименными линейными ЭДС обмоток ВН и НН зависит от обозначения их выводов (концов), от направления намотки и от схемы соединения. Этот угол, как будет показано далее, кратен 30.

Группа соединения обозначается целым положительным числом, получающимся от деления на 30 угла сдвига между линейными ЭДС одноименных обмоток ВН и НН трансформатора. Отсчет угла производят от вектора ЭДС ВН по направлению вращения часовой стрелки.

Трансформаторы, имеющие одинаковый сдвиг фаз между линейными ЭДС обмоток ВН и НН, относятся к одной и той же группе соединения.

В трехфазных трансформаторах схемы соединения Y, , Z («звезда», «треугольник», «зигзаг») могут образовывать 12 различных групп со сдвигом фаз линейных ЭДС через 30. В связи с этим на практике принято определять группу соединения с помощью стрелок на часовом циферблате (угол между любыми двумя цифрами кратен 30). Это так называемый «часовой метод» определения группы соединения трансформатора.

Для определения группы соединения трансформатора по «часовому методу» необходимо совместить минутную стрелку вектором линейной ЭДС обмотки ВН, а часовую – с вектором линейной ЭДС обмотки НН. Далее обе стрелки поворачиваются так, чтобы минутная стрелка показывала на цифру 12, тогда часовая стрелка укажет час, соответствующий группе соединения трансформатора.

Рассмотрим определение группы соединения при помощи топографической векторной диаграммы на примере соединения обмоток трансформатора по схеме Y/ Y – 0.

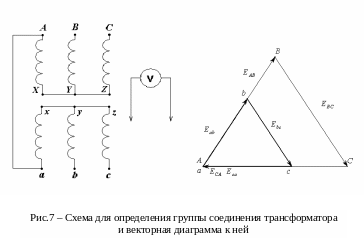

Задавшись произвольной маркировкой выводов обмоток ВН и НН, и соединив электрически два одноименных зажима (например, A и a, рис.7), измеряют ЭДС .

Выбрав масштаб, строят векторную диаграмму линейных ЭДС первичной обмотки (ВН). Так как выводы A и а совпадают, то на диаграмме эти точки должны быть совмещены. Точка b строится следующим образом. Строится окружность радиусом, равным с центром в точке B. Далее строится еще одна окружность радиусом, равным с центром в точке С. Точкой пересечения этих окружностей и является точка b, которая находится на расстоянии от точки a. Аналогичным образом строится точка c, которая находиться на расстоянии от точки а. По углу сдвига между одноименными линейными ЭДС определяется группа соединения (в рассматриваемом случае Y/ Y – 0).

Схемы соединения обмоток трехфазных трансформаторов могут образовывать группы:

• Y/Y, /, /Z образуют четные группы: 0, 2, 4, 6, 8, 10;

• Y/, /Y, Y/Z образуют нечетные группы: 1, 3, 5, 7, 9, 11.

При построении векторных диаграмм необходимо руководствоваться следующими правилами. Направление намотки всех обмоток считается одинаковым; векторы ЭДС обмоток ВН и НН, расположенные на одном стержне, совпадают по фазе, если в рассматриваемый момент времени ЭДС этих обмоток направлены к одноименным выводам, а если наоборот, то сдвинуты на 180.

Трехфазные трансформаторы с соединением обмоток Y/Y, /, /Z образуют группы 0 и 6, с соединением обмоток Y/, /Y, Y/Z – группы 11 и 5, если на каждом стержне магнитопровода размещены одноименные фазы.

Если у одной из стороны, например НН, сделать перемаркировку (не изменяя самих соединений) обозначений выводов (без изменения самих соединений): вместо a – b – c сделать с – a – b и затем b– c – a, то можно получить из группы 0 соответственно группы 4 и 8, из группы 6 – группы 10 и 2; из группы 11 – группы 3 и 7, из группы 5 – группы 9 и 1.

В России стандартизованы трехфазные трансформаторы Y/Y_н – 0, Y_н/  11 и Y/Z_н – 11; однофазные 1/1 – 0.

Убедившись, что оба трансформатора принадлежат к одной группе, делается заключение о возможности включения их на параллельную работу.

Предположим, что два трансформатора, одинаковые по своим параметрам, но имеющие разные группы соединения обмоток включены на параллельную работу. Пусть первый трансформатор имеет группу соединения Y/Y – 0, а второй Y/  11. Тогда векторы линейных ЭДС вторичных обмоток будут сдвинуты на угол 30, геометрическая сумма линейных ЭДС вторичных обмоток , уравнительный ток будет очень большим:

,

трансформаторы могут выйти из строя.
