3.4 Проверка выбранных значений уставок

Проверка выбранных значений уставок выполняется в соответствии с условиями, указанными в правом столбце таблицы 3. Здесь в ряде случаев условия проверки отсутствуют, т.к. в ЦЗА-27,5-ФКС используется несколько программных отстроек от нормальных режимов (см. пп. 2.2.1; 2.2.2; 2.3.1; 2.8.1 и ПРИМЕЧАНИЕ 2.1).

Таблица 7

Расчетные схемы

3.5 Ввод уставок

Ввод выбранных положений программных ключей (см. таблицу 2) и значений уставок (см. таблицу 3) может быть осуществлен либо с помощью БУ (см. п.2.6.2 настоящего РЭ), либо с помощью компьютера с установленной сервисной программой АСУ ЦЗА-ФКС.

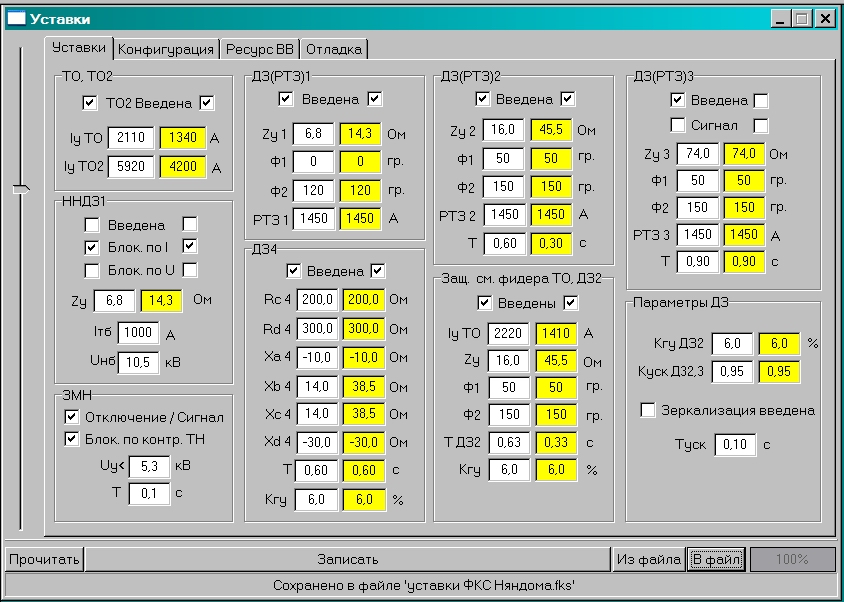

На рисунке 1 показан внешний вид окна «Уставки» в программе АСУ ЦЗА-ФКС. Включенное положение ключа индицируется значком «V» в соответствующем окошке; при отключенном положении ключа окошко остается пустым. Значения уставок вводятся путем установки курсора в нужную ячейку и последующим перемещением движка (расположенного в левой части окна) до получения нужного значения; при этом движок позволяет изменять значение уставки только в пределах разрешенного диапазона. Возможно также вводить уставки путем «впечатывания» нужных цифр в соответствующую ячейку, предварительно установив на нее курсор.

Полностью сформированный файл уставок после его проверки вводится в терминал путем нажатия клавиши «Записать». Файл уставок может быть сохранен (нажатием кнопки «В файл») в заданной папке на диске в формате, принятом в программе АСУ ЦЗА-ФКС.

ПРИМЕЧАНИЕ 3.5 - ВНИМАНИЕ! В файл уставок для ЦЗА-27,5-ФКС входят также параметры функций автоматики («Конфигурация») и ресурса выключателя («Ресурс»), которые требуется занести в терминал либо с помощью БУ, либо с помощью портативного компьютера.

Рисунок 1 – Внешний вид окна «Уставки» в программе АСУ ЦЗА-ФКС

3.6 Экспериментальная проверка и коррекция уставок

При установке новых устройств защит на ФКС электрифицируемых или реконструируемых участков после проведения комплекса работ по техническому обслуживанию защит, целесообразно производить экспериментальную поверку срабатывания этих защит, а также управляемых ими выключателей в реальных условиях конкретного участка. При этом создаются искусственные удаленные КЗ на смежной подстанции (или ПС) и с помощью встроенных средств измерений ЦЗА-27,5-ФКС фиксируются значения аварийных параметров. В меню «Аварии» БУ или в окне «Аварии» программы АСУ ЦЗА-ФКС индицируются следующие измеренные значения:

• ток КЗ на момент отключения;

• напряжение на фидере при КЗ;

• модуль полного сопротивления петли КЗ;

• фазовый угол между током и напряжением.

Эти измеренные значения могут быть использованы для проверки и коррекции уставок.

3.6.1 Причины неточности выбора уставок

Основные причины неточности выбора уставок и способы уточнения оценок сводятся к следующему.

1. Отклонение реального значения погонного комплексного сопротивления тяговой сети (Z₁₁ – для однопутного или Z₂₁ – для двухпутного) от исходного табличного, например, вследствие износа контактного провода на данном участке. Реальное значение Z₁₁ или Z₂₁ может быть измерено в опыте КЗ на смежной подстанции, если ток во время КЗ протекает только по контактному проводу одного пути.

2. Отклонение реального значения комплексного сопротивления взаимного влияния смежных путей (Z’_P,2) от исходного табличного, например, вследствие того, что на достаточно большой протяженности данного участка оси смежных путей расходятся на расстояние большее, чем 6 м (для которого определено Z’_P,2). Реальное значение Z’_P,2 может быть измерено, если во время опытного КЗ по контактным проводам обоих путей протекает одинаковый ток и известно реальное значение Z₂₁. Тогда, в зависимости от направления тока в смежных проводах, измеряется либо Z₂₂ (при совпадении направления тока), либо Z_1,2 (если направление противоположное).

3) Измерение реальных значений других параметров в процессе проведения опытных КЗ, например, параметров ТП, - не могут служить основанием для коррекции уставок защит, т.к. эти параметры изменяются в процессе эксплуатации. Реальные диапазоны значений этих параметров можно определить только по результатам анализа статистических данных, накопленных в процессе достаточно длительной эксплуатации устройств защит.

Таким образом, в процессе проведения опытных КЗ целесообразно для конкретного участка определять реальные значения:

Z₁₁ - для однопутных участков;

Z₂₁ и Z’_P,2 – для двухпутных.

При существенном отклонении этих параметров от исходных табличных значений (более, чем на 10 %) следует производить коррекцию уставок защит.
