Переходное затухание

Переходное затухание — величина, которая характеризует относительное количество энергии, переходящей вследствие электромагнитной связи из одной цепи в другую; выражается в децибелах.

Так же как обычное затухание, оно измеряется отношением мощности на выходе к мощности на входе. Но в данном случае входным является мощность полезного сигнала одной цепи, выходным — мощность этого же сигнала в соседней цепи. Этот эффект обязательно имеет место между соседними цепями (жилами кабеля, проводами воздушной линии). Он может порождаться переходами сигналов из приемника в передатчик, а также при преобразовании четырехпроводной линии в двухпроводную и обратным преобразованием.

Различаются переходное затухание:

• измеряемое на ближнем конце (NEXT — Near End Cornstalk). Имеется в виду переход мощности от одной пары к другой, который измеряется на конце, ближнем к передатчику пары, подверженной влиянию;

• измеряемое на дальнем конце (FEXT — Far End Cornstalk). Имеется в виду переход мощности от одной пары к другой, который измеряется на конце, дальнем от передатчика пары, подверженной влиянию.

Измерение проводятся во всем диапазоне рабочих частот, т.е. для речевого сигнала — в диапазоне частот 300-3400 Гц.

Меры по уменьшению переходного затухания. Кабель с витыми парами

Для уменьшения влияния переходного затухания применяются кабели с витыми (скрученными) парами. Это многожильные кабели, у которых жилы скручены по парам или четверкам.

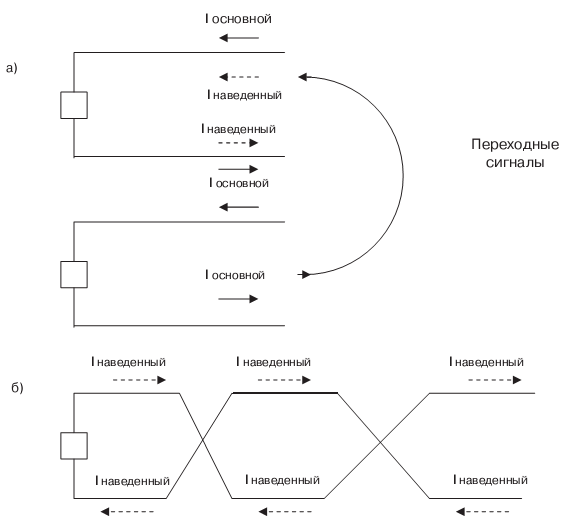

Принцип борьбы с помехами переходного затухания заключается в том, что при скрутке провода, влияющие на отдельные участки кабеля, наводят электромагнитную энергию, равную по амплитуде и противоположную по направлению, как это показано на рис. 6.7. При идеально сбалансированной скрутке (равный шаг скрутки, идеальная симметрия проводов) переходное затухание равно нулю.

Однако в реальной обстановке имеется большое различие амплитуд наведенных сигналов. Оно возникает из-за различного расположения проводов и их различного сопротивления (см. асимметрию).

В связи с проблемой устранения переходного затухания большое внимание уделяется симметрированию проводов разговорного тракта (провода a и b). Любая нагрузка, подключаемая к одному проводу, должна иметь аналог по сопротивлению, подключаемый к другому проводу.

Шумы (помехи)

Шумы (помехи) — это паразитные сигналы, поступающие в пользовательский канал. Они в большинстве случаев имеют случайный характер и случайные характеристики. По своему происхождению они делятся на внутренние и внешние. Внутренние шумы возникают от теплового движения заряженных частиц, температурных изменений и т.п. Внешние шумы или помехи возникают от многих источников излучения, а также при недостатках заземления. Они могут быть естественного происхождения, но чаще это промышленные источники, а также бытовые электроприборы, флуоресцентные лампы, телевизоры, регуляторы яркости освещения и другие источники электрических шумов.

Рис. 6.8.  Метод устранения помех с помощью "скрещивания" проводов

Наличие шумов может, в частности, значительно снизить максимальную длину абонентской линии, которую можно использовать для высокоскоростной связи. В больших городах это помехи от электротранспорта, от мощного промышленного оборудования (включение и отключение мощного оборудования), помехи, возникающие из-за воздействия радиопередатчиков, излучение находящегося рядом радиопередатчика передачи данных. Источником помех может стать разнородность оборудования: например, применение в одном помещении электромеханических и электронных систем. В современных системах, применяющих абонентские устройства передачи данных, большое значение имеет показатель коэффициент импульсных помех.

Коэффициент импульсных помех служит для цифровой оценки состояния линии, он указывает количество ошибок на определенное число переданных битов. Нормальным считается коэффициент ошибок — это означает, что на битов в канале появляется одна помеха, которая может привести к ошибке. Минимально приемлемая величина коэффициента ошибок (допускается обычно при применении радиотракта) составляет . Величина считается хорошей. Следует учитывать, что эти показатели условны. Они измеряются за определенный интервал времени, например, за час. Но в реальности в течение каждого интервала они распределяются неравномерно и могут приходить концентрированно (пачкой). Поэтому иногда вводят коэффициент "пачечности" (концентрации ошибок), который показывает отношение количества ошибок, полученных в данном интервале времени, к ожидаемому среднему по всем интервалам.

Для преодоления ошибок применяются различные алгоритмы, которые будут рассмотрены далее. Помехи ухудшают качество приема речи, а при передаче данных могут привести к неверному их принятию или задержкам, замедляющим реальную скорость обмена данными (скорость модема).

Наибольшие проблемы возникают при ухудшении этого коэффициента и при контроле качества канала со стороны передающих или принимающих устройств. Если эти устройства настроены на отключение канала при превышении ошибки, то при случайных возмущениях в сети часто происходит полное отключение станции. Поэтому при автоматическом контроле этого параметра необходимо оставлять возможность регулировки порога.
