Частотный номеронабиратель

Этот способ набора отличается тем, что информация о набранном номере передается с помощью комбинации двух частот. Этот способ называется двухтональным многочастотным набором (DTMF — Dual Tone Multi-Frequency dialing) и значительно ускоряет набор номера. Длительность посылки сигнала набора номера для ТА ЧНН не менее 50 мс. Это, как будет показано в дальнейшем, уменьшает вероятность ошибки при передаче цифр набранного номера. Комбинации частот и их закрепление за номерами показаны на рис. 2.10. Код образуется с помощью двух групп частот, для образования комбинации из каждой группы берется по одному сигналу (по координатам , ). Тогда закрепление частот будет следующее:

Рис. 2.10.  Распределение частот в номеронабирателе

Генераторы и связь с клавиатурой

Многочастотный генератор (рис. 2.11) синтезирует частоты с помощью цифровых отсчетов.

Программатор отсчетов по командам управления вырабатывает цифровые значения, соответствующие амплитуде сигнала в данной временной точке, и они последовательно через регистр сдвига поступают на вход цифроаналогового преобразователя. На его выходе получается аналоговый сигнал, который передается в линию.

При использовании цифрового тракта сигнал вводится прямо в цифровой тракт без преобразования.

На рис. 2.12 показана связь генератора с клавиатурой. При нажатии одной клавиши сигнал запуска подается на два входа частотного генератора. Длительность паузы между посылками сигнала набора номера для ТА ЧНН в автоматическом режиме должна быть не менее 50 мс. Они определяются приборами в случае смены одной из частот.

На станции приборы приема номера должны быть рассчитаны на прием как импульсных, так и частотных сигналов абонентского номера. Кроме обычного абонентского аппарата широко применяются таксофоны.

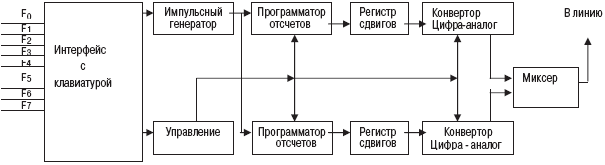

Рис. 2.11.  Многочастотный генератор для двухчастотного набора номера

Рис. 2.12.  Клавиатура двухчастотного набора и связь ее с многочастным генератором

Принцип организации громкоговорящей связи

В большинство современных телефонных аппаратов монтируются устройства для громкоговорящей связи. Они используются при работе автоответчика, есть также варианты их применения для воспроизведения акустической посылки вызова. Блочная схема такого устройства показана на рис. 2.13. Этот вариант аппарата отличается от обычного варианта наличием переключателей и усилителей, а также он содержит два типа микрофона и телефона. Один тип предназначен для телефонной трубки, а другой — в стационарной установке для использования "без рук" ("hands-free"). Продолжим знакомство с устройствами, входящими в состав телефонного аппарата.

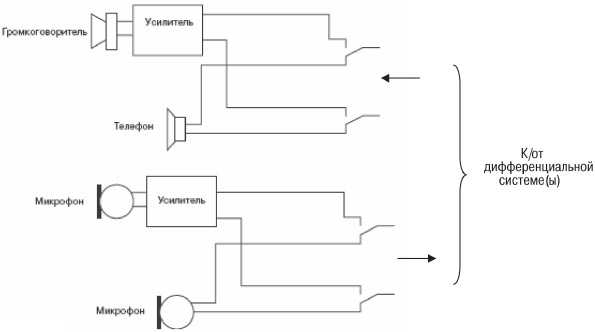

Рис. 2.13.  Блок­схема включения в телефонный аппарат устройств организации громкой связи

Бесшнуровые телефонные аппараты (бта)

Бесшнуровой телефон состоит из базового блока, который подсоединяется к двухпроводной PSTN. На базовом блоке располагается микротелефонная трубка. Единственное электрическое соединение между базовым блоком и трубкой — два контакта для зарядки батарей трубки от источника питания базового блока. Речь и сигнализация передаются по радиолинии между базовым блоком и трубкой, которую можно снимать и использовать для осуществления или принятия вызова в пределах определенного расстояния от базового блока. В микротелефонной трубке размещаются клавиатура и тональное вызывное устройство.

Кроме микрофона, миниатюрного телефона и клавиатуры трубка содержит радиопередатчик и радиоприемник, устройство обработки сигналов и батареи для обеспечения требуемой мощности. Все эти устройства ограничивают мощность передачи и, следовательно, зону действия, которая составляет 100-300 м в зависимости от местных условий. Для бытовых применений такой зоны обычно достаточно. При этом снижается риск взаимных помех и допускается установка и работа без лицензирования.

Обязательное требование для бесшнуровых телефонов — встроенный код безопасности, который устанавливается изготовителем в нестираемой памяти. Обмен сигналами взаимодействия при установлении связи между базовым блоком и трубкой предотвращает любую возможность использования базового блока другой трубкой.

В России в основном распространены бесшнуровые телефонные аппараты, использующие для радиопередачи цифровые методы, которые будут рассмотрены в дальнейшем. Аппараты, применяющие методы передачи с помощью аналоговых сигналов, постепенно заменяются цифровой техникой. Применяемая система передачи носит название DECT (Digital Enhanced Cordless Telecommunication — Цифровая усовершенствованная беспроводная связь). Она предназначена для работы в ограниченной зоне. При этом пользователям может быть представлен один из нескольких каналов. В случае занятости одного из них предоставляется другой. Это позволяет исключить влияние аппаратов, работающих в непосредственной близости друг от друга. Занятие канала осуществляется путем сканирования всех доступных и незанятых каналов в рабочей частоте. Эта же технология используется в случае сетей с маленькими площадями сот и не требует частотного планирования, которое применяется в системах подвижной связи, и рассматривается в дальнейшем. Ниже приведены некоторые характеристики этих телефонных аппаратов (стандарт DECT).

Диапазон частот — 1880-1900 МГц.

Число каналов — 12.

Скорость речевого кодека (кодирования и декодирования) — 32 Кбит/с.
