Описание стенда

На стенде смонтированы два источника постоянного напряжения, амперметры, вольтметры и нелинейные элементы: бареттер, лампа накаливания, диоды, полупроводниковый стабилитрон и динистор (параметры нелинейных элементов сведены в табл. 1). Один из источников питания переключателем П включается на 3, 30, 300 В. Одновременно изменяется предел изменения вольтметра, подключенного к нему.

Порядок выполнения работы

А. В лаборатории

1. Нарисовать в тетради схему для снятия ВАХ лампы накаливания, выбрать приборы исходя из предельно допустимых значений токов и напряжений. Собрать цепь по схеме и представить ее преподавателю.

2. Снять ВАХ лампы накаливания, диода, бареттера, стабилитрона у имеющихся на стенде нелинейных сопротивлений. Снятие ВАХ диодов начинать с обратного включения. При снятии ВАХ бареттера использовать источник на 50 В, расположенный на стенде справа. При выборе приборов для измерения токов и напряжений руководствоваться данными таблицы.

Предельно допустимые токи и напряжения

Прибор

Прямое включение

Обратное включение

Напряжение или ток стабилизатора

Uпр., В

Iпр., мА

Uобр., В

Iобр., мА

Д814А

1

100

7–8,5

40

7–8,5 В

Д814Д

1

100

11,5–14

24

11,5–14 В

ЛН13,5

13,5

180

13,5

180

ЛН6,3

6,3

300

6,3

300

Д226Е

1,5

300

500

0,1

КЦ401Г

2,5

300

400

0,1

0,3Б17-35

35

300

35

300

0,3 А

0,425Б 5,5-12

12

425

12

425

0,425 А

Внимание! Переключение диапазонов источника сблокировано с вольтметром, т.е., если источник включен на 30 В, то и максимальное отклонение стрелки вольтметра тоже 30 В.

П ри отключении источника на 3, 30, 300 В необходимо вначале реостатом уменьшить напряжение до нуля, а затем переключателем отключить источник.

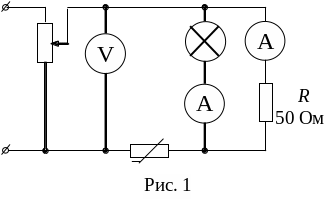

3. Собрать цепь по схеме (рис 1). Амперметры выбрать в соответствии с полученными в п. 2 значениями токов. С помощью переключателя, расположенного на стенде слева под вольтметром, подключить источник с напряжением 30 В и затем с помощью реостата в ранее собранной цепи установить напряжение 20 В. Записать измеренные значения токов.

4. Собрать цепь по схеме на рис. 2. Установить ток, равный половине максимально допустимого значение для стабилитрона.

5 . Отключить стабилитрон и, представив оставшуюся часть схемы как активный двухполюсник, экспериментально определить методом холостого хода (ХХ) и короткого замыкания (КЗ) его параметры. Записать значения напряжения холостого хода и ток короткого замыкания.

.6. Собрать цепь (рис. 3). С помощью реостатов установить напряжения U1 = 25 В и U2 = 20 В, R = 50 Ом. Измерить токи.

Б. Дома

7. По полученным в п. 2 ВАХ нелинейных сопротивлений рассчитать графически определить токи во всех ветвях цепи (рис. 1) при U = 20 В.

8. Графически определить ток в нелинейном элементе, используя результаты измерений п. 2 и 5. Сравнить полученный результат с результатом, полученным в п. 4.

9. Определить графически токи во всех ветвях схемы (рис. 3).

10. Оформить отчет о лабораторной работе, в котором для каждого эксперимента привести схему исследуемой цепи, измеренные величины, формулы, диаграммы, выводы (сравнение результатов эксперимента и результатов расчета). Порядок выполнения работы и расчеты сопровождать текстовыми пояснениями.
