Задание №6

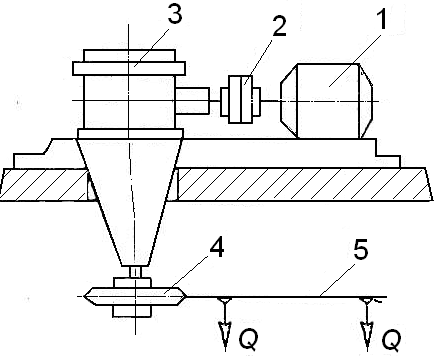

Схема редуктора
1 - Электродвигатель; 2 - Муфта; 3 - Цилиндро-червячный редуктор;
4 - Звездочка; 5 - Цепь конвейера
Величины |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Мощность Р кВт |
0,5 |
0,66 |
0,84 |
0,98 |
1,12 |
1,04 |
1,04 |
0,77 |
0,6 |
0,45 |
Окружная скорость v м/с |
0,1 |
0,12 |
0,14 |
0,15 |
0,16 |
0,16 |
0,15 |
0,14 |
0,12 |
0,1 |
Шаг тяговой цепи t мм |
80 |
100 |
80 |
100 |
80 |
100 |
80 |
100 |
80 |
100 |
Число зубьев звездочки |
12 |
12 |
10 |
10 |
12 |
12 |
10 |
10 |
12 |
12 |
Расчетный срок службы, лет |
8 |
8 |
7 |
7 |
6 |
6 |
8 |
8 |
7 |
7 |
Используя схему и табличные данные необходимо выполнить:
Для получения оценки «Удовлетворительно»:
Энергокинематический расчет привода;
Полный расчет быстроходной передачи
Начертить быстроходный вал и зубчатое колесо
Для получения оценки «Хорошо»: выполнить пункты задания - 1,2,4,5,6,7
Рассчитать тихоходную передачу;
Подобрать шпонки и сделать их проверку;
Подобрать подшипники.
Выполнить сборочный чертеж редуктора, одну проекцию
Для получения оценки «Отлично»: выполнить пункты задания-1,2,3,4,5,6,7,8
8. Выполнить сборочный чертеж редуктора в двух проекциях.
Задание №7

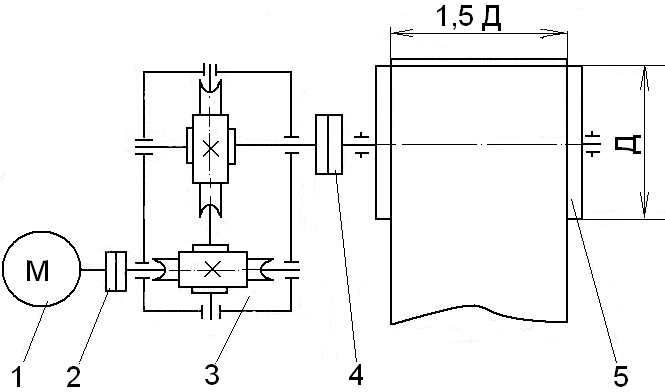

1 - Электродвигатель; 2 - Муфта; 3 - Двухступенчатый червячный редуктор;
4 - Муфта; 5 - Барабан
Величины |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Мощность Р кВт |
0,3 |
0,42 |
0,56 |
0,68 |
0,8 |
0,56 |
0,72 |
0,91 |
1,05 |
1,2 |
Окружная скорость v м/с |
0,1 |
0,12 |
0,14 |
0,15 |
0,16 |
0,1 |
0,12 |
0,14 |
0,15 |
0,16 |
Диаметр барабана Д мм |
350 |
400 |
450 |
350 |
400 |
450 |
350 |
400 |
450 |
350 |
Расчетный срок службы, лет |
8 |
7 |
6 |
5 |
5 |
6 |
7 |
8 |
7 |
5 |
Используя схему и табличные данные необходимо выполнить:
Для получения оценки «Удовлетворительно»:
Энергокинематический расчет привода;
Полный расчет быстроходной передачи
Начертить быстроходный вал и зубчатое колесо
Для получения оценки «Хорошо»: выполнить пункты задания - 1,2,4,5,6,7
Рассчитать тихоходную передачу;
Подобрать шпонки и сделать их проверку;
Подобрать подшипники.
Выполнить сборочный чертеж редуктора, одну проекцию
Для получения оценки «Отлично»: выполнить пункты задания-1,2,3,4,5,6,7,8
8. Выполнить сборочный чертеж редуктора в двух проекциях.
