Задание №1

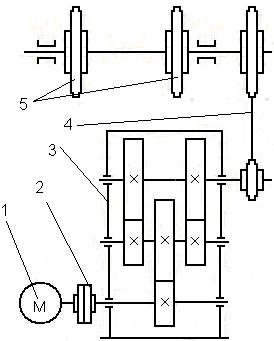

– Электродвигатель;
– Муфта;
– Редуктор;
– Цепная передача;
– Звездочки приводной цепи.
Таблица 1
Величины |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Мощность Р, кВт |
2,7 |
3,3 |
4,0 |
4,73 |
5,5 |
3,45 |
4,2 |
5,0 |
5,85 |
6,75 |
Окружная скорость v м/с |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
Шаг тяговой цепи - t мм |
80 |
80 |
100 |
100 |
125 |
125 |
100 |
100 |
80 |
80 |
Число зубьев тяговой звездочки |
7 |
8 |
9 |
10 |
7 |
8 |
9 |
10 |
7 |
8 |
Расчетный срок службы, лет |
4 |
5 |
6 |
7 |
8 |
8 |
6 |
7 |
5 |
4 |
Используя схему и табличные данные необходимо выполнить:
Для получения оценки «Удовлетворительно»:
Энергокинематический расчет привода;
Полный расчет быстроходной передачи
Начертить быстроходный вал и зубчатое колесо
Для получения оценки «Хорошо»: выполнить пункты задания - 1,2,4,5,6,7
Рассчитать тихоходную передачу;
Подобрать шпонки и сделать их проверку;
Подобрать подшипники.
Выполнить сборочный чертеж редуктора, одну проекцию
Для получения оценки «Отлично»: выполнить пункты задания-1,2,3,4,5,6,7,8
8. Выполнить сборочный чертеж редуктора в двух проекциях.
Все расчеты представить в виде пояснительной записки.
Задание №2

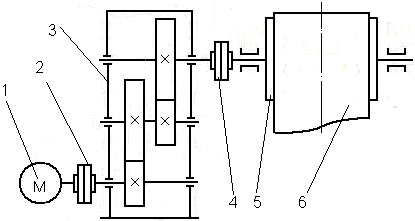

- Электродвигатель
- Муфта
- Редуктор
- Муфта тихоходного вала
- Барабан
- Лента.
Величины |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Мощность Р кВт |
2,0 |
2,31 |
2,64 |
2,99 |
3,36 |
3,75 |
4,16 |
4,59 |
5,0 |
5,5 |
Окружная скорость v м/с |
1,0 |
1,1 |
1,2 |
1,3 |
1,4 |
1,5 |
1,6 |
1,7 |
1,8 |
1,9 |
Диаметр барабана dмм |
200 |
225 |
250 |
275 |
300 |
200 |
225 |
250 |
275 |
300 |
Расчетный срок службы, лет |
4 |
5 |
6 |
7 |
8 |
6 |
7 |
8 |
7 |
6 |
Используя схему и табличные данные необходимо выполнить:
Для получения оценки «Удовлетворительно»:
Энергокинематический расчет привода;
Полный расчет быстроходной передачи
Начертить быстроходный вал и зубчатое колесо
Для получения оценки «Хорошо»: выполнить пункты задания - 1,2,4,5,6,7
4. Рассчитать тихоходную передачу;
Подобрать шпонки и сделать их проверку;
Подобрать подшипники.
Выполнить сборочный чертеж редуктора, одну проекцию.
Для получения оценки «Отлично»: выполнить пункты задания-1,2,3,4,5,6,7,8
8. Выполнить сборочный чертеж редуктора в двух проекциях.
Все расчеты представить в виде пояснительной записки.
