Вопросы и задания для самопроверки

1. В чем заключается суть анализа устойчивости по критерию Гурвица?

2. В чем заключается суть анализа устойчивости по критерию Михайлова?

РАЗДЕЛ 3. СИСТЕМА СХЕМОТЕХНИЧЕСКОГО МОДЕЛИРОВАНИЯ MICRO-CAP 6

ТЕМА 7. ВВОД И РЕДАКТИРОВАНИЕ ЭЛЕКТРОННЫХ СХЕМ В ПРОГРАММЕ MICRO-CAP 6

Литература: [3], глава 2, глава 4.

Вопросы для самопроверки

1. Сколько существует способов ввода полупроводниковых элементов? Назовите и кратко охарактеризуйте их на примере биполярного транзистора.

2. Какими буквами в программе обозначаются десятичные приставки «милли», «микро», «нано», «пико», «кило» и «мега»?

3. Как можно, не вводя все элементы схемы заново, нарисовать рядом ее копию?

4. Как можно изменить сопротивление уже введенного резистора?

5. Какой основной параметр указывается в программе для диода?

Тема 8. Выполнение моделирование в программе micro-cap 6

Литература: [3], глава 3.

Вопросы для самопроверки

1. Что откладывается по осям графика в анализе переходных процессов и частотном анализе?

2. Как в программе отображаются результаты анализа схемы по постоянному току (статического анализа)?

Варианты контрольного задания

Каждый студент выполняет задачи в соответствии со своим вариантом (смотри таблицу). Номер варианта обозначен последней цифрой номера зачетной книжки.

Номер варианта	Номера задач
1	1	11	21	31	41
2	2	12	22	32	42
3	3	13	23	33	43
4	4	14	24	34	44
5	5	15	25	35	45
6	6	16	26	36	46
7	7	17	27	37	47
8	8	18	28	38	48
9	9	19	29	39	49
0	10	20	30	40	50

Задачи контрольного задания

1. По справочным вольт-амперным характеристикам диода Д2Б определить параметры его кусочно-линейной и нелинейной моделей при температуре окружающей среды 20С.

2. По справочным вольт-амперным характеристикам диода Д2В определить параметры его кусочно-линейной и нелинейной моделей при температуре окружающей среды 20С.

3. По справочным вольт-амперным характеристикам диода Д2Г определить параметры его кусочно-линейной и нелинейной моделей при температуре окружающей среды 20С.

4. По справочным вольт-амперным характеристикам диода Д2Д определить параметры его кусочно-линейной и нелинейной моделей при температуре окружающей среды 20С.

5. По справочным вольт-амперным характеристикам диода Д2Ж определить параметры его кусочно-линейной и нелинейной моделей при температуре окружающей среды 20С.

6. По справочным вольт-амперным характеристикам диода Д2И определить параметры его кусочно-линейной и нелинейной моделей при температуре окружающей среды 20С.

7. По справочным вольт-амперным характеристикам диода Д223 определить параметры его кусочно-линейной и нелинейной моделей при температуре окружающей среды 25С.

8. По справочным вольт-амперным характеристикам диода Д226 определить параметры его кусочно-линейной и нелинейной моделей при температуре окружающей среды 25С.

9. По справочным вольт-амперным характеристикам диода Д229А определить параметры его кусочно-линейной и нелинейной моделей при температуре окружающей среды 25С.

10. По справочным вольт-амперным характеристикам диода Д237А определить параметры его кусочно-линейной и нелинейной моделей при температуре окружающей среды 25С.

11. По справочным вольт-амперным характеристикам биполярного транзистора 2Т333 определить параметры его малосигнальных моделей в h- и y-параметрах в усилительной области при токе базы I_б = 100 мкА и напряжении U_кэ = 5 В.

12. По справочным вольт-амперным характеристикам биполярного транзистора КТ710А определить параметры его малосигнальных моделей в h- и y-параметрах в усилительной области при токе базы I_б = 1 А и напряжении U_кэ = 5 В.

13. По справочным вольт-амперным характеристикам биполярного транзистора КТ826 (2Т826) определить параметры его малосигнальных моделей в h- и y-параметрах в усилительной области при токе базы I_б = 200 мкА и напряжении U_кэ = 5 В.

14. По справочным вольт-амперным характеристикам биполярного транзистора КТ827 (2Т827) определить параметры его малосигнальных моделей в h- и y-параметрах в усилительной области при токе базы I_б = 5 мА и напряжении U_кэ = 5 В.

15. По справочным вольт-амперным характеристикам биполярного транзистора КТ828 (2Т828) определить параметры его малосигнальных моделей в h- и y-параметрах в усилительной области при токе базы I_б = 1А и напряжении U_кэ = 5 В.

16. По справочным вольт-амперным характеристикам биполярного транзистора КТ834 (2Т834) определить параметры его малосигнальных моделей в h- и y-параметрах в усилительной области при токе базы I_б = 500 мА и напряжении U_кэ = 5 В.

17. По справочным вольт-амперным характеристикам биполярного транзистора 2Т839А определить параметры его малосигнальных моделей в h- и y-параметрах в усилительной области при токе базы I_б = 0,5 А и напряжении U_кэ = 5 В.

18. По справочным вольт-амперным характеристикам биполярного транзистора КТ847А определить параметры его малосигнальных моделей в h- и y-параметрах в усилительной области при токе базы I_б = 0,4 А и напряжении U_кэ = 3 В.

19. По справочным вольт-амперным характеристикам биполярного транзистора КТ863А определить параметры его малосигнальных моделей в h- и y-параметрах в усилительной области при токе базы I_б = 0,1 А и напряжении U_кэ = 5 В.

20. По справочным вольт-амперным характеристикам биполярного транзистора КТ884А определить параметры его малосигнальных моделей в h- и y-параметрах в усилительной области при токе базы I_б = 200 мА и напряжении U_кэ = 5 В.

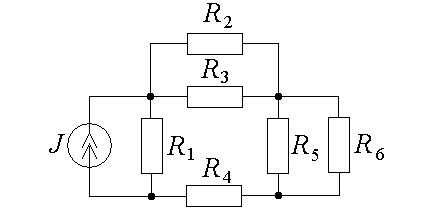

21. Для приведенной на рис. 1 схемы определить потенциалы всех узлов и токи всех ветвей. J = 2 А, R₁ = 1 Ом, R₂ = 5 Ом, R₃ = 3 Ом, R₄ = 2 Ом, R₅ = 10 Ом, R₆ = 1 Ом.

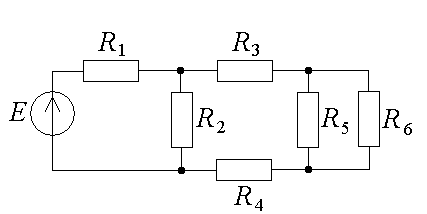

22. Для приведенной на рис. 2 схемы определить потенциалы всех узлов и токи всех ветвей. E = 15 В, R₁ = 6 Ом, R₂ = 5 Ом, R₃ = 4 Ом, R₄ = 3 Ом, R₅ = 2 Ом, R₆ = 1 Ом.

23. Для приведенной на рис. 1 схемы определить потенциалы всех узлов и токи всех ветвей. J = 0,2 А, R₁ = 10 Ом, R₂ = 15 Ом, R₃ = 30 Ом, R₄ = 2 кОм, R₅ = 100 Ом, R₆ = 1 кОм.

24. Для приведенной на рис. 2 схемы определить потенциалы всех узлов и токи всех ветвей. Е = 12 В, R₁ = 12 Ом, R₂ = 25 Ом, R₃ = 35 Ом, R₄ = 2 кОм, R₅ = 10 Ом, R₆ = 15 Ом.

25. Для приведенной на рис. 1 схемы определить потенциалы всех узлов и токи всех ветвей. J = 0,2 А, R₁ = 10 Ом, R₂ = 50 Ом, R₃ = 35 Ом, R₄ = 22 кОм, R₅ = 100 Ом, R₆ = 100 Ом.

26. Для приведенной на рис. 2 схемы определить потенциалы всех узлов и токи всех ветвей. Е = 1 В, R₁ = 15 Ом, R₂ = 25 Ом, R₃ = 35 Ом, R₄ = 2 кОм, R₅ = 10 кОм, R₆ = 1 кОм.

27. Для приведенной на рис. 1 схемы определить потенциалы всех узлов и токи всех ветвей. J = 0,02 А, R₁ = 15 Ом, R₂ = 15 Ом, R₃ = 30 Ом, R₄ = 20 Ом, R₅ = 10 Ом, R₆ = 100 Ом.

28. Для приведенной на рис. 2 схемы определить потенциалы всех узлов и токи всех ветвей. Е = 15 В, R₁ = 5 Ом, R₂ = 3 Ом, R₃ = 4 Ом, R₄ = 2 Ом, R₅ = 6 Ом, R₆ = 1 Ом.

29. Для приведенной на рис. 1 схемы определить потенциалы всех узлов и токи всех ветвей. J = 20 А, R₁ = 1 кОм, R₂ = 15 кОм, R₃ = 30 Ом, R₄ = 10 Ом, R₅ = 100 Ом, R₆ = 25 Ом.

30. Для приведенной на рис. 2 схемы определить потенциалы всех узлов и токи всех ветвей. Е = 15 В, R₁ = 20 кОм, R₂ = 15 кОм, R₃ = 30 Ом, R₄ = 250 Ом, R₅ = 100 Ом, R₆ = 5 кОм.

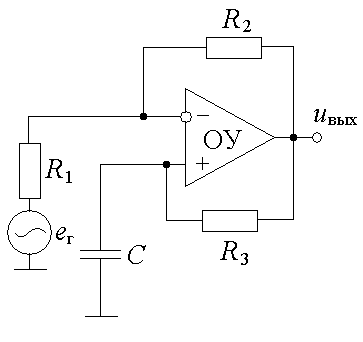

31. Провести частотный анализ представленного на рис. 3 активного фильтра и получить выражения для АЧХ и ФЧХ его коэффициента передачи по напряжению. R₁ = 1 кОм, R₂ = 2 кОм, R₃ = 5 кОм, С = 5 нФ. Операционный усилитель считать идеальным.

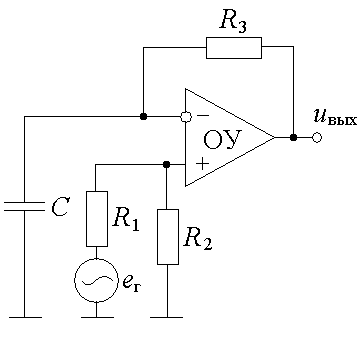

32. Провести частотный анализ представленного на рис. 4 активного фильтра и получить выражения для АЧХ и ФЧХ его коэффициента передачи по напряжению. R₁ = 2 кОм, R₂ = 4 кОм, R₃ = 10 кОм, С = 20 нФ. Операционный усилитель считать идеальным.

33. Провести частотный анализ представленного на рис. 3 активного фильтра и получить выражения для АЧХ и ФЧХ его коэффициента передачи по напряжению. R₁ = 3 кОм, R₂ = 6 кОм, R₃ = 15 кОм, С = 5 нФ. Операционный усилитель считать идеальным.

34. Провести частотный анализ представленного на рис. 4 активного фильтра и получить выражения для АЧХ и ФЧХ его коэффициента передачи по напряжению. R₁ = 4 кОм, R₂ = 6 кОм, R₃ = 10 кОм, С = 10 нФ. Операционный усилитель считать идеальным.

35. Провести частотный анализ представленного на рис. 3 активного фильтра и получить выражения для АЧХ и ФЧХ его коэффициента передачи по напряжению. R₁ = 5 кОм, R₂ = 10 кОм, R₃ = 20 кОм, С = 2 нФ. Операционный усилитель считать идеальным.

36. Провести частотный анализ представленного на рис. 4 активного фильтра и получить выражения для АЧХ и ФЧХ его коэффициента передачи по напряжению. R₁ = 3 кОм, R₂ = 5 кОм, R₃ = 20 кОм, С = 15 нФ. Операционный усилитель считать идеальным.

37. Провести частотный анализ представленного на рис. 3 активного фильтра и получить выражения для АЧХ и ФЧХ его коэффициента передачи по напряжению. R₁ = 20 кОм, R₂ = 25 кОм, R₃ = 100 кОм, С = 300 пФ. Операционный усилитель считать идеальным.

38. Провести частотный анализ представленного на рис. 4 активного фильтра и получить выражения для АЧХ и ФЧХ его коэффициента передачи по напряжению. R₁ = 1 кОм, R₂ = 100 Ом, R₃ = 3 кОм, С = 500 пФ. Операционный усилитель считать идеальным.

39. Провести частотный анализ представленного на рис. 3 активного фильтра и получить выражения для АЧХ и ФЧХ его коэффициента передачи по напряжению. R₁ = 200 Ом, R₂ = 1 кОм, R₃ = 5 кОм, С = 20 нФ. Операционный усилитель считать идеальным.

40. Провести частотный анализ представленного на рис. 4 активного фильтра и получить выражения для АЧХ и ФЧХ его коэффициента передачи по напряжению. R₁ = 200 Ом, R₂ = 100 Ом, R₃ = 50 кОм, С = 1 нФ. Операционный усилитель считать идеальным.

41. Провести анализ устойчивости схемы активного фильтра из задачи 31 по критериям Гурвица и Михайлова.

42. Провести анализ устойчивости схемы активного фильтра из задачи 32 по критериям Гурвица и Михайлова.

43. Провести анализ устойчивости схемы активного фильтра из задачи 33 по критериям Гурвица и Михайлова.

44. Провести анализ устойчивости схемы активного фильтра из задачи 34 по критериям Гурвица и Михайлова.

45. Провести анализ устойчивости схемы активного фильтра из задачи 35 по критериям Гурвица и Михайлова.

46. Провести анализ устойчивости схемы активного фильтра из задачи 36 по критериям Гурвица и Михайлова.

47. Провести анализ устойчивости схемы активного фильтра из задачи 37 по критериям Гурвица и Михайлова.

48. Провести анализ устойчивости схемы активного фильтра из задачи 38 по критериям Гурвица и Михайлова.

49. Провести анализ устойчивости схемы активного фильтра из задачи 39 по критериям Гурвица и Михайлова.

50. Провести анализ устойчивости схемы активного фильтра из задачи 40 по критериям Гурвица и Михайлова.

Рис. 1 Рис. 2

Рис. 3 Рис. 4
