Міністерство освіти і науки України
Національний університет “Львівська політехніка”
Лабораторна робота № 1.
з дисципліни:
Електроніка та електротехніка
на тему:
" ДОСЛІДЖЕННЯ ЛІНІЙНИХ ЕЛЕКТРНЧНИХ КІЛ ПОСТІЙНОГО СТРУМУ НА ПІДСТАВІ ТЕОРЕМИ ПРО АКТИВНИЙ ДВОПОЛЮСНИК "
Виконав:
Студент І курсу ІКНІ
Групи КН-12
Федека Василь
Перевірив:
Професор Рендзіняк С.Й.
Львів 2012
Мета роботи
Навчитись визначати параметри лінійних активних двополюсників для побудови їх заступних схем; перевірити положення теореми про активний двополюсник; дослідити процес передачі енергії від активного до пасивного двополюсника; з'ясувати особливості паралельної роботи джерел енергії на спільне навантаження.
1. Teopетичні пояснення

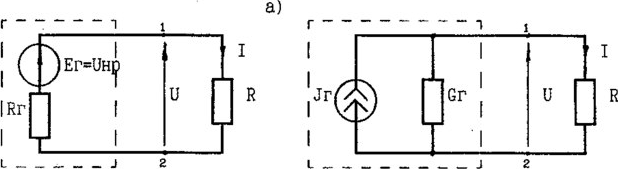

Теорема про активний двополюсник лежить в основі методу еквівалентного генератора, який широко використовується для визначення режимів роботи однієї з віток чи двополюсника електричного кола. Згідно з цією теоремою, будь-який лінійний активний двополюсник (рис. 1а) можна замінити еквівалентним генератором з е.р.с Ег і внутрішнім опором R (рис. 16) або еквівалентним генератором з джерелом струму Jг і внутрішньою провідністю Gг. (рис. 1в). еквівалентну схему з джерелом е.р.с (рис. 1б) називають схемою Тевенена. а з джерелом струму (рис. 1в) - схемою Нортона.
а)
Еквівалентний генератор Еквівалентний генератор
б) в)
Рис.1

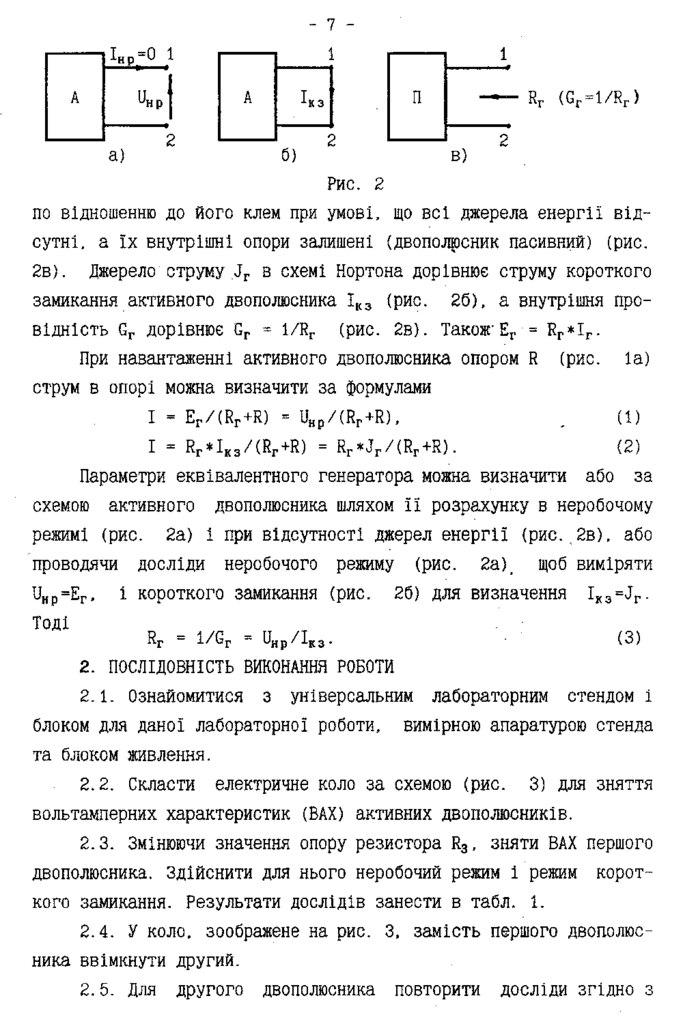

Е.р.с. еквівалентного генератора дорівнює напрузі неробочого режиму U, (рис. 2а) а внутрішній опір Rг - опору двополюсника по відношенню до його клем при умові, що всі джерела енергії відсутні, а їх внутрішні опори залишені (двополюсник пасивний) (рис. 2в). Джерело струму Jг в схемі Нортона дорівнює струму короткого замикання активного двополюсника Iкз (рис. 26), а внутрішня провідність Gг, дорівнює Gг = 1/R (рис. 2в). Також Ег = Rг*Іг.
При навантаженні активного двополюсника опором R (pис. 1а) струм в опорі можна визначити за формулами
І = Ег/(Rг+R) = Uкр/(Rг+R), (1)
І = Rг*Ікз/(Rг+R) = Rг Jг/(Rг+R). (2)
Параметри еквівалентного генератора можна визначити або за схемою активного двополюсника шляхом її розрахунку в неробочому режимі (рис. 2а) і при відсутності джерел енергії (рис. 2в), або проводячи досліди неробочого режиму (рис. 2а), щоб виміряти Uнр=Eг, і короткого замикання (рис. 26) для визначення Ікз=Jг.
Тоді Rг = 1/Gг = Uнр/Ікз. (3)
