§ 2. Классификация и маркировка судовых дизелей
Судовые дизели классифицируют по следующим признакам: тактности - четырехтактные и двухтактные; способу наполнения цилиндров воздухом - с наддувом и без наддува; частоте вращения коленчатого вала – малооборотные (80 - 300 об/мин), среднеоборотные (300-750 об/мин), повышенной оборотности (750-1500 об/мин), высокооборотные (свыше 1500 об/мин); возможности изменения направления вращения коленчатого вала - реверсивные и нереверсивные; конструкции кривошипно-шатунного механизма - тронковые, крейцкопфные; расположению цилиндров - рядные и V-образного исполнения и др.
По направлению вращений дизели подразделяются на двигатели правого вращения если коленчатый нал вращается по часовой стрелке, левого вращения, если вал вращается против часовой стрелки для наблюдающего со стороны маховика. Для главных дизелей это положение - с кормы в нос. Если при этом выпускной коллектор дизеля находится справа, дизель считается правой модели, если слева, - левой модели. Нумерация цилиндров в дизелях с рядным их расположением начинается с кормового торца.
Все судовые дизели имеют единую систему маркировки. Марка двигателя определяет его основные конструкционные признаки. Первая цифра в марке, стоящая перед буквами, показывает число цилиндров. Буквы, следующие далее, обозначают: Д - двухтактный, Ч - четырехтактный, Р - реверсивный, К - крейцкопфный (см. ниже), Н - с наддувом, С - судовой с реверсивной муфтой, П - с редукторной передачей. В конце марки ставят дробь: числитель ее обозначает диаметр цилиндра, знаменатель - ход поршня (оба значения даются в сантиметрах). Отсутствие в марке буквы Р свидетельствует с том, что двигатель нереверсивный, отсутствие буквы К -двигатель бескрейцкопфный (тронковый см. ниже). К примеру, обозначение 9ДКРН 80/160-4 подразумевает следующее: двигатель девятицилиндровый, двухтактный, крейцкопфный, реверсивный, с наддувом, диаметр цилиндра 80 см, ход поршня 160 см, четвертая степень форсирования.
§ 3. Принцип действия двигателя внутреннего сгорания, его основные
детали, системы и устройства
Поршневым ДВС называется такой тепловой, двигатель, в котором химическая энергия топлива, сгорающего внутри рабочего цилиндра, превращается в тепловую, а затем с помощью кривошипно-шатунного механизма преобразуется в механическую.
П
Рис. 1.2 Схема
четырехтактного
тронкового
двигателя
(50
÷ 140 кгс/см
*).
Под давлением газов поршень 11 движется
вниз, объем, занимаемый газами,
увеличивается, вследствие чего
давление снижается. Процесс увеличения
объема, занимаемого газом, и снижения
его давления называется процессом
расширения. В конце
расширения температура газов снижается
до 900 - 1000°К, а давление становится равным
0,25 - 0,5 Мн/м
(2,5 ÷ 5,0 кгс/см
).
По окончании расширения отработавшие
газы выпускаются в атмосферу, и в цилиндр
поступает свежий заряд воздуха для
совершения следующего рабочего хода.
Прямолинейное движение поршня преобразуется шатуном 12 и кривошипом 2 во вращательное движение коленчатого вала. Во время работы двигателя поршень, перемещаясь в цилиндре, занимает два крайних положения: верхнее и нижнее. Крайнее верхнее положение поршня называется верхней мертвой точкой (в. м. т.), а крайнее нижнее - нижней мертвой точкой (н. м. т.). Расстояние между мертвыми точками (м. т.), измеренное по оси цилиндра, называется ходом поршня, который обозначается буквой S. По рис. 1.2 нетрудно установить, что S=2R, т. е. ход поршня равен двум радиусам кривошипа. Одному ходу поршня соответствует угол поворота коленчатого вала на 180°. Следовательно, при повороте вала на 360° поршень совершит два хода.
Комплекс последовательных процессов, периодически повторяющийся в каждом цилиндре и обуславливающий работу двигателя, называется рабочим циклом. Часть цикла, происходящая на протяжении одного хода поршня, называется тактом.
* 1 Мн/м ≈ 10,2 кгс/см ≈ 10,2 ат ≈ 1,02 МПа.
Рабочий цикл может совершаться за четыре или за два хода поршня, в соответствии с чем двигатели называются четырехтактными или двухтактными. У четырехтактных двигателей на каждые четыре хода поршня или два оборота коленчатого вала приходится один рабочий ход, а у двухтактного двигателя один рабочий ход - на два хода поршня или на один оборот коленчатого вала. Нерабочие ходы поршня являются вспомогательными и совершаются за счет кинетической энергии движущихся частей двигателя, приобретаемой ими за период рабочего хода.
Сгорание топлива непосредственно в цилиндре является наиболее рациональным и позволяет обойтись без промежуточного рабочего тела (пара) и без дополнительных устройств (котлов, пароперегревателей и т. д.), необходимых для его приготовления. Благодаря этому уменьшаются тепловые потери. Следовательно, ДВС наиболее экономичны из всех тепловых двигателей. В современных двигателях в полезную работу превращается до 30 - 43% теплоты, получаемой при сгорании топлива, тогда как в паровых турбинах ее используется 20 - 26%, в газовых 20 - 30%, а в паровых машинах 10 - 20%.
Основной
характеристикой двигателя служит
эффективная
мощность
N
,
развиваемая на коленчатом валу и
отдаваемая потребителю энергии (на
судовых двигателях гребному винту или
электрогенератору). Мощность,
развиваемая в цилиндрах двигателя,
называется индикаторной
N
.
Эффективная мощность меньше индикаторной
на величину потерь мощности, затрачиваемой
на преодоление трения в механизме
двигателя, на привод механизмов,
навешенных на двигатель, а также на
преодоление сопротивлений, возникающих
при наполнении цилиндров свежим зарядом
и при очистке их от отработавших
газов.
Основным показателем
экономичности двигателя является
удельный
эффективный расход топлива на единицу
мощности в час,
который для наиболее экономичных
двигателей (дизелей) составляет 200 - 230
г/квт
ч
или 145 - 170 г/л.
с. ч. Эффективный
расход топлива у паросиловых установок
значительно выше и колеблется в пределах
300 - 450 г/квт
ч.
В связи с низкой экономичностью суда с паровыми машинами не строят.
Современный судовой ДВС представляет собой сложную машину, состоящую из множества различных деталей, механизмов и устройств, обеспечивающих его работу.
Для удобства изучения все детали двигателя, механизмы и устройства принято группировать следующим образом: а) основные детали; б) системы; в) устройства.
Основные детали разделяются на неподвижные, составляющие остов двигателя, и подвижные. К деталям остова (см. рис. 1.2) относятся блок цилиндров 9, рабочая втулка 10, станина 3, фундаментная рама 1 и крышка цилиндра 5, а к подвижным - поршень 11, шатун 12, коленчатый вал 13. Кроме того, у двигателей больших мощностей к подвижным деталям могут относиться шток и крейцкопф, не показанные на рисунке. Изображенный на рис. 1.3 механизм для преобразования возвратно-поступательного движения поршня во вращательное движение коленчатого вала, состоящий из кривошипа и шатуна, называется кривошипно-шатунным.
У двигателей больших мощностей в кривошипно-шатунный механизм входят, кроме того, шток 2 (рис. 1.3) и крейцкопф 1. В зависимости от конструкции кривошипно-шатунного механизма двигатели разделяются на тронковые, у которых поршни соединяются непосредственно с шатунами (см. рис. 1.2), и крейцкопфные, у которых поршни с шатунами соединяются с помощью штоков и крейцкопфов (см. рис. 1.3).
Системой называется комплекс деталей, механизмов и приборов, выполняющих какую-либо определенную функцию по обеспечению работы двигателя.
Каждый двигатель, независимо от типа и мощности, имеет следующие системы.
Система газораспределения. Состоит из впускного 6 и выпускного 7 (см. рис. 1.2) клапанов, распределительного вала 4 и привода к нему, привода к клапанам 8, впускного и выпускного коллекторов, не показанных на рисунке. У двухтактных двигателей функцию клапанов выполняют прорези в стенках цилиндра, называемые впускными и выпускными окнами. Некоторые двухтактные двигатели имеют клапаны. Эта система обеспечивает своевременное заполнение цилиндров свежим зарядом и очистку их от продуктов сгорания.
Топливная система.
Предназначена для непрерывного питания
двигателя топливом. В нее входят:
топливные цистерны для хранения запаса
топлива на судне; расходные топливные
цистерны (дежурные), из которых топливо
подается к двигателю; сепараторы;
трубопроводы; фильтры для очистки
топлива; перекачивающие насосы; насосы
для подачи топлива под давлением в
цилиндры (топливные насосы); форсунки
- топливные клапаны, служащие для
распыливания топлива в цилиндре, система
подогрева. У двигателей, работающих на
тяжелых сортах топлива, в топливную
систему, кроме того, входят устройства
для подогрева топлива.

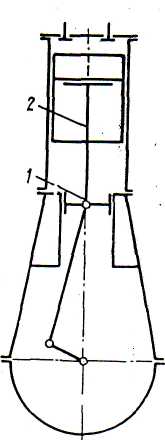

Рис. 1.3 Схема
крейцкопфного
двигателя
Система смазки. Обеспечивает смазку трущихся частей и их охлаждение. В нее входят цистерны для хранения свежего масла и сбора отработавшего, трубопроводы, перекачивающие насосы, сепараторы, устройства для подачи масла к трущимся поверхностям, устройства для очистки и охлаждения масла, контрольно-измерительные приборы.
Система охлаждения. Предназначена для устранения перегрева частей двигателя, соприкасающихся с горячими продуктами сгорания. В нее входят трубопроводы, насосы, фильтры, холодильники и контрольно-измерительная аппаратура.
Система регулирования частоты вращения коленчатого вала.
Система контроля, аварийно-предупредительной сигнализации и защиты. Обеспечивает нормальную и безаварийную работу двигателя.
Все перечисленные системы создают условия для нормальной работы двигателя. Если какая-либо из систем прекратит свое действие, то двигатель не будет работать.
При нарушении смазки или охлаждении двигателя он может остановиться вследствие заклинивания поршней в цилиндрах, задира и расплавления подшипников.
Под устройством понимается комплекс деталей, механизмов и приборов, предназначенных для управления двигателем и контроля за его работой.
К устройствам относятся: пусковое - для раскручивания коленчатого вала при пуске двигателя в ход, реверсивное - для изменения направления вращения коленчатого вала с целью обеспечения хода судна «вперед» и «назад», управления - для изменения режима работы двигателя, устройства для приготовления и хранения сжатого воздуха, обеспечивающие воздухом пусковые и реверсивные устройства.
В зависимости от типа, назначения и мощности двигателя отдельных устройств на нем может не быть. Так, например, у вспомогательных двигателей нет реверсивного устройства, устройства для приготовления сжатого воздуха, а у маломощных двигателей - пускового устройства. Пуск таких двигателей производится рукояткой, с помощью которой их коленчатый вал раскручивается вручную.
