Лабораторная работа 10 исследование дизъюнктора диодной логики
Цель работы: ознакомление с логикой работы; изучение принципа действия; переходных процессов; исследование влияния величин компонентов; освоение методики определения основных характеристик; статических и динамических параметров дизъюнктора.
Краткие сведения из теории Логика работы
Днзъюнктор
(элемент ИЛИ) реализует операцию
«логическое сложение», т. е. дизъюнкцию;
представляет собой двоичный логический
элемент, единица на выходе которого
имеет место в том случае, если имеется
единица хотя бы на одном входе. На рис.
2.1, а
показано условное обозначение дизъюнктора
на функциональных схемах, где
– входы; у –
выход.
Минимальное число входов равно двум.
Логика работы дизъюнктора на три входа
представлена табл.
2.1, называемой
таблицей
состояний
или истинности.
Логическое уравнение работы дизъюнктора, составленное по табл. 2.1, записывается в виде
(2.1)
У
Таблица 2.1
y
0
0
0
0
1
0
0
1
0
1
0
1
0
0
1
1
1
1
0
1
1
0
1
1
0
1
1
1
1
1
1
1
На
рис.
2.1, б
приведена временная диаграмма работы
дизъюнктора на три входа, где
и
– нижний
и верхний уровни напряжений, соответствующие
состояниям входов «0» и
«1». Из
диаграммы следует, что если
на вход дизъюнктора поступают сигналы
в разные моменты времени, разной
длительности и с различными верхними
и нижними уровнями, то сигнал на
выходе дизъюнктора определяется как
результат объединения входных сигналов,
т. е.
, где
.
Определение применимо для общего случая,
т. е. когда на вход дизъюнктора поступает
п сигналов.
По виду сигналов дизъюнкторы бывают импульсные, потенциальные и импульсно-потенциальные.
По полярности логики различают дизъюнкторы положительной и отрицательной логики.
По физической реализации дизъюнкторы бывают диодные, транзисторные, магнитные и др.

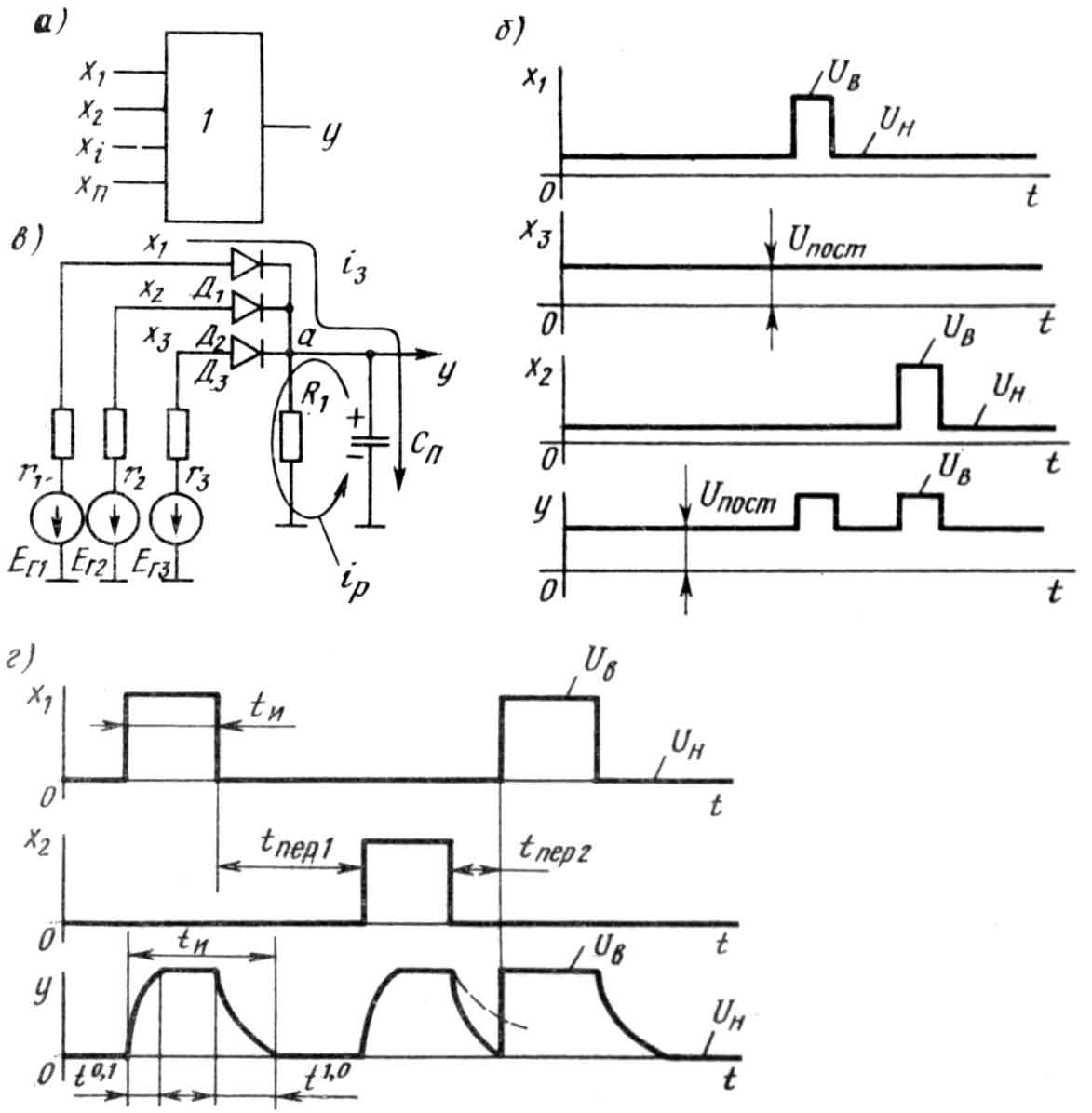

Рис. 2.1.
На
рис.
2.1, в
приведена эквивалентная схема дизъюнктора
диодной логики, положительной логики,
где
– генераторы и соответствующие им
внутренние сопротивления;
– паразитная емкость;
,
,
– соответственно
емкости монтажная, нагрузки, диодов;
– токи заряда и разряда емкости
Для обеспечения нормальной работы дизъюнктора необходимо выполнение неравенства
(2.2)
(2.3)
где – внутреннее сопротивление генератора; , – сопротивление диодов в открытом и закрытом состояниях; п – количество рабочих диодов (диодов, подключенных к генераторам).
