7. Содержание отчета.
Принципиальная схема силовых цепей электровоза ЧС2Т в режиме торможения.
Таблица расчетных и опытных данных. Величина СvФ определяется графическим способом по рис.7. Величина Вт рассчитывается по формуле (3) методических указаний.
Зависимости Iя = (V).
Зависимости Iв = (V).
Зависимости Вт = (V).
К отчету должен быть приложен черновик, подписанный преподавателем.

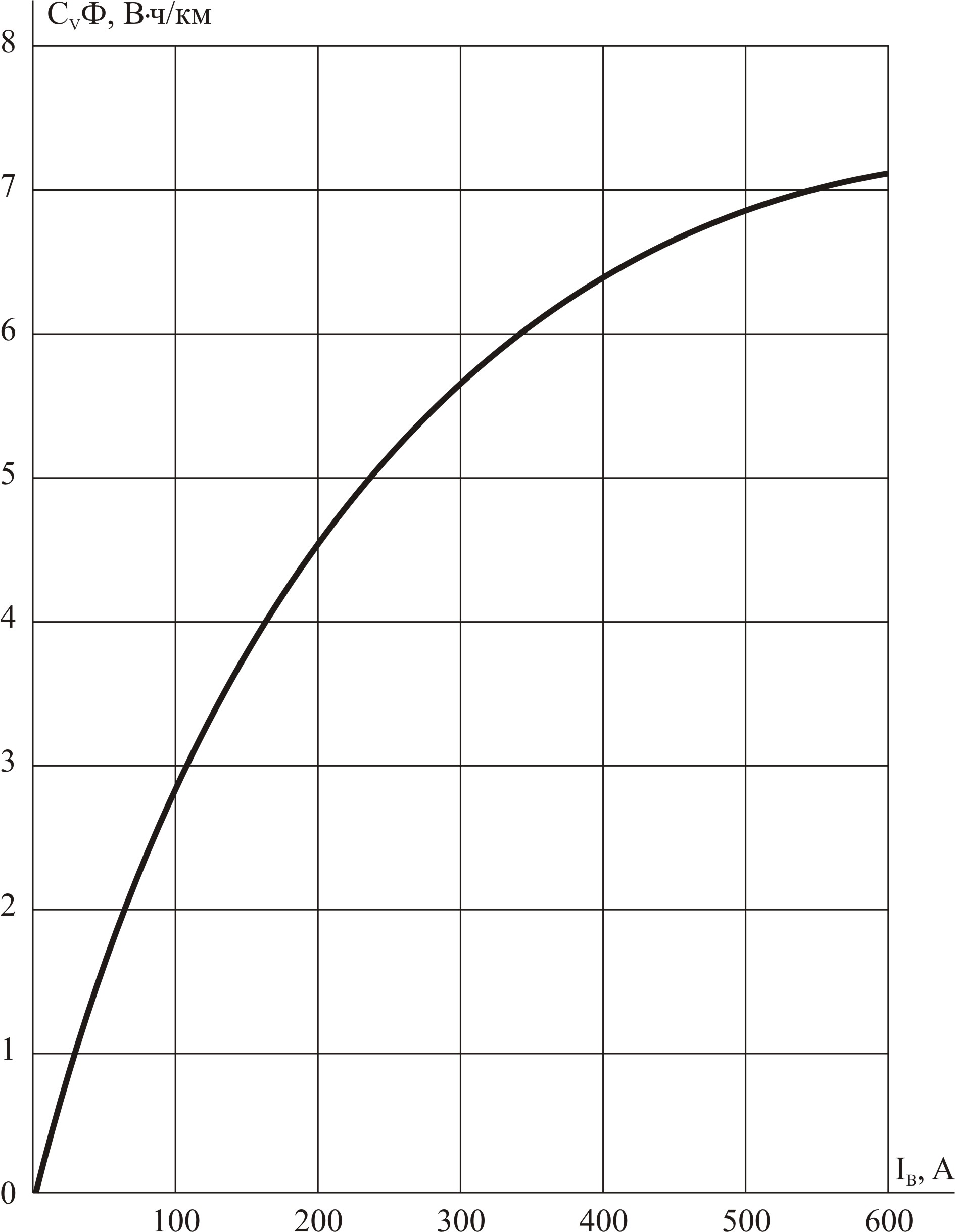

Рис.7
8. Вопросы для самоконтроля.
8.1. Напишите формулы для тормозной силы, мощности торможения, ЭДС вращения.
8.2. Укажите на тормозной характеристике ограничения по тормозной силе.
8.3. Покажите, какой вид при торможении от максимальной до минимальной скорости имеют характеристики Iя = (V), Iв = (V), Вт = (V) при автоматическом регулировании тормозной силы.
8.4. Как увеличить тормозную силу в зоне больших, средних и малых скоростей?
8.5. Откуда получает питание ТИП при включении тормоза после возбуждения тяговых двигателей?
8.6. Укажите на принципиальной схеме ТИПа следующие элементы: главный тиристор, коммутирующий тиристор, коммутирующий конденсатор.
8.7. Какую величину поддерживает на заданном уровне САРТС в зоне больших, средних, малых скоростей?
Список литературы.
1. Раба Ф., Кир Л., Гончарук И. Электродинамический тормоз электровозов ЧС2Т, ЧС200. – М.: Транспорт, 1978.
2. Тихменев Б.Н., Трахтман Л.М. Подвижной состав электрифицированных железных дорог. – М.: Транспорт, 1960.
3. Пассажирский электровоз ЧС2Т. Под ред. А.Л. Лисицына. – М.: Транспорт, 1979.
