Лабораторная работа №14 Логический код hdb3
Цель работы: Изучение методов логического кодирования сигналов на примере HDB3. Исследование процесса передачи кодовых последовательностей в цифровом канале. Оценка корректирующей способности кода.
Подготовка к лабораторной работе:
Повторить программирование в системе Mathcad.
Изучить лекционный материал дисциплины "Основы построения телекоммуникационных систем и сетей" по теме "Методы логического кодирования".
Изучить соответствующие разделы в литературе [1-3].
Краткая теория:
В локальных сетях Японии и Европы широко используется биполярный код с большой плотностью с тремя нулями (HDB3 – High Density Bipolar 3 zeros).
Код HDB3 исправляет четыре любых смежных нуля в исходной последовательности. Правила формирования кода HDB3 более сложные, чем кода B8ZS. Каждые четыре нуля заменяются четырьмя сигналами, в которых имеется один сигнал V (запрещенной полярности). Для подавления постоянной составляющей полярность сигнала V чередуется при последовательных заменах (если предыдущее нарушение было положительным, то данное будет отрицательным и наоборот). Кроме того, для замены используются два образца четырёхтактных кодов. Если перед заменой исходных код содержал нечётное число единиц, задействуется последовательность 000V, а если число единиц было чётным – последовательность 1*00V (рисунок 14.1):
Рисунок 14.1 – Сравнение методов кодирования AMI и HDB3
Таким образом, достигается узкий спектр сигнала при использовании методов B8ZS и HDB3. Большая часть энергии сосредоточена в диапазоне спектра вокруг частоты, равной половине скорости передачи данных (рисунок 14.2).

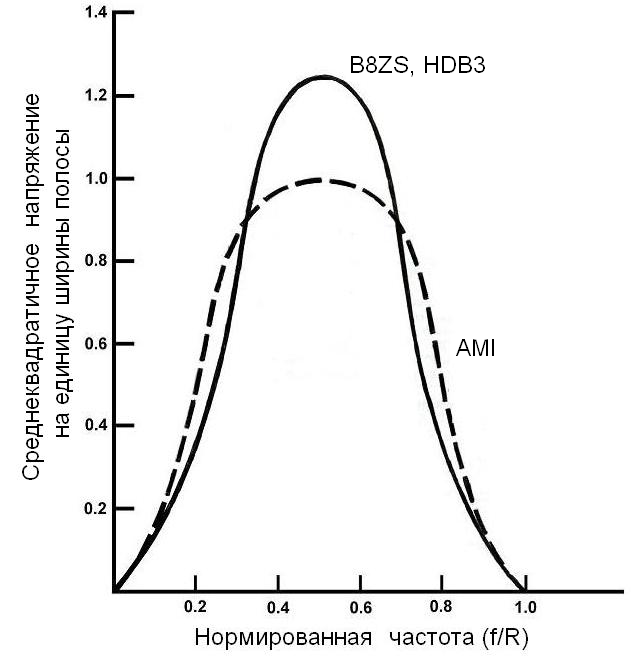

Рисунок 14.2 – Спектральные характеристики кодов AMI, B8ZS и HDB3
Следовательно, данные методы хорошо подходят для передачи данных на высоких скоростях.
Порядок выполнения:
Открыть рабочий лист Mathcad, содержащий результаты выполнения лабораторных работ №№ 1, 2.
Разработать Mathcad-функцию HDB3 кодер на основе приведенного в методических указаниях примера.
Разработать Mathcad-функцию HDB3 декодер.
Закодировать поочередно заданные в лабораторной работе №1 последовательности бит, используя HDB3 кодер из п.2.
Передать поочередно полученные в п.4 кодовые последовательности по каналу, используя модель из лабораторной работы №2.
Декодировать кодовую последовательность на приёмной стороне, применяя декодер из п.3.
Вычислить BER для каждой последовательности (функция berCalc() из лабораторной работы №1).
Вычислить SER для текстовой строки (функция serCalc() из лабораторной работы №1).
Занести результаты в таблицу приложения 1.
Сдать и защитить работу.
Содержание отчёта по лабораторной работе:
Номер название и цель лабораторной работы.
Задание к лабораторной работе.
Разработанные в лабораторной работе функции.
Результаты выполнения с пояснениями.
Выводы по лабораторной работе.
Контрольные вопросы:
Сравните характеристики кодов AMI и HDB3.
Сравните HDB3 и B8ZS.
Закодируйте предложенную преподавателем информационную последовательность.
Что можно сказать о спектральных характеристиках данного вида кодирования?
Что такое сигнал запрещенной полярности?
В каком случае и для чего в кодовую последовательность помещается 1*?
