3. Токовая отсечка. Схема, принцип действия.

Токовая отсечка - мгновенно действующая токовая защита, селективность действия которой по отношении к защитам смежных участков достигается выбором тока срабатывания Iсз большим максимального тока внешнего короткого замыкания Iкз.вн.мах.

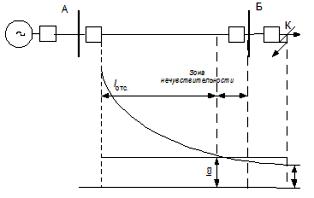

Работа защиты на защищаемом участке обеспечивается тем, что ток в линии увеличивается по мере приближения места повреждения к источнику питания. Время срабатывании ятоковой отсечки складывается из времени действия токового и промежуточного реле и составляет tотс = 0,04 - 0,06 с. Рассмотрение принципа действия токовой отсечки проведем для радиальной линии с односторонним питанием. Максимальный ток внешнего короткого замыкания в защищаемой линии АБ длиной l имеет место при металлическом коротком замыкании в начале следующей линии, у шин подстанции Б (точка К).

Для селективной работы токовой отсечки линии АБ ток срабатывания выбирается для трехфазного короткого замыкания следующим образом:

Iсз = kотс х Iкз.вн.мах.

Особенность работы токовой отсечки: защищаемая зона, характеризующая чувствительность защиты, составляет только часть линии (Iсз кз). Согласно правил устройства электроустановок токовая отсечка считается эффективной, если зона действия в минимальном режиме не меньше 20 % длины линии. Обычно токовая защита устанавливается вместе с максимальной токовой защитой (МТЗ) с выдержкой времени на первых участках защищаемой линии.

Область применения токовых отсечек: применяются как вспомогательные защиты для сокращения времен отключения повреждения. В некоторых случаях мгновенная токовая отсечка может служить основной защитой, например на радиальных линиях, питающих понижающие трансформаторы.

Преимущества токовой отсечки: 1. Селективность работы в сетях любой конфигурации с любым числом источников питания. 2. Быстрое отключение наиболее тяжелых для системы коротких замыканий, расположенных вблизи шин станций и подстанций.

Недостатки: Защищают только часть длины линии при металлических коротких замыканиях. При повреждении через переходное сопротивление зона действия токовой отсечки может снизиться до нуля.

4. Схемы соединения тт и обмоток реле. Полная звезда

Схемы соединения трансформаторов тока и реле

В схемах с включением реле на полные токи фаз токи в реле Iр в общем случае отличаются от вторичных фазных токов I2ф измерительных преобразователей. Это отличие характеризуется коэффициентом схемы kcx =Iр/I2ф, который может зависеть от режима работы защищаемого элемента. Если ток I2ф выразить через первичный ток I1ф и коэффициент трансформации KI измерительного преобразователя, то

kcx = Iр *KI / I1ф.

Это соотношение справедливо также для тока срабатывания реле Iс.р и тока срабатывания защиты Iс.з, т. е.

kcx =Iс.р*KI/Iс.з.

При определении токов срабатывания обычно рассматривается симметричный режим. В этом случае коэффициент схемы обозначают как.

Применяются следующие схемы:

1. Трехфазная схема соединения в полную звезду.

Имеется три трансформатора в каждой фазе.

Достоинства.

1. Реагирует на все виды однофазных и многофазных КЗ.

2. Равная чувствительность схемы при всех видах КЗ.

3. Коэффициент схемы равен 1.

Недостатки

1. Большое количество оборудования.

2. Возможность неселективного действия при КЗ на землю разных фаз в двух точках сети с изолированной нейтралью.

2. Двухфазная двухрелейная схема соединения в неполную звезду.

Достоинства.

1. Схема реагирует на все виды КЗ за исключением КЗ на землю фазы в который TA не установлен, поэтому данная схема применяется для междуфазных защит.

2. Коэффициент схемы равен 1.

Недостатки.

1. Коэффициент чувствительности в некоторых случаях может быть в два раза меньше чем у схемы полной звезды. Например, при КЗ за трансформатором, с соединением обмоток Y-D или D- Y.

3. Схема на разность токов двух фаз.

Ток реле равен геометрической разности токов двух фаз

Достоинство.

1. Экономичность. Используется только одно реле.

Недостатки.

1. Различная чувствительность при различных видах КЗ.

2. Данная схема отказывает в действии при некоторых вида двухфазных КЗ.

4. Трехфазная схема соединения ТА в полный треугольник, а реле — в полную звезду.

Схема используется в дифференциальных защитах.

Токи в обмотках реле равны геометрической разности фазных токов.

Коэффициент схемы равен 1.

Недостатки.

Схема имеет неодинаковую чувствительность к различным видам КЗ. Чувствительность минимальна при однофазных и двойных КЗ.

Во всех этих схемах измерительные органы включают на полные токи фаз.

Применяются также схемы включения на составляющие токов нулевой и обратной последовательности. В этих схемах реле подключается к фильтрам тока нулевой и обратной последовательностей.
