Установка выключателей, розеток и осветительных приборов.
Места для электроустановочных изделий и осветительных приборов выбираются на этапе проектирования системы электропитания. При этом учитываются не только электромонтажные и строительные стандарты, но также соображения удобства и требования дизайн-проекта помещения (особенно в случае освещения). Как правило, розетки устанавливаются в непосредственной близости к местам расположения электроприборов, а выключатели – рядом с входом на высоте около 1 м. Часто бывает целесообразно использовать проходную схему расположения выключателей. Для управления освещением наряду с силовой линией прокладывается слаботочный кабель.
Монтаж электрощитового оборудования.
Сборка электрических щитов (ВРУ, этажных и квартирных щитов, автоматов ввода резерва) осуществляется специалистами согласно проекту системы электроснабжения дома или офиса, в соответствии с расчетом электрической нагрузки.
Электрощиты могут выполнять следующие функции:
Распределение электроэнергии по потребителям,
Защита потребителей при перегрузках и коротких замыканиях,
Защита при прямых пусках активной нагрузки (асинхронных двигателей, например) и оперативных коммутациях электроцепей (как правило, до 3 включений в час).
После сборки производится установка щита на объекте. К помещению, где будет установлен электрощит, предъявляются повышенные требования по пожаро- и взрывобезопасности и по влажности воздуха. Элекрощитовое оборудование может быть размещено в специальных ящиках и шкафах настенного или напольного монтажа, в обычном или антивандальном исполнении.
Безопасность системы электроснабжения.
Защита элементов системы электроснабжения от токов короткого замыкания и других аварийных ситуаций обеспечивается правильным выбором электрокоммутационного оборудования и подбором кабелей для различных участков электроцепей. Все оборудование должно иметь сертификаты соответствия, а проект системы электроснабжения должен быть согласован в Ростехнадзоре и Энергосбыте. Необходимо предусмотреть:
Заземление системы электроснабжения для защиты от поражения током при соприкосновении с частями приборов с поврежденной изоляцией.
Молниезащиту (для загородного дома) для защиты потребителей от скачков напряжения в сети в случае удара молн.
2.Внутренние электропроводки (требования пуэ).
Условия окружающей среды |
Вид электропроводки и способ прокладки |
Провода и кабели |
Открытые электропроводки |
||
Сухие и влажные помещения |
На роликах и клицах |
Незащищенные одножильные провода |
Сухие помещения |
То же |
Скрученные двухжильные провода |
Помещения всех видов и наружные установки |
На изоляторах, а также на роликах, предназначенных для применения в сырых местах. В наружных установках ролики для сырых мест (больших размеров) допускается применять только в местах, где исключена возможность непосредственного попадания на электропроводку дождя или снега (под навесами) |
Незащищенные одножильные провода |
Наружные установки |
Непосредственно по поверхности стен, потолков и на струнах, полосах и других несущих конструкциях |
Кабель в неметаллической и металлической оболочках |
Помещения всех видов |
То же |
Незащищенные и защищенные одно- и многожильные провода. Кабели в неметаллической и металлической оболочках |
Помещения всех видов и наружные установки |
На лотках и в коробах с открываемыми крышками |
То же |
Помещения всех видов и наружные установки (только специальные провода с несущим тросом для наружных установок или кабели) |
На тросах |
Специальные провода с несущим тросом. Незащищенные и защищенные одно- и многожильные провода. Кабели в неметаллической и металлической оболочках |
Скрытые электропроводки |
||
Помещения всех видов и наружные установки |
В неметаллических трубах из сгораемых материалов (несамозатухающий полиэтилен и т. п.). В замкнутых каналах строительных конструкций. Под штукатуркой |
Незащищенные и защищенные, одно- и многожильные провода. Кабели в неметаллической оболочке |
|
Исключения: |
|
|
1. Запрещается применение изоляционных труб с металлической оболочкой в сырых, особо сырых помещениях и наружных установках |
|
|
2. Запрещается применение стальных труб и стальных глухих коробов с толщиной стенок 2 мм и менее в сырых, особо сырых помещениях и наружных установках |
|
Сухие, влажные и сырые помещения |
Замоноличенно в строительных конструкциях при их изготовлении |
Незащищенные провода |
Открытые и скрытые электропроводки |
||
Помещения всех видов и наружные установки |
В металлических гибких рукавах. В стальных трубах (обыкновенных и тонкостенных) и глухих стальных коробах. В неметаллических трубах и неметаллических глухих коробах из трудносгораемых материалов. В изоляционных трубах с металлической оболочкой |
Незащищенные и защищенные одно- и многожильные провода. Кабели в неметаллической оболочке |
|
Исключения: |
|
|
1. Запрещается применение изоляционных труб с металлической оболочкой в сырых, особо сырых помещениях и наружных установках |
|
|
2. Запрещается применение стальных труб и стальных глухих коробов с толщиной стенок 2 мм и менее в сырых, особо сырых помещениях и наружных установках |
|
3.Ввод в здание от воздушной ЛЭП. |
Вводы воздушных линий электропередачи в здания делят на два участка: ответвление от воздушной линии до ввода — участок проводов от опоры воздушной ЛЭП (ВЛ) до ввода в здание;
Ответвление от воздушной линии до ввода в строения длиной до 25 м, а также внутридворовые сети следует выполнять изолированными проводами или кабелем, проложенным на тросу или в земле. Сечение проводов в ответвлении должно быть не менее 6 мм2 (при длине до 10 м не менее 4 мм2) для меди и не менее 16 мм2 для алюминия. Сечение жил кабеля — не менее 4 мм2 для алюминия и 2,5 мм2для меди. Расстояние от проводов ответвления до земли должно быть не менее 6 м в проезжей части и внутри дворов не менее 3,5 м, а расстояние от земли до изолятора ввода в здание — не менее 2,75 м. Ответвления от ВЛ выполняют также кабельными линиями. В этом случае кабель прокладывают по опоре до перехода его в траншею. От случайных механических повреждений кабель защищают трубой или другой конструкцией на высоту до 2 м. Провода наружной электропроводки располагаются или ограждаются таким образом, чтобы они были недоступны для прикосновения. Провода, проложенные открыто горизонтально по стенам, должны находиться на расстоянии не менее:

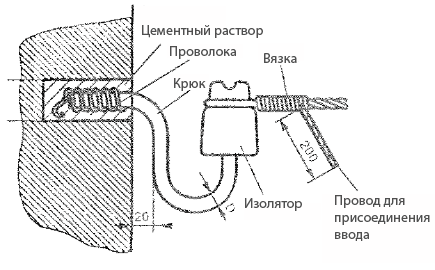

При подвеске проводов на опорах около зданий расстояние от проводов до балконов и окон должно быть не менее 1,5 м. Вводы через стены зданий получили широкое применение, они просты в исполнении, всегда находятся в поле видимости, удобны при обслуживании. При вводе в здание изоляторы устанавливают на крюках:

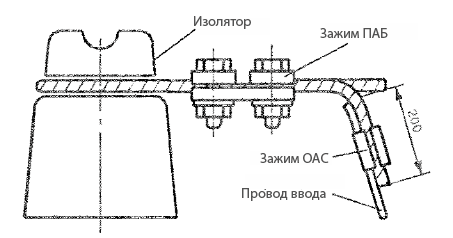

Расстояние между проводами у вводов, а также расстояние от проводов до выступающих частей зданий должно быть не меньше 200 мм. Концевые крепления алюминиевых многопроволочных проводов марок А-25...А-50 выполняют шашечными зажимами типа ПАБ с оставлением конца провода длиной не менее 200 мм для подключения ввода:

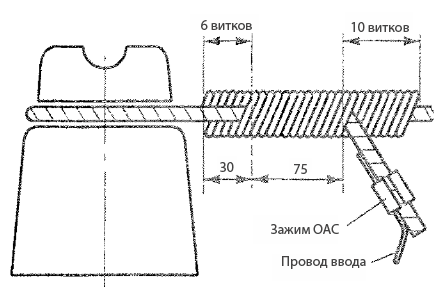

Допускается концевое крепление проводов выполнять бандажной вязкой с соблюдением размеров и числа витков, указанных на следующем рисунке:

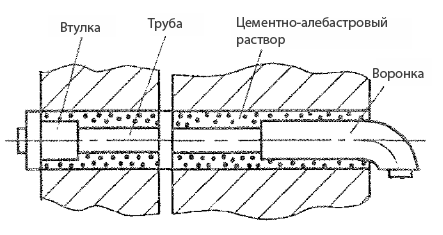

Внимание! Недопустимо присоединение провода ввода непосредственно к натянутому проводу ответвления, так как это способствует обрыву проводов ответвления. Вводы в здания выполняют только изолированными проводами. Каждый провод заключают в отдельную резиновую изоляционную трубку, как показано на рисунке:

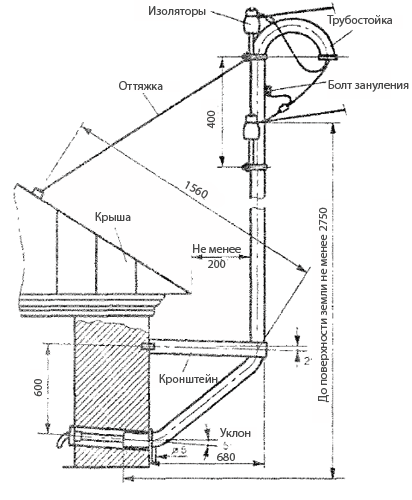

На концы трубок с наружной стороны здания устанавливают фарфоровые воронки таким образом, чтобы они находились на одной оси и были разнесены одна от другой в кирпичных стенах на 50 мм, в деревянных стенах на 100 мм. Внутри здания на трубки надевают втулки. Отверстия в стене заделывают алебастровым или цементным раствором. Проходы через стены в трубках должны выполняться с уклоном наружу, таким образом, чтобы вода не могла скапливаться в проходе или попадать внутрь здания. После прокладки проводов входные отверстия воронок и втулок заливают изоляционной массой, битумом. Ввод в строение следует выполнять кабелем в негорючей оболочке сечением не менее 4 мм2 для алюминия и 2,5 мм2 для меди или изолированными проводами тех же сечений. Вводы через трубостойкивыполняют в тех случаях, когда высота здания не позволяет обеспечить установленные ПУЭ вертикальные габаритные размеры. Ввод трубостойкой через стену более удобен:
При монтаже трубостоек следят за тем, чтобы нижний горизонтальный конец трубы был установлен с уклоном 5° наружу, в нижней точке изгиба просверливают отверстие диаметром 5 мм для выхода влаги. Ввод трубостойкой через крышу применяют в том случае, если расстояние от поверхности земли до низа трубостойки, устанавливаемой на стене, оказывается меньше 2 м. Особое внимание уделяют качеству монтажа прохода через кровлю и его гидроизоляции. Перед установкой в трубостойку затягивают стальную проволоку для последующего протягивания проводов. Верхний конец трубостойки двумя оттяжками из круглой стати диаметром 5 мм крепят к стене или к стропилам крыши. Все болтовые крепления вводов должны выполняться с применением пружинящих шайб, предохраняющих гайки от самооткручивания при раскачивании трубостоек и проводов ветром. Болтовые соединения смазывают защитной смазкой или техническим вазелином. Внимание! Расстояние от самого нижнего проводника ввода через трубостойку до крыши должно быть не меньше 2,5 м. Запрещается прокладывать "голые" или изолированные провода по крышам жилых домов. |
Установка
крюков
и
изоляторов
Крепление
провода
к
изолятору
Крепление
провода
к
изолятору
вязкой
Конструкция
для
прохода
стены
при
вводе
в
дом
Ввод
в
дом
с
использованием
трубостойки
|
|
|
