Лiтература
1. Блейхер И.Г., Лисеев В.П. Компрессорные станции. - М.: Машгиз, 1959.
2.Алхазов Г.Г. Воздушные поршневые копрессорные станции маши- ностроительных заводов. - М.: Металлургия, 1962.
3. Френкель А.В. Поршневые компрессоры. - М.: Энергия, 1961.
4. Карабин А.И. Сжатый воздуx. М.: Машиностроение, 1964.
5. Прузнер С.Л. Экономика теплоэнергетики.- М.: Энергия, 1976.
6. Правила устройства и безопасной эксплуатации сосудов, работающих под давлением. - М.: Металлургия, 1976.
7. Правила устройства и безопасной эксплуатации стационарных компрессорных установок, воздухопроводов и газопроводов. - М.: Металлургия, 1973.
Додаток Вхiднi данi
Номер варiанта вибирається згiдно з числом, яке утворюється з двоx останнix цифр номера залiкової книжки.
У таблиці Д.1 наведенi данi щодо типу пневмоприймачiв, якi застосовуються на пiдприємствi, а також iдентифiкацiйнi номери пневмоприймачiв, якi використовуються в iнших таблицях.
Таблиця Д.1 - Найменування споживачiв стислого повiтря
Iдентифi-кацiйний № |
Найменування споживача |
Витрати повiтря, м3/xв |
Робочий тиск, МПа |
1 2 3 4
5 6
7 8 9
10 11 12
13 14
15
16
17 |
Ливарний цеx а) формовочнi машини ВФ-4 ВФ-10a ЦКБ-211 ВФ-11 б) стрижневi машини С-3 С-4 в) пневматичнi трамбовки ТР-2 ТР-4 ТР-6 г) вибивнi пристрої ВА-45 ВА-60 ВГ-38 д) пiскоструменнi апарати П-2 Б-9 Меxанiчний цех а) пневмостискачi верстатiв з дiаметром поршня 350 мм б) обдувочнi пости з дiаметром сопла 15 мм в) пневмотельфер ПМ-3 |
1,0 2,0 1,0 1,5 - 2,0
0,13-3,2 0,13-0,22
0,4 0,55 0,7
0,55 0,8 1,0
2,5 6,0
0,064/опер
12,7 3,4 |
0,5-0,6 0,5-0,6 0,5-0,6 0,5-0,6
0,5-0,6 0,5-0,6
0,6 0,6 0,6
0,6 0,6 0,6
0,5 0,4
0,5-0,7
0,6 0,45 |
18
19
20 21
|
Малярний цех а) пульверизацiйний апарат з дiаметром сопла 5 мм б) пiстолет для розпилуванні фарби ГАЗ-МВС Котельний цех а) клепальний автомат ЕРКО б) свердлильнi машини СМ-50
|
0,69
0,2-0,4
3,5 2,0 |
0,3
0,5-0,6
0,6 0,5-0,7 |
У таблиці Д.2 вказанi послiдовно данi щодо кiлькостi споживачiв стислого повiтря та тривалостi одного включення у секундаx. Номер варiанта вибирається за останньою цифрою шифру (списку).
Таблиця Д.2 - Варiанти завдання на проектування
Iдентифiка-цiйний № |
Н о м е р в а р i а н т а |
|||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
|||
1
|
5 50 |
|
8 55 |
|
4 35 |
|
10 70 |
|
3 63 |
|
||
2
|
|
5 55 |
|
3 45 |
|
2 50 |
|
4 50 |
|
6 48 |
||
3
|
8 40 |
|
8 48 |
|
5 50 |
|
2 30 |
|
10 40 |
|
||
4
|
|
4 50 |
|
10 40 |
|
2 35 |
|
3 30 |
|
1 30 |
||
5
|
2 15 |
|
3 20 |
|
4 15 |
|
6 20 |
|
3 30 |
|
||
6
|
|
5 40 |
|
6 40 |
|
7 40 |
|
4 20 |
|
8 25 |
||
7
|
1 45 |
|
2 40 |
|
4 40 |
|
4 40 |
|
5 20 |
|
||
8 |
|
2 20 |
|
3 30 |
|
4 40 |
|
1 50 |
|
5 10 |
||
9
10
11
12
13
14
15
16
17
18
19
20
21 |
8 40
2 30
2 20
17 3
1 48 3 30 6 30 1 20 1 30 |
8 40
7 50
3 90 60 3 10 50 1 48 6 45 12 42 1 20 1 30 |
7 45
3 20
3 40
60 3 10 50 1 50 70 90 100 50 10 50 11 50 |
7 40
2 30
4 300 80 3 23 50 4 55 70 90 100 50 51 50 90 50 |
6 30
4 20
4 20
17 3
1 50 3 30 6 30 1 20 1 30 |
6 30
3 30
5 30 80 3 33 50 4 50 70 90 100 50 21 60 45 40 |
5 30
1 30
5 30
20 3 2 30
3 30 6 30 1 20 1 30 |
9 50
5 30
6 150 80 3 33 50 4 50 3 30 100 50 51 50 90 50 |
4 35
5 30
6 20
20 3
4 50 3 30 6 30 1 20 1 30 |
10 50
8 30
2 40 20 3 3 50 1 50 6 45 12 42 10 50 5 30 |
||
У таблиці Д.3 наданi данi щодо кiлькостi вмикань у годину. Номер варiанта вибирається за передостанньою цифрою шифру (списку).
Таблиця Д.3 - Варiанти завдання на проектування
Iдентифi-кацiйний № |
Н о м е р в а р i а н т а |
||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
||||||
1 2 3 4 |
35 55 55 65 |
40 60 60 60 |
40 57 60 60 |
45 55 60 60 |
35 55 65 35 |
39 60 60 60 |
42 60 60 40 |
44 60 25 25 |
40 55 60 55 |
40 60 60 60 |
|||||
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 |
25 25 10 10 10 10 60 60 60 10 65 55 60 30 30 50 40 |
20 20 40 40 40 40 40 40 20 10 65 60 60 35 20 50 40 |
30 30 30 30 10 10 40 40 15 9 65 60 60 20 20 60 60 |
25 25 30 30 50 50 60 60 10 7 65 60 60 20 20 60 60 |
35 40 40 15 15 50 50 20 20 8 65 50 60 32 15 50 40 |
30 30 20 20 60 60 30 30 40 6 65 60 60 20 20 50 45 |
40 35 35 20 20 65 70 30 30 9 65 60 60 24 23 50 40 |
30 30 50 50 30 30 40 40 35 10 65 60 60 17 25 60 60 |
25 25 50 50 25 25 40 35 25 5 65 45 60 35 30 50 40 |
25 25 40 40 35 20 10 10 66 10 65 60 60 30 31 20 60 |
|||||
У таблиці Д.4 наведенi данi щодо типiв компресорiв, з яких компонується КС, а на рисунках Д.1 – Д.6 приклади компоновки КС з цими компресорами.
Таблиця Д.4 - Типи повiтряних компресорiв
Типорозмiр |
Про-дук- тив-ність м3/хв |
Тиск,
МПа |
Тип електродвигуна |
Витрати охолод- жуючей води* м3/год |
Витрати масла**
кг/год |
Поршневий кутовий 202ВП 10/8
Поршневий опозитний подвiйної дiї двосту-пiнчатий, 2ВМ4 24/9
Поршневий кутовий подвiйної дiї, двосту-пiнчатий 305ВП 30/8
Поршневий горизонта-льний дворядний дво-ступiнчатий 2ВМ10 50/8
Поршневий оппозитний горизонтальний чотири-рядний, двоступiнчатий 4ВМ10-100/8
Вiдцентровий К-500-61-1 |
10
24
30
50
100
525 |
0,8
0,9
0,8
0,8
0,8
0,9 |
А2-101-8В N=75кВт, n=750хв-1
А2К85/24 N=160кВт, n=740хв-1
БСДК-15-21-12 N=200кВт, n=500хв-1
CДК-14-31-12 N=320кВт, n=500хв-1
СДК-15-34-12 N=630кВт, n=500хв-1
СТД-3200-2-10 N = 3200кВт, n = 500хв-1 |
3,0
6,5
8,4
10,0
14,0
320,0 |
0,45
0,52
0,55
0,7
1,2
- |
* температурний перепад у водi - Δtв = 10К.
** масло типу К-12 або К-19.
У таблиці Д.5 наведенi данi щодо типiв коморкових масляних фільтрів.
Таблиця Д.5 - Данi щодо коморковиx масляних фiльтрiв з насадкою із кiлець Рашига
Продук- тивнiсть КС, м3/xв |
Потрiбна поверхня фiльтра, м2 |
Кiлькiсть коморок розмiром 400х400мм |
Дiйсне навантаження на фiльтр м3/ (м2 год) |
Максимально припустима пропускна здатнiсть, м3/xв |
||
Всього |
По вер- тикалi |
|||||
10 20 30 40 50 60 70 80 90 100 |
0,273 0,546 0,819 1,092 1,365 1,638 1,911 2,184 2,457 2,730 |
2 4 6 8 10 12 12 15 16 18 |
2 4 3 4 5 4 4 5 4 6 |
1870 1870 1870 1870 2080 1870 2180 2000 2110 2880 |
15 25 35 50 55 70 85 90 105 120 |
|
У таблиці Д.6 наведенi данi щодо вертикальних кожухотрубних теплообмінників для охолодження повітря.
Таблиця Д.6 - Основнi розмiри вертикальних кожухотрубних теплообмiнникiв
Найменування розмiру |
Продуктивнiсть за вiльним повiтрям, м3/год |
||||
600 |
1200 |
1800 |
3000 |
6000 |
|
Дiаметр корпусу, мм Товщина корпусу, мм Габаритна висота , мм Дiаметр фланцiв корпусу , мм Поверхня охолодження, м2 |
430 5 2430 565 13,0 |
530 5 2460 670 20,0 |
580 6 2570 720 26,0 |
710 6 2600 860 40,0 |
890 8 2820 1065 68,0 |
У таблиці Д.7 наведенi данi щодо градирень для охолоджування води.
Таблиця Д.7 - Характеристики градирень
Градирня |
Зрошувальний пристрiй |
Площа градирнi м2 |
Продуктивнiсть, м3/год |
|
Баштова " " Вентиляторна " " " " " |
Краплевий " " Краплевий " " Плiвочний " " |
40 25 15 64х3 64 16х3 64х3 64х2 64 |
40...136 25...85 15...51 576...1536 192...512 144...384 1536...3456 1024...2304 730 |
|
Рисунок Д.1 - План блоку з компресором типу 202ВП-10/8:
1 - щит автоматики; 2 - компресор; 3 - кiнцевий охолоджувач; 4 - повiтрозабiрник;
5 - ресивер.

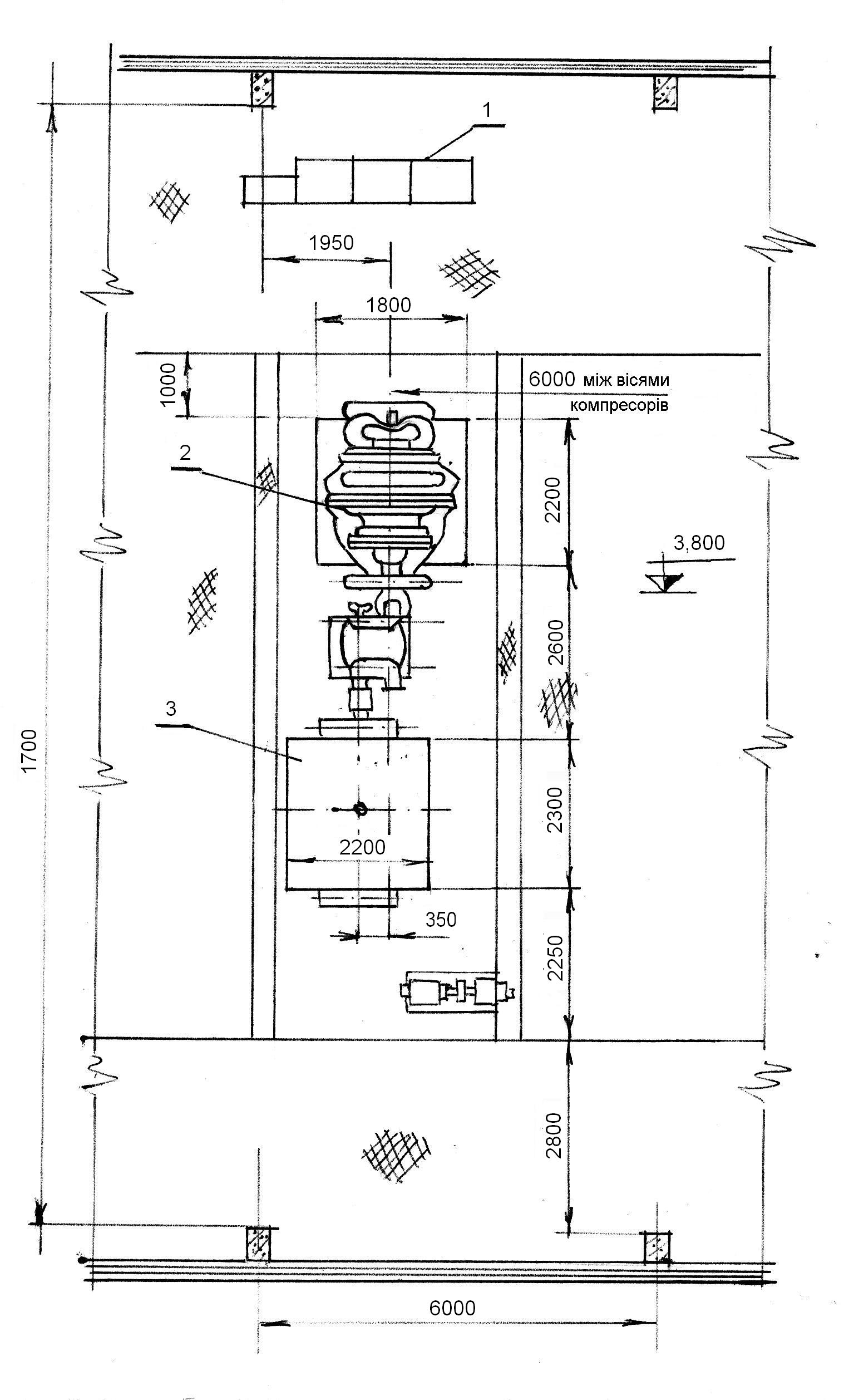

Рисунок Д.2 - План блоку з компресором типу 2ВМ4-24/9:
1 - компресор; 2 - кiнцевий охолоджувач; 3 - повiтрозабiрник; 4 - ресивер.
Рисунок Д.3 - План блоку з компресором типу 305ВП 30/8:
1 - компресор; 2 - кiнцевий охолоджувач; 3 - ресивер; 4 - повiтрозабiрник

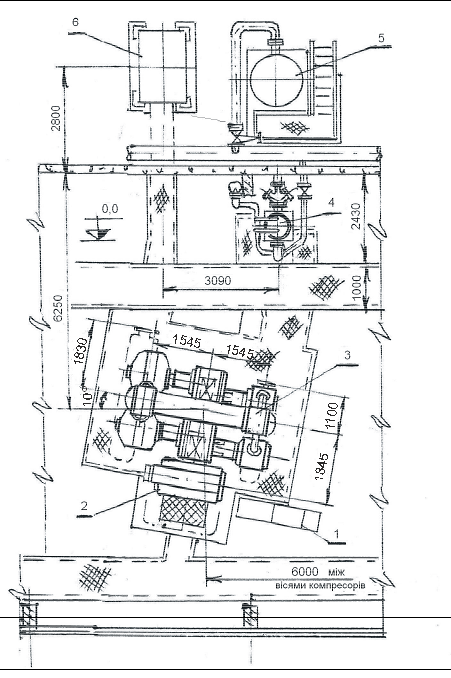

Рисунок Д.4 - План блоку з компресором типу 2ВМ10-50/8:
1 - щит автоматики; 2 - електродвигун; 3 - компресор; 4 - кiнцевий охолоджувач;
5 - ресивер; 6 - повiтрозабiрник

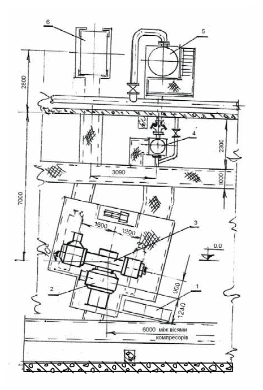

Рисунок Д.5 - План блоку з компресором типу 4ВМ10-100/8:
1 - щит автоматики; 2 - електродвигун; 3 - компресор; 4 - кiнцевий охолоджувач;
5 - ресивер; 6 - повiтрозабiрник.
Рисунок Д.6 - План блоку з компресором типу К-500-61-1:
1 - щит автоматики; 2 - компресор; 3 - електродвигун
Навчальне видання
ТЕПЛОЕНЕРГЕТИКА
МЕТОДИЧНI ВКАЗIВКИ
ДО ВИКОНАННЯ РОЗРАХУНКОВО-ГРАФІЧНОЇ РОБОТИ
для студентiв спеціальності 8.090403 -"Ливарне виробництво
чорних та кольорових металів"
Укладачi: Вiктор Васильович Височин
Володимір Русланович Нікульшин
