Форматы управляющих команд таймера.

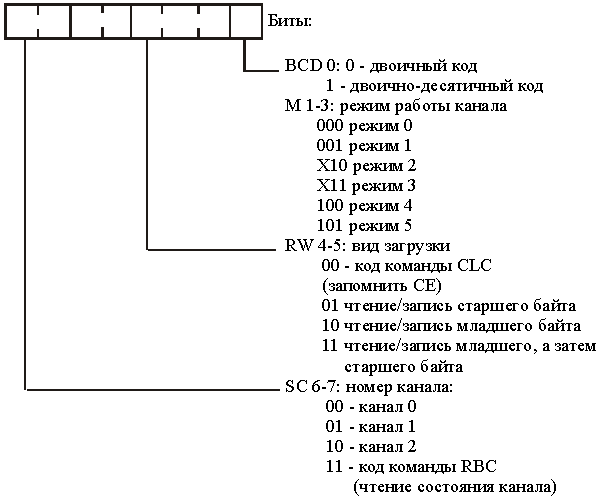

Управляющий регистр имеет следующий формат (см. рис.1).
Поле RW определяет способ загрузки 2-байтных констант через 1-байтный порт. Если в этом поле задано значение 00, то это определяет команду CLC. Команда CLC выполняет фиксацию текущего содержимого счетчика СЕ в буферном регистре OL. Это позволяет узнать состояние счетчика, не влияя на работу таймера. Код канала, для которого выполняется команда, должен быть указан в поле SC. Поля М и BCD при этом не используются.
Если в поле SC задано значение 11, то это определяет команду RBC. Формат команды RBC чтения слова состояния канала (см. рис.2). С помощью этой команды можно выполнять операции чтения состояния каналов либо запоминание регистров счетчиков каналов. Можно выполнять эти операции как для отдельного канала, так и для всех каналов одновременно.
После того, как в управляющий регистр отправлена команда RBC, можно прочитать состояние канала (или каналов) из соответствующего порта, интерпретировав его следующим образом (см. рис. 3).
Использование каналов в ibm pc.
Канал 0 микросхемы используется в качестве системного таймера, он работает в режиме 3. Выход OUT канала 0 подключен к линии запроса на прерывание IRQO и вырабатывает прерывание INT 8h 18.2 раза в секунду ( точное значение - 1193180/65536 раза в секунду, (CR)=0000).
Формат слова состояния канала (рис.3).
При инициализации BIOS устанавливает свой обработчик для прерывания таймера. Он каждый раз увеличивает на 1 текущее значение 4-байтовой переменной, располагающейся в области данных BIOS по адресу 0040:006Сh-счетчик тиков таймера. Если этот счетчик переполняется (прошло более 24 часов), в ячейку 0040:0070h заносится 1.
7 6 5 4 3 2 1 0
рис. 1
7 6 5 4 3 2 1 0
рис.2.
Стандартный обработчик прерывания осуществляет также контроль за работой двигателей НГМД. Если после последнего обращения к НГМД прошло более 2 секунд, обработчик прерывания выключает двигатель.
7 6 5 4 3 2 1 0
рис. 3
Еще одно действие, которое выполняет обработчик прерывания таймера, - вызов пользовательского прерывания 1Ch. После инициализации системы вектор 1Ch указывает на команду IRET.
Канал
1
работает в режиме
2,
(CR)
= 18
и используется для управления
регенерацией памяти. Сигнал на регенерацию
появляется каждые
15
мсек (Трег =1/ (1193800/18)=
15*10
).
Выход OUT
канала 1 подключен ко входу канала 0
ПДП, который по сигналу таймера производит
регенерацию памяти. Увеличение
значения счетчика позволяет увеличить
производительность процессора,
однако, это может привести к потере
данных в ОЗУ.
Канал 2 используется для генерации звука. Его выход OUT подключен к входу встроенного динамика. Для генерации сигналов применяется обычно режим 3. Для получения требуемой частоты звучания f, необходимо определить значение регистра (CR) = 1193180/f.
Микросхема таймера использует для обмена информацией следующие порты ввода/вывода:
Адрес |
Операция |
Назначение |
40h |
запись |
Загрузка счетчика канала 0 |
|
чтение |
Чтение счетчика канала 0 |
41h |
запись |
Загрузка счетчика канала 1 |
|
чтение |
Чтение счетчика канала 1 |
42h |
запись |
Загрузка счетчика канала 2 |
|
чтение |
Чтение счетчика канала 2 |
43h |
запись |
Запись управляющего слова в регистр режима канала |
Пример: прочитать слово состояния канала 0.
…
mov al,11100010b ;команда RBC: не запоминать СЕ, читать состояние,
канал 0
out 43h,al ;засылка в управляющий регистр
in ah,40h ;в АН - слово состояния ;канала 0
