Часть 2. Параметрический стабилизатор на основе стабилитрона
Рис. 2.3.2.

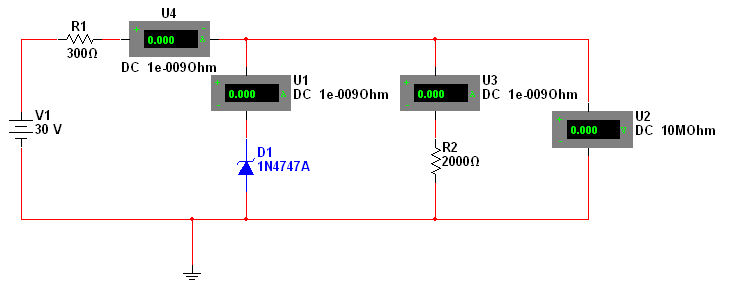

Собрать схему параметрического стабилизатора напряжения (рис. 2.3.2.). Параметры схемы и марку стабилитрона следует выбрать из таблицы 2.3 согласно своему варианту. Резисторы
и
– это, соответственно, R1
и R2
на рис. 2.3.2.
Таблица 2.3
Вариант |
Марка стабилитрона |
, В |
, мА |
, мА |
, Ом |
, Ом |
1 |
1N4747A |
20 |
12.5 |
22 |
400 |
3000 |
2 |
1N4465 |
10 |
7 |
25 |
250 |
400 |
3 |
MZPY30 |
30 |
10 |
25 |
300 |
1000 |
4 |
1N5069 |
13 |
4.5 |
58 |
500 |
2000 |
5 |
1N985B |
100 |
500 |
1300 |
100 |
200 |
6 |
SML4742 |
12 |
9 |
21 |
600 |
2000 |
Рассчитать минимальное и максимальное напряжения источника ЭДС используя данные из таблицы 2.3 и теоретические сведения, приведенные выше. Для чего преобразовать (4), выразив из него Е. Необходимо получить два значения и , соответствующие токам и , учитывая, что - это такое напряжение источника ЭДС, при котором ток через стабилитрон будет равен , а - это напряжение источника ЭДС, при котором ток стабилитрона примет значение , при неизменных остальных параметрах схемы.
Установить значение напряжения источника питания равным (полученным из расчетов). Запустить симуляцию схемы и убедиться в том, что все расчетные данные соответствуют значениям, снятым с приборов схемы. Аналогичные действия выполнить с .
Установить ЭДС источника
.
Изменить величину сопротивления резистора нагрузки в диапазоне +/- 30% от его значения, используемого в пункт 3. Проанализировать влияние изменения сопротивления резистора нагрузки на токи через элементы схемы и на напряжение на нагрузке.
Требования к содержанию и оформлению отчета
Отчет по лабораторной работе должен быть оформлен в соответствие с требованиями СТО 4.2-07-2010 в редакторе Word.
Отчет по лабораторной работе должен содержать:
Титульный лист
Название, цель и задачи работы;
Предварительные расчеты с комментариями;
Исследуемые электронные схемы и временные диаграммы напряжений (токов) на элементах схем;
Результаты измерений, сведенные в таблицы с комментариями;
Выводы по разделам и работе.
Отчет представляется на проверку не позднее даты, указанной в графике выполнения лабораторных работ.
Контрольные вопросы.
1. Что такое стабилитрон?
2. Каковы основные параметры стабилитрона? Дать пояснения.
3. Какие выходные характеристики стабилитрона вы знаете? Дать пояснения.
4.Для чего используется схема параметрического стабилизатора напряжения? Дать пояснения.
